модель 2002 года
- Модель CBR1100XX
- Код модели CBR1100XX AC

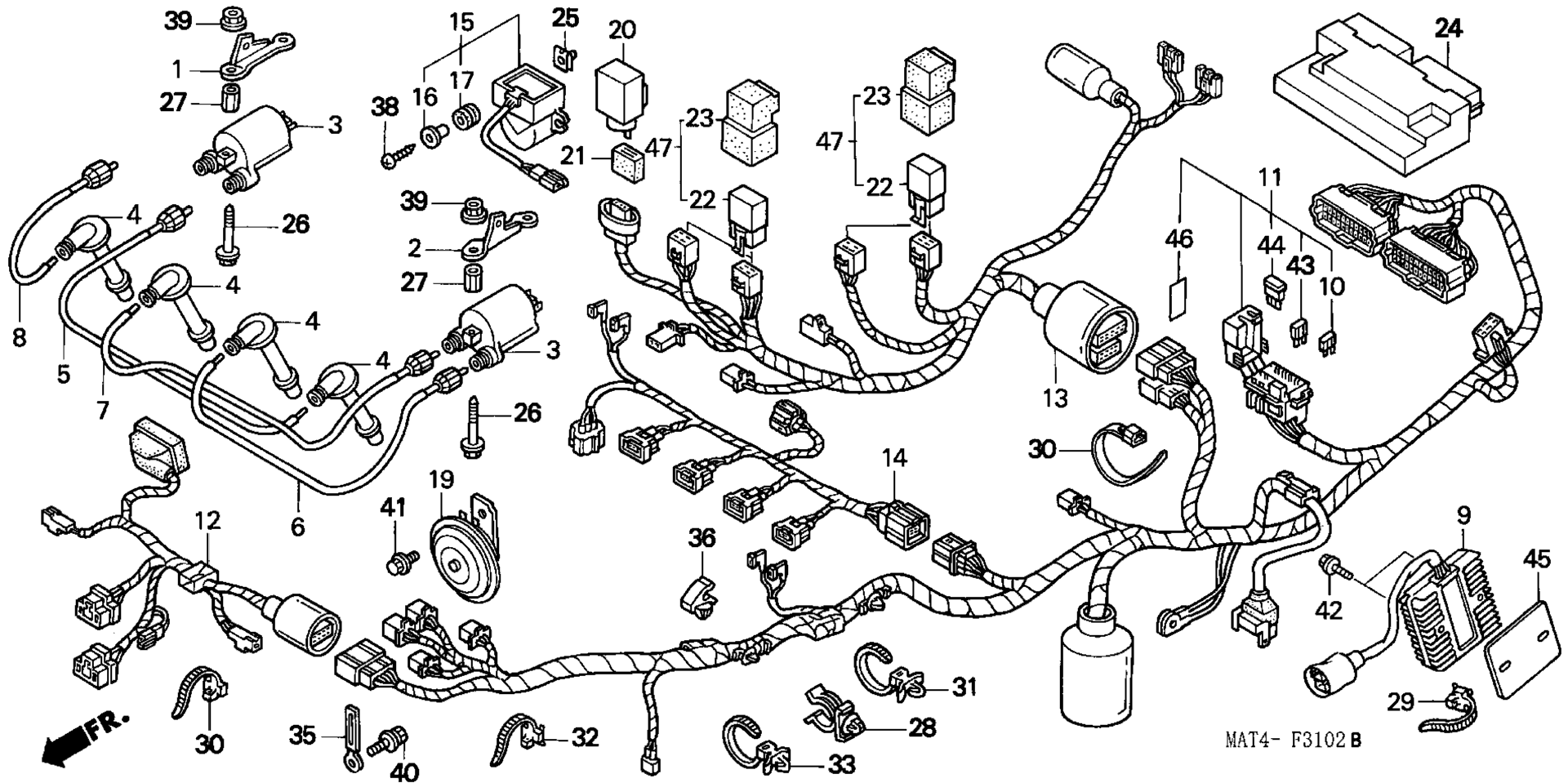

Схема жгута проводов для CBR1100XX AC
Схема
Детали
Номер
Наименование детали
Цена
1
STAY, R. IGNITION COIL art. 17226-MAT-E00
По запросу
2
STAY, L. IGNITION COIL art. 17236-MAT-E00
По запросу
3
COIL, IGNITION (TEC) art. 30510-MM8-003
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-MBG-003
По запросу
5
WIRE, IGNITION (1) art. 30731-MAT-000
По запросу
6
WIRE, IGNITION (2) art. 30732-MAT-000
По запросу
7
WIRE, IGNITION (3) art. 30733-MAT-000
По запросу
8
WIRE, IGNITION (4) art. 30734-MAT-000
По запросу
9
RECTIFIER ASSY., REGULATOR art. 31600-MAT-D51
По запросу
10
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
11
WIRE HARNESS art. 32100-MAT-L21
По запросу
12
SUB-HARNESS, FR. art. 32102-MAT-A20
По запросу
13
SUB-HARNESS, RR. art. 32103-MAT-A20
По запросу
14
SUB-HARNESS, INJECTOR art. 32104-MAT-E20
По запросу
15
SENSOR ASSY., BANK ANGLE art. 35160-MBW-D22
По запросу
16
COLLAR art. 35162-MN5-003
По запросу
17
GROMMET art. 35163-MN5-003
По запросу
19
HORN (HIGH) art. 38110-KY4-008
По запросу
20
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KK9-952
По запросу
21
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
22
RELAY, STARTER (MITSUBA) art. 38501-GN2-014
По запросу
23
SUSPENSION, STARTER RELAY (MITSUBA) art. 38506-GC7-611
По запросу
24
PGM-FI UNIT art. 38770-MAT-L21
По запросу
25
NUT, COWL (UPPER) art. 66871-KY2-700
По запросу
26
BOLT, POWER STEERING PUMP ADJUSTING art. 90091-P0A-000
По запросу
27
NUT (6X19) art. 90282-MAT-000
По запросу
28
CLAMP, CLUTCH HOSE art. 90650-MAT-000
По запросу
29
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
30
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
31
STRAP, CABLE (118MM) (BLACK) art. 90672-SA0-003
По запросу
32
CLIP, HARNESS BAND (15) art. 90690-GHB-601
По запросу
33
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
33
CLIP, HARNESS BAND (25MM) art. 90690-GHB-611
По запросу
35
CLIP, CABLE art. 91404-MAT-E00
По запросу
36
CLAMP, FUEL VENT PIPE art. 91594-SV4-003
По запросу
38
SCREW, TAPPING (4X25) art. 93903-24680
По запросу
39
NUT, FLANGE (6MM) art. 94050-06070
По запросу
40
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
41
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
42
BOLT, FLANGE (6X32) art. 96001-06032-07
По запросу
43
FUSE, MINI (10A) art. 98200-41000
По запросу
44
FUSE, MINI (20A) art. 98200-42000
По запросу
45
SPACER, REGULATOR RECTIFIER art. 31605-MBW-D20
По запросу
46
LABEL, FUSE art. 38215-MAT-A20
По запросу
47
RELAY ASSY., STARTER art. 38500-GC7-612
По запросу
