модель 2002 года
- Модель GL1800
- Код модели GL1800 A

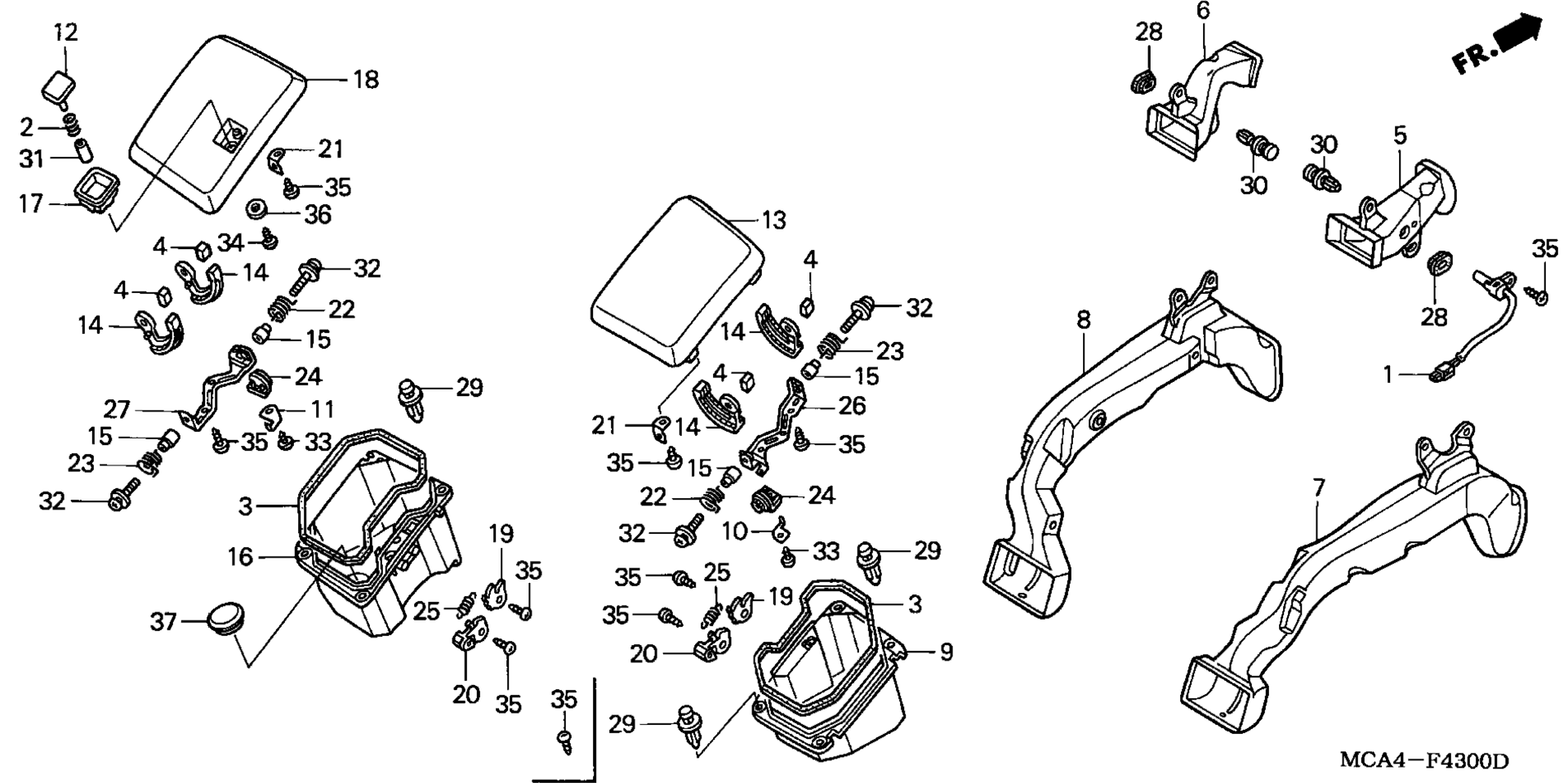

Схема воздушный воздуховод для GL1800 A
Схема
Детали
Номер
Наименование детали
Цена
1
SENSOR, TEMPERATURE (OPEN AIR) art. 37890-MCA-003
По запросу
2
SPRING, COIL art. 38253-898-000
По запросу
3
SEAL, POCKET art. 64228-MCA-300
По запросу
4
SEAL, POCKET ARM art. 64229-MCA-300
По запросу
5
DUCT, R. AIR (UPPER) art. 64275-MCA-000
По запросу
6
DUCT, L. AIR (UPPER) art. 64276-MCA-000
По запросу
7
DUCT, R. AIR (LOWER) art. 64278-MCA-000
По запросу
8
DUCT, L. AIR (LOWER) art. 64279-MCA-000
По запросу
9
POCKET, R. FR. art. 64410-MCA-780
По запросу
10
PLATE, R. POCKET ARM POSITION art. 64412-MCA-000
По запросу
11
PLATE, L. POCKET ARM POSITION art. 64413-MCA-000
По запросу
12
BUTTON, L. POCKET COVER OPEN art. 64414-MCA-000
По запросу
13
COVER, R. POCKET art. 64415-MCA-780
По запросу
14
ARM, FR. POCKET art. 64416-MCA-000
По запросу
15
COLLAR, POCKET ARM PIVOT art. 64419-MCA-000
По запросу
16
POCKET, L. FR. art. 64420-MCA-000
По запросу
17
COVER, L. BUTTON art. 64423-MCA-000
По запросу
18
COVER, L. POCKET art. 64425-MCA-000
По запросу
19
CAM A, POCKET COVER LOCK art. 64428-MCA-000
По запросу
20
CAM B, POCKET COVER LOCK art. 64429-MCA-000
По запросу
21
PLATE, POCKET LOCK art. 64431-MCA-000
По запросу
22
SPRING A, FR. POCKET art. 64433-MCA-000
По запросу
23
SPRING B, FR. POCKET art. 64434-MCA-000
По запросу
24
DAMPER, FR. POCKET art. 64435-MCA-000
По запросу
25
SPRING, POCKET LOCK CAM art. 64436-MCA-000
По запросу
26
STAY, R. POCKET COVER art. 64438-MCA-000
По запросу
27
STAY, L. POCKET COVER art. 64439-MCA-000
По запросу
28
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
29
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
30
CLIP, PANEL FIXING *NH1* (BLACK) art. 91549-MW0-790ZA
По запросу
31
COLLAR A art. 91551-883-T00
По запросу
32
SCREW-WASHER (4X25) art. 93894-04025-00
По запросу
33
SCREW, TAPPING (3X10) art. 93903-22280
По запросу
34
SCREW, TAPPING (3X12) art. 93903-22380
По запросу
35
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
36
WASHER, PLAIN (3MM) art. 90502-MCA-000
По запросу
37
GROMMET, WASHER HOLE art. 38564-SA5-000
По запросу
