модель 2002 года
- Модель VFR 800
- Код модели VFR800 AC

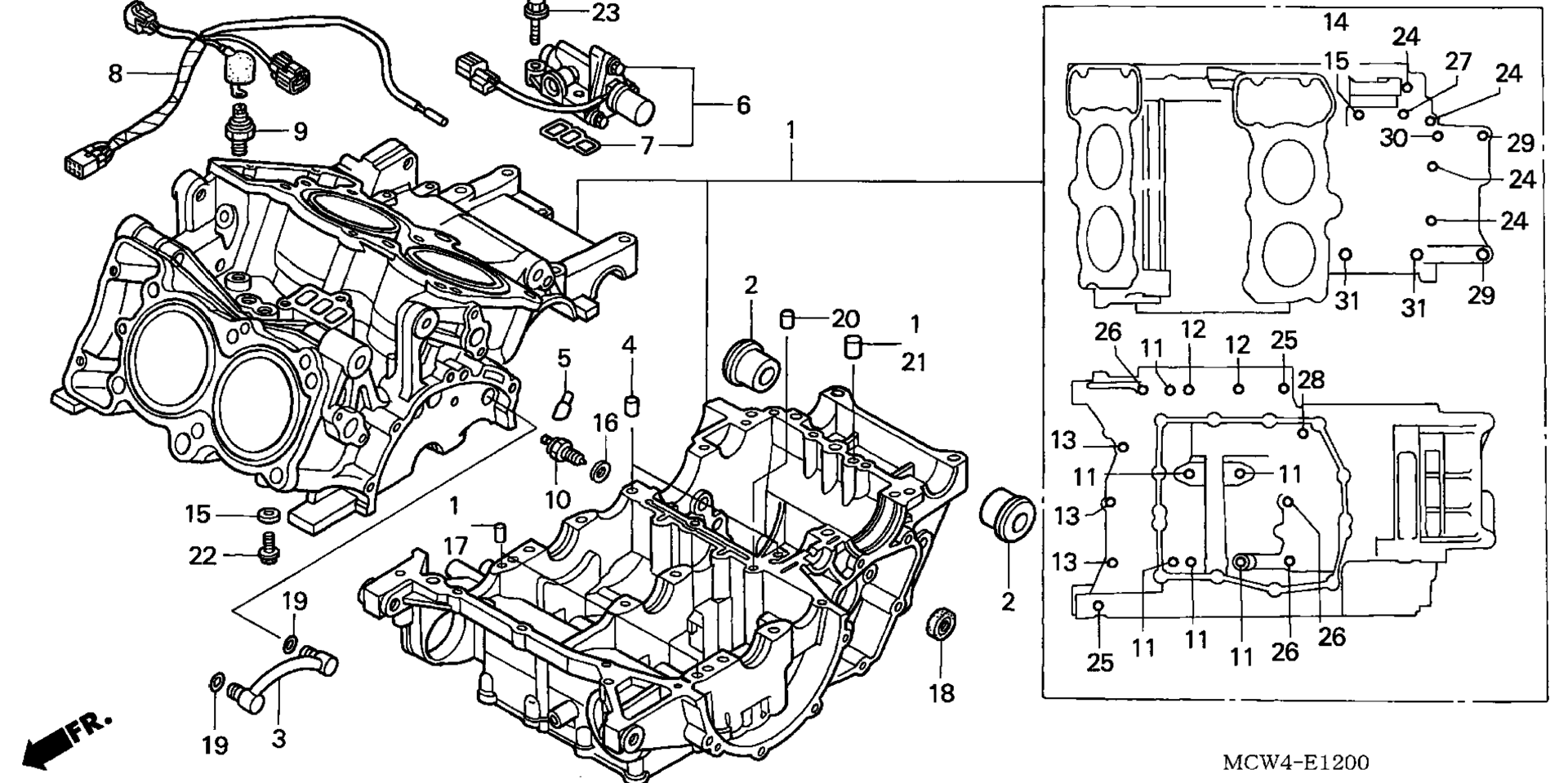

Схема картера для VFR800 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MCW-000
По запросу
2
COLLAR, PIVOT art. 11105-MBG-000
По запросу
3
PIPE, OIL PASSAGE art. 11639-MCW-000
По запросу
4
ORIFICE (1.2MM) art. 15515-KT8-000
По запросу
5
JET, OIL (0.7MM) art. 15516-MBG-000
По запросу
6
VALVE ASSY., SPOOL art. 15810-MCW-013
По запросу
7
FILTER ASSY., SPOOL VALVE art. 15825-P0A-015
По запросу
8
SUB-WIRE, ENGINE art. 32109-MCW-D00
По запросу
9
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
10
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
11
BOLT, FLANGE (9X90) art. 90014-MBG-003
По запросу
12
BOLT, FLANGE (9X105) art. 90016-MBG-003
По запросу
13
BOLT, FLANGE (7X30) art. 90017-MBG-000
По запросу
14
BOLT, FLANGE (6X85) art. 90017-MW4-000
По запросу
15
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
16
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
17
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
18
OIL SEAL (8X25X8) (ARAI) art. 91204-MB0-013
По запросу
19
O-RING (9.6X2.6) (ARAI) art. 91309-ML7-003
По запросу
20
PIN, DOWEL (10X16) art. 94301-10160
По запросу
21
PIN B, DOWEL (8X14) art. 94302-08140
По запросу
22
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
23
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
24
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
25
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
26
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
27
BOLT, FLANGE (6X65) art. 95701-06065-00
По запросу
28
BOLT, FLANGE (6X70) art. 95701-06070-00
По запросу
29
BOLT, FLANGE (10X55) art. 95701-10055-00
По запросу
30
BOLT, FLANGE (10X65) art. 95701-10065-00
По запросу
31
BOLT, FLANGE (10X75) art. 95701-10075-00
По запросу
