модель 2002 года
- Модель VT1100
- Код модели VT1100C AC

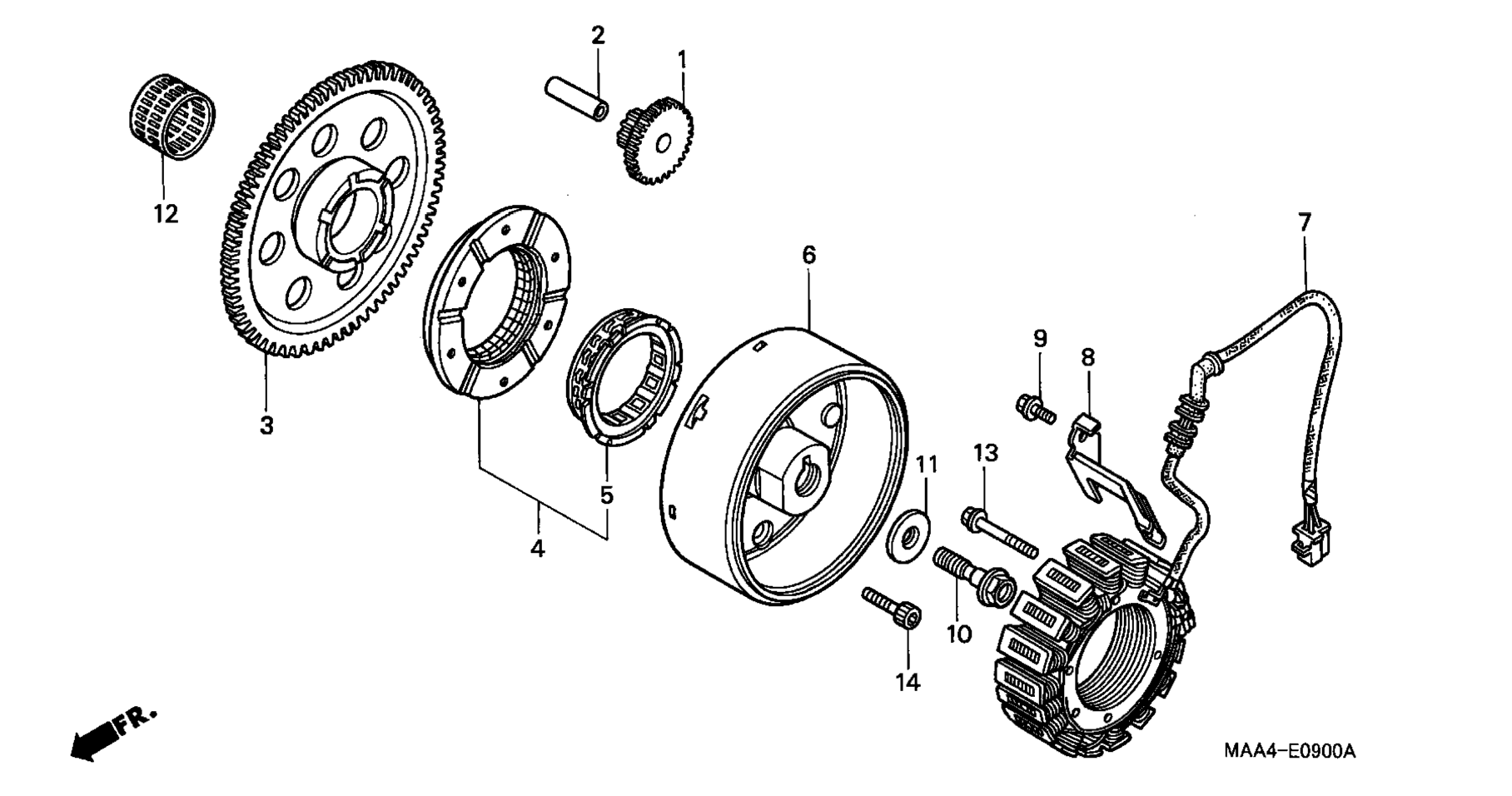

Схема генератора для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, STARTER REDUCTION (50T) art. 28101-MG8-000
По запросу
2
PIN (12X44) art. 28102-MG8-000
По запросу
3
GEAR, STARTER DRIVEN art. 28110-MM8-010
По запросу
4
CLUTCH ASSY., STARTER (OUTER) art. 28125-MAA-A01
По запросу
5
CLUTCH, ONE-WAY art. 28126-MAA-A01
По запросу
6
FLYWHEEL art. 31110-MCK-A01
По запросу
7
STATOR art. 31120-MAH-005
По запросу
8
CLAMP, ALTERNATOR WIRE art. 32961-MAH-000
По запросу
9
BOLT, FLANGE (6X12) (NSHF) art. 90004-GHB-610
По запросу
10
BOLT, UBS (12X45) art. 90025-MM8-000
По запросу
11
WASHER (12.5X34X5) art. 90402-MCL-000
По запросу
12
BEARING, NEEDLE (34X39X23.7) (TOYO) art. 91061-MK5-013
По запросу
13
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
14
BOLT, SOCKET (8X16) art. 96700-08016-10
По запросу
