модель 2002 года
- Модель VT1100
- Код модели VT1100C2 A

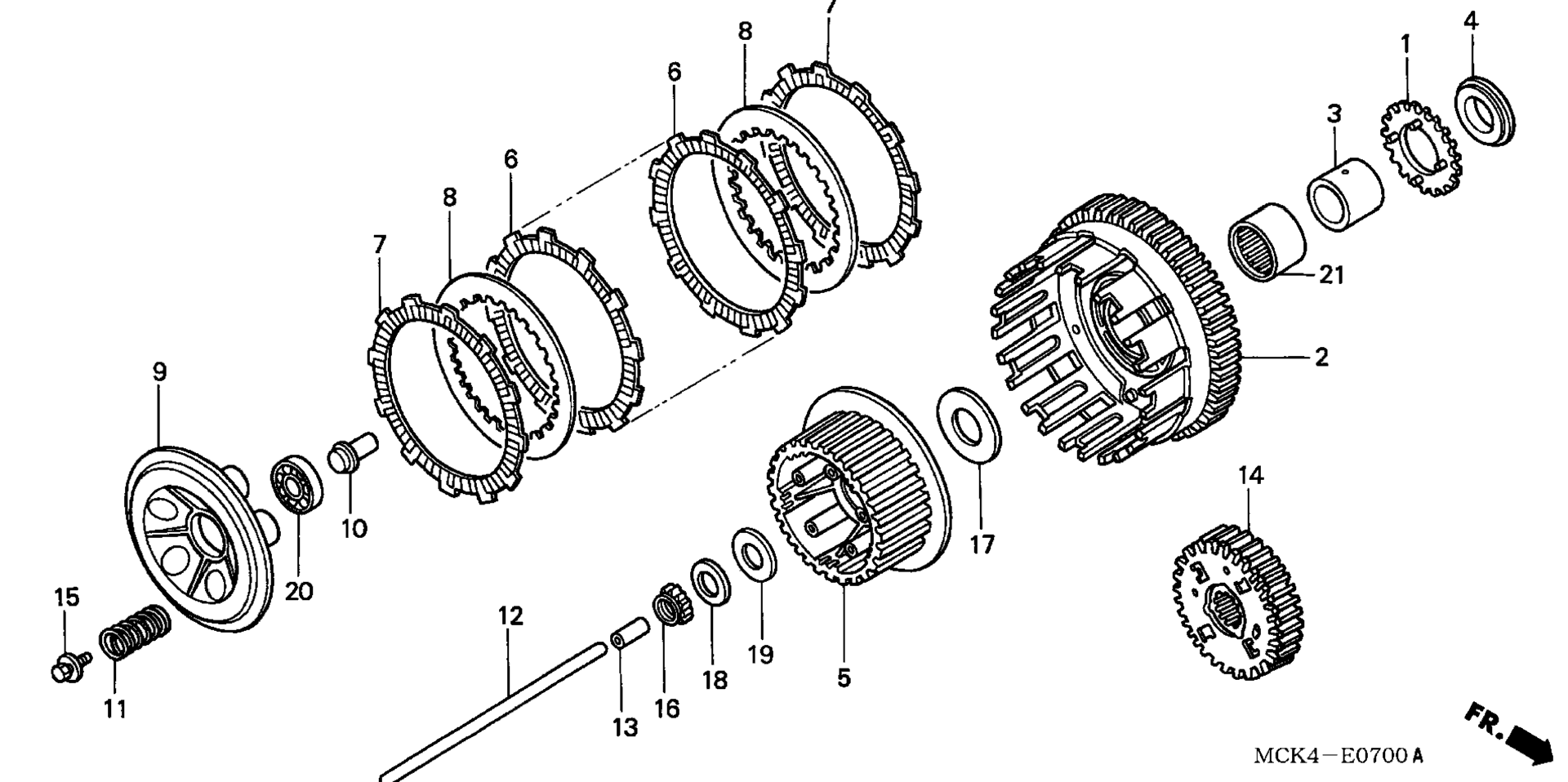

Схема сцепления для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
SPROCKET, OIL PUMP DRIVE (26T) art. 15131-MG8-000
По запросу
2
CLUTCH (OUTER) art. 22100-MCK-A00
По запросу
3
GUIDE, CLUTCH (OUTER) art. 22116-MG8-000
По запросу
4
COLLAR, DISTANCE art. 22117-MG8-000
По запросу
5
CENTER, CLUTCH art. 22121-MCK-A00
По запросу
6
DISK, CLUTCH FRICTION art. 22201-MAH-000
от 8 540 ₽
7
DISK, CLUTCH FRICTION art. 22201-MM5-000
от 8 540 ₽
8
PLATE, CLUTCH art. 22321-GHB-811
По запросу
9
PLATE, CLUTCH PRESSURE art. 22350-MM5-000
По запросу
10
PIECE, CLUTCH JOINT art. 22366-MS2-611
По запросу
11
SPRING, CLUTCH art. 22401-MAH-003
По запросу
12
ROD, CLUTCH LIFTER art. 22850-MAH-000
По запросу
13
PIECE, CLUTCH LIFTER ROD art. 22852-MK5-000
По запросу
14
GEAR ASSY., PRIMARY DRIVE art. 23110-MAH-000
По запросу
15
BOLT-WASHER (6X25) art. 90022-MM5-000
По запросу
16
NUT, LOCK (25MM) art. 90231-MS2-610
По запросу
17
WASHER, THRUST (28.2X56X2) art. 90401-MS2-610
По запросу
18
WASHER, SPRING (25MM) (CHUO SPRING) art. 90432-MM8-003
По запросу
19
WASHER, THRUST (25X40X2) art. 90451-VM0-000
По запросу
20
BEARING, RADIAL BALL (16003) art. 91011-KK6-013
По запросу
21
Подшипник корзины сцепления 35X42X30 Honda art. 91024-MB0-003
По запросу
