модель 2002 года
- Модель VT1100
- Код модели VT1100C3 A

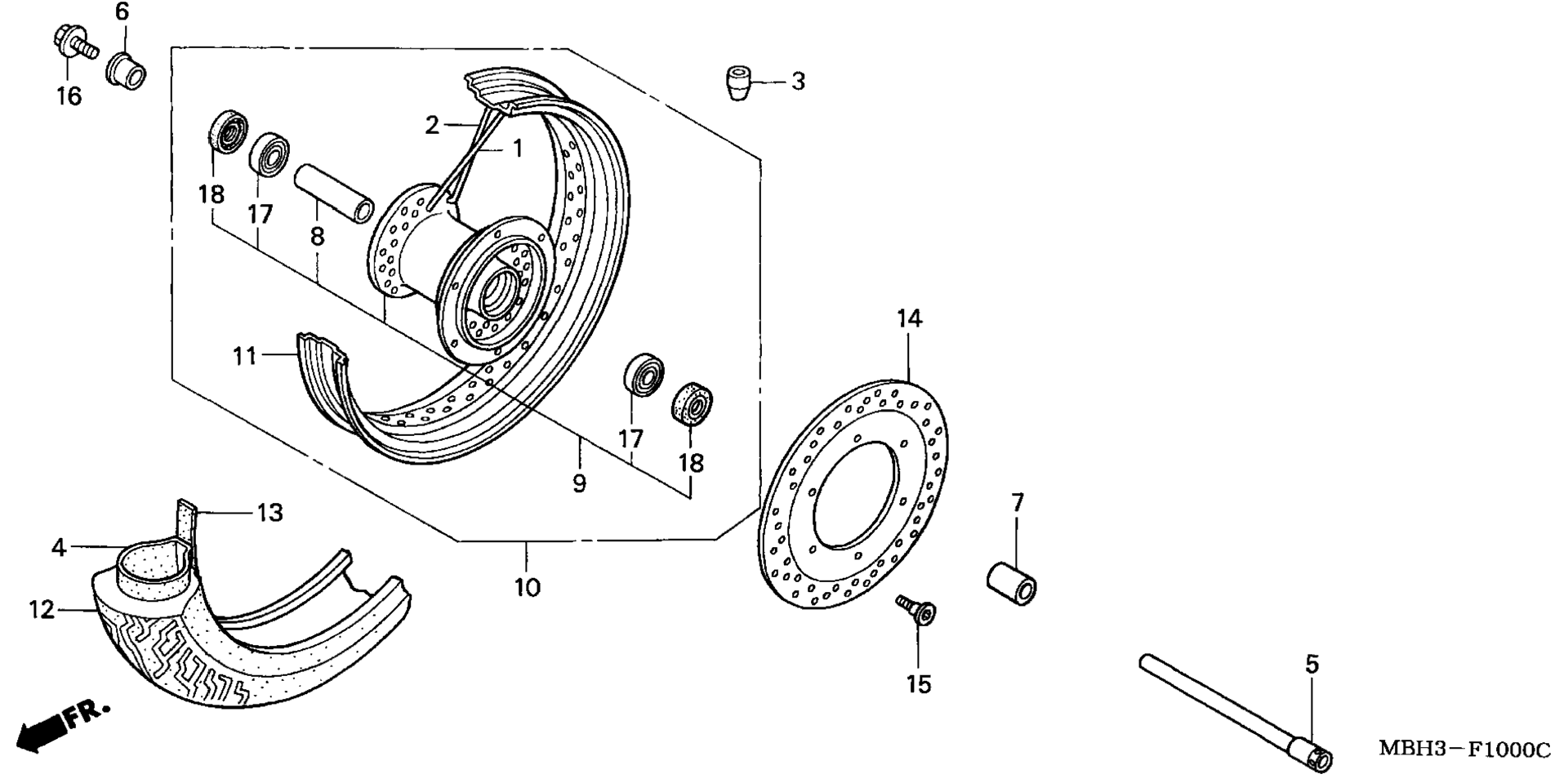

Схема переднего колеса для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET (A) art. 06440-MBA-000
По запросу
2
SPOKE SET (B) art. 06441-MBA-000
По запросу
3
WEIGHT, BALANCER (30G) art. 42704-MEG-003
По запросу
3
WEIGHT, BALANCER (20G) art. 42705-MEG-003
По запросу
4
TUBE, TIRE (DUNLOP) art. 42712-MBH-004
По запросу
5
AXLE, FR. WHEEL art. 44301-MBH-000
По запросу
6
COLLAR, R. FR. WHEEL SIDE art. 44311-MBH-000
По запросу
7
COLLAR, L. FR. WHEEL SIDE art. 44312-MBH-000
По запросу
8
COLLAR, FR. AXLE DISTANCE art. 44620-MBC-000
По запросу
9
HUB SUB-ASSY., FR. art. 44635-MBH-010
По запросу
10
WHEEL SUB-ASSY., FR. art. 44650-MBH-020
По запросу
11
RIM, FR. WHEEL art. 44701-MBA-023
По запросу
12
TIRE, FR. (140/80-17) (69H) (BS) art. 44711-MBH-702
По запросу
12
TIRE, FR. (140/80-17) (69H) (DUNLOP) art. 44711-MBH-004
По запросу
13
FLAP, TIRE (BS) art. 42713-MY1-003
По запросу
13
FLAP, TIRE (DUNLOP) art. 44713-MAV-004
По запросу
14
DISK, FR. BRAKE art. 45251-MBC-000
По запросу
15
BOLT, DISK (8X24) (TSUKIBOSHI) art. 90105-MV9-003
По запросу
16
BOLT, FR. AXLE art. 90305-ML7-000
По запросу
17
BEARING, RADIAL BALL (6204UU) art. 91052-MAE-004
По запросу
18
OIL SEAL (28X47.2X7) (ARAI) art. 91252-MC4-013
По запросу
