модель 2002 года
- Модель VT600
- Код модели VT600CD A

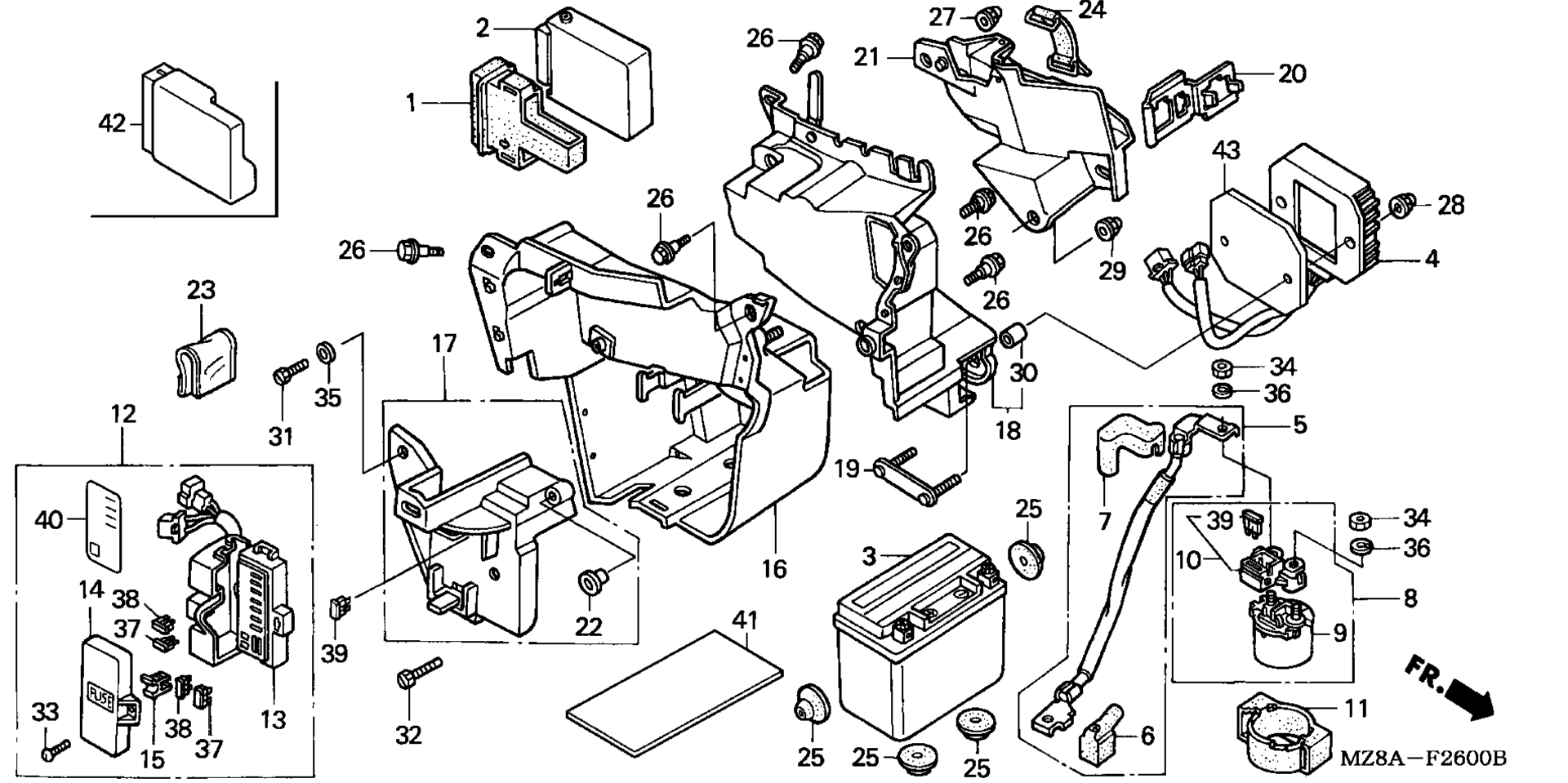

Схема аккумулятора / BATTERY BOX для VT600CD A
Схема
Детали
Номер
Наименование детали
Цена
1
SUSPENSION, SPARK UNIT art. 30405-MM5-000
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-MZ8-G21
По запросу
3
BATTERY (YTX9-BS) (YUASA) art. 31500-HN1-003
По запросу
4
RECTIFIER ASSY., REGULATE art. 31600-MY0-771
По запросу
5
CABLE, STARTER MAGNETIC BATTERY art. 32401-MY0-770
По запросу
6
COVER, BATTERY TERMINAL art. 32412-MR1-000
По запросу
7
COVER, STARTER MAGNETIC art. 32416-KW9-000
По запросу
8
SWITCH ASSY., STARTER MAGNETIC art. 35850-MK3-671
По запросу
9
SWITCH, STARTER MAGNETIC art. 35851-MF5-751
По запросу
10
HOLDER ASSY., FUSE art. 35855-MG7-751
По запросу
11
RUBBER, SHOCK art. 35856-MR1-000
По запросу
12
BOX ASSY., FUSE art. 38200-MR1-830
По запросу
13
BASE art. 38201-MR1-830
По запросу
14
COVER, FUSE art. 38202-MR1-830
По запросу
15
PULLER, FUSE (DAIICHI) art. 38235-SA5-004
По запросу
16
BOX, BATTERY art. 50325-MR1-000
По запросу
17
COVER, BATTERY art. 50330-MR1-000
По запросу
18
PLATE, ELECTRIC art. 50333-MR1-000
По запросу
19
PLATE, REGULATE RECTIFIER art. 50336-MR1-000
По запросу
20
HOLDER, CONNECTOR art. 50338-MR1-010
По запросу
21
TRAY, TOOL art. 50339-MR1-000
По запросу
22
COLLAR A, FAIRING SETTING art. 64531-GE3-000
По запросу
23
BAG, SERVICE BOOK art. 77251-GR1-000
По запросу
24
BAND, SIDE COVER art. 83606-356-000
По запросу
25
RUBBER, BATTERY BOX art. 83618-323-000
По запросу
26
BOLT, FLANGE (6MM) art. 90111-187-000
По запросу
27
NUT, CAP art. 90201-428-900
По запросу
28
NUT, CAP (6MM) art. 90202-ZV0-000
По запросу
29
NUT, CAP (6MM) art. 90308-SB0-000
По запросу
30
SPACER, HANDLE END GUARD art. 90503-MG7-000
По запросу
31
BOLT, RECESSED (6X10) art. 92301-06010-0A
По запросу
32
BOLT, RECESSED (6X25) art. 92301-06025-0A
По запросу
33
SCREW, PAN (4X10) art. 93500-04010-0H
По запросу
34
NUT, HEX. (6MM) art. 94002-06080-0S
По запросу
35
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
36
WASHER, SPRING (6MM) art. 94111-06800
По запросу
37
FUSE, BLADE (10A) art. 98200-31000
По запросу
38
FUSE, BLADE (15A) art. 98200-31500
По запросу
39
FUSE, BLADE (30A) art. 98200-33000
По запросу
40
LABEL, FUSE art. 38215-MR1-831
По запросу
