модель 2002 года
- Модель VT600
- Код модели VT600CD AC/B

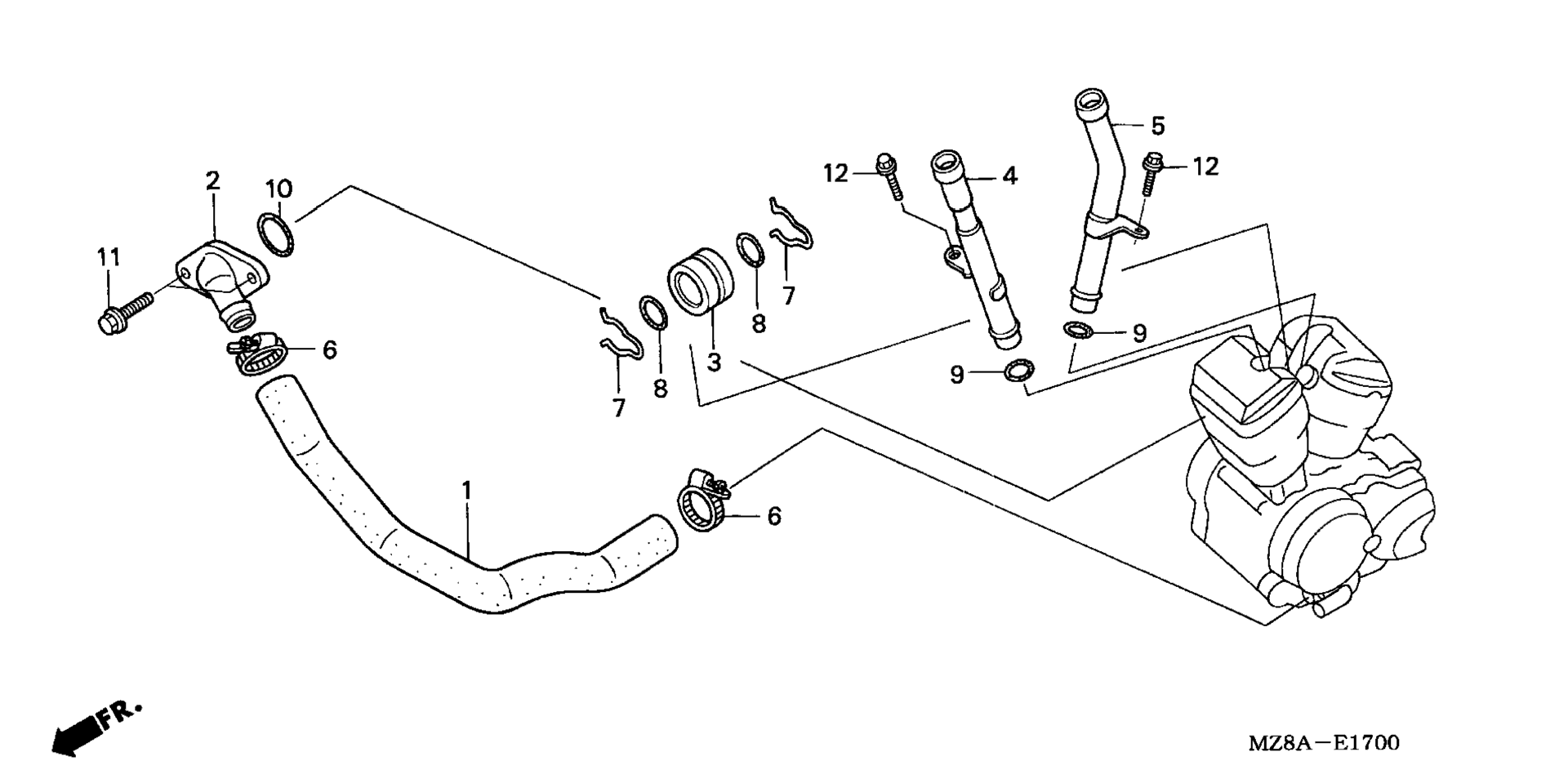

Схема системы охлаждения Pipe для VT600CD AC/B
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, MAIN WATER art. 19501-MR1-000
По запросу
2
JOINT, WATER HOSE art. 19503-MR1-000
По запросу
3
JOINT, WATER art. 19505-MR1-000
По запросу
4
PIPE, FR. OUTLET WATER art. 19511-MZ8-650
По запросу
5
PIPE, RR. OUTLET WATER art. 19512-MZ8-H00
По запросу
6
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
7
CLIP, RING (18MM) art. 90601-MR1-000
По запросу
8
O-RING (18X2.6) (ARAI) art. 91306-KK4-003
По запросу
9
SEAL, WATER PIPE art. 91315-ME9-003
По запросу
10
O-RING art. 91356-169-003
По запросу
11
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
12
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
