модель 2002 года
- Модель VT600
- Код модели VT600CD AC

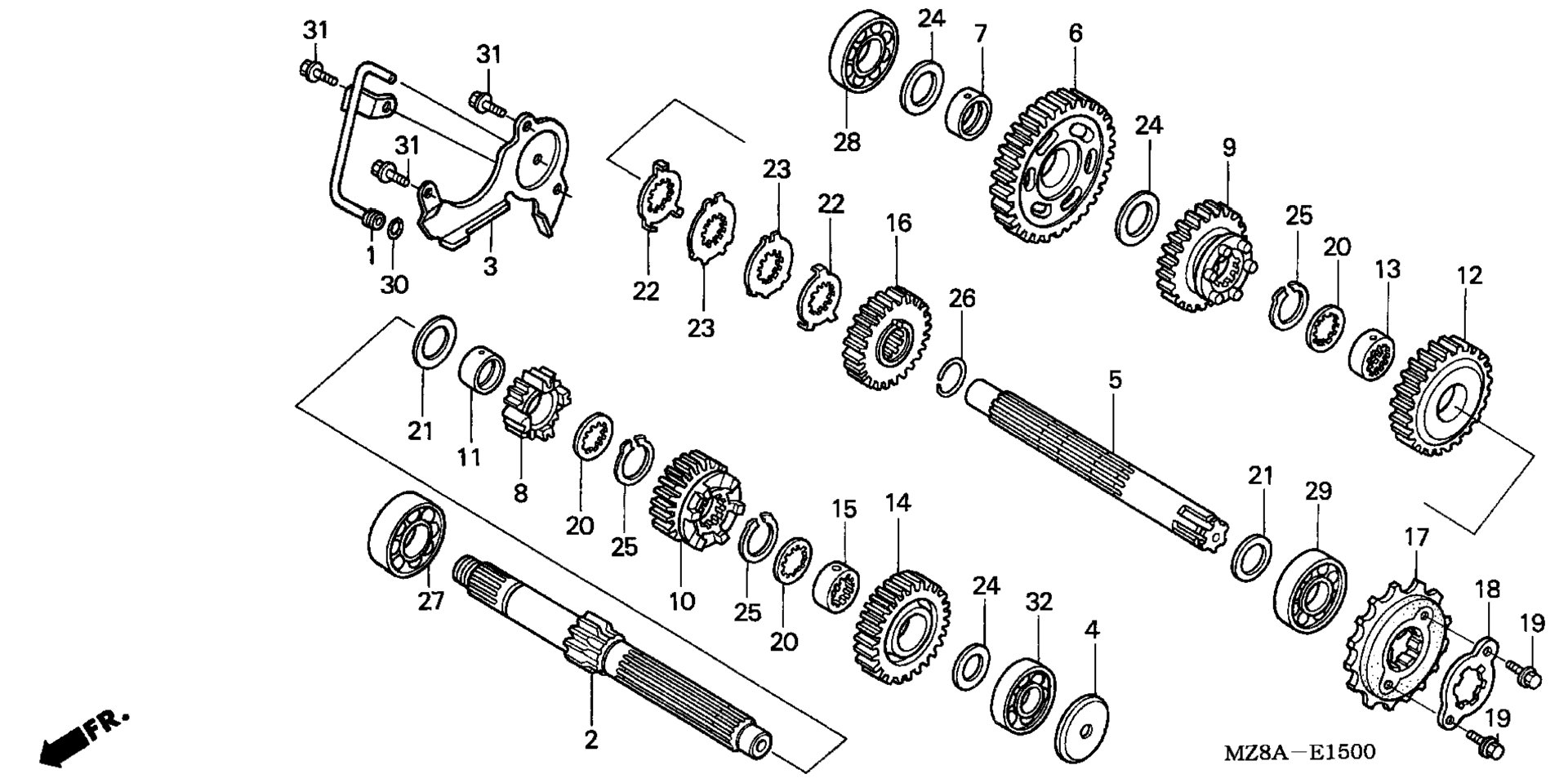

Схема трансмиссии для VT600CD AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, OIL FEED art. 15520-MS6-000
По запросу
2
MAINSHAFT (14T) art. 23210-MZ8-L50
По запросу
3
PLATE, BEARING SETTING art. 23212-MS6-920
По запросу
4
PLATE, OIL GUIDE art. 23219-MF5-000
По запросу
5
COUNTERSHAFT art. 23220-MZ8-L50
По запросу
6
GEAR, COUNTERSHAFT LOW (36T) art. 23421-MR1-000
По запросу
7
COLLAR (20X11.8) art. 23422-MB0-010
По запросу
8
GEAR, MAINSHAFT SECOND (20T) art. 23431-MR1-000
По запросу
9
GEAR, COUNTERSHAFT SECOND (34T) art. 23441-MR1-000
По запросу
10
GEAR, MAINSHAFT THIRD (22T) art. 23451-MR1-000
По запросу
11
BUSH (25X28X15) art. 23455-MM9-000
По запросу
12
GEAR, COUNTERSHAFT THIRD (27T) art. 23461-MR1-700
По запросу
13
COLLAR, SPLINE (25X28X10.8) art. 23462-MR1-000
По запросу
14
GEAR, MAINSHAFT FOURTH (29T) art. 23471-MR1-000
По запросу
15
COLLAR, SPLINE (25X28X15) art. 23472-MR1-000
По запросу
16
GEAR, COUNTERSHAFT FOURTH (27T) art. 23481-MR1-000
По запросу
17
SPROCKET, DRIVE (16T) art. 23801-MN8-000
По запросу
18
PLATE, FIXING art. 23811-MN8-000
По запросу
19
BOLT, FLANGE art. 90118-958-003
По запросу
20
WASHER, SPLINE (25X31X1.5) art. 90451-KY2-000
По запросу
21
WASHER, THRUST (25MM) art. 90456-MA6-000
По запросу
22
WASHER, LOCK (25MM) art. 90462-MR7-000
По запросу
23
WASHER, SPLINE (25MM) art. 90465-MR7-000
По запросу
24
WASHER, THRUST art. 90454-428-000
По запросу
25
CIRCLIP (25MM) art. 90601-107-000
По запросу
26
CLIP (25MM) art. 90602-MR1-000
По запросу
27
BEARING, RADIAL BALL (63/22) art. 91002-KY4-901
По запросу
28
BEARING, RADIAL BALL (6204U) (KOYO) art. 96140-62040-10
По запросу
29
BEARING, RADIAL BALL (5205) (NTN) art. 91014-969-003
По запросу
30
O-RING (5.6X1.9) (ARAI) art. 91318-ME5-003
По запросу
31
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
32
BEARING, RADIAL BALL (6204) art. 96100-62040-00
По запросу
