модель 2002 года
- Модель VT750
- Код модели VT750CDA A

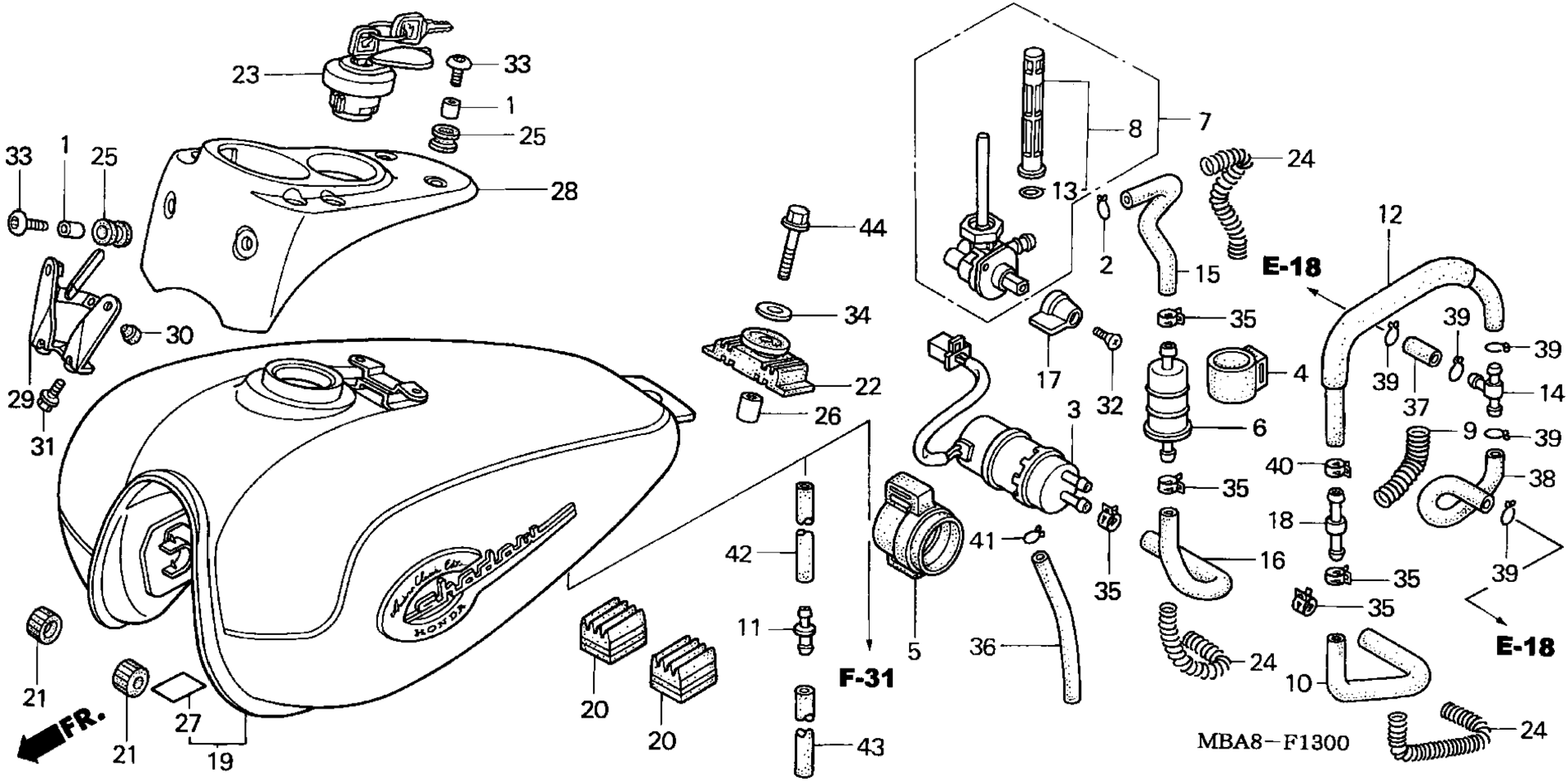

Схема топливной системы TANK / FUEL PUMP для VT750CDA A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, ADJUSTING COVER art. 11346-371-300
По запросу
2
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
3
PUMP ASSY., FUEL (MITSUBISHI) art. 16710-MBA-612
По запросу
4
HOLDER, STRAINER art. 16711-MF2-000
По запросу
5
RUBBER, FUEL PUMP MOUNTING art. 16711-MZ7-000
По запросу
6
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
7
PETCOCK ASSY., FUEL art. 16950-MBA-023
По запросу
8
SCREEN SET, FUEL STRAINER art. 16952-MBA-003
По запросу
9
WIRE B, GUARD art. 16952-MF5-000
По запросу
10
TUBE C, FUEL art. 16953-MBA-000
По запросу
11
JOINT, FUEL TUBE art. 16953-891-810
По запросу
12
TUBE D, FUEL art. 16955-MBA-000
По запросу
13
O-RING art. 16958-KM9-005
По запросу
14
JOINT, FUEL TUBE art. 16958-MB0-000
По запросу
15
TUBE A, FUEL art. 16961-MBA-000
По запросу
16
TUBE B, FUEL art. 16962-MBA-000
По запросу
17
LEVER, PETCOCK art. 16963-MY5-610
По запросу
18
JOINT, FUEL TUBE art. 16966-MR1-000
По запросу
19
TANK SET, FUEL (TYPE1) (WL) art. 17520-MBA-601ZA
По запросу
20
CUSHION, FUEL TANK art. 17611-MBA-000
По запросу
21
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
22
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
23
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
24
WIRE, GUARD art. 17672-MY1-000
По запросу
25
RUBBER, PROTECTOR GASKET art. 18293-GN2-000
По запросу
26
COLLAR, CUSHION RUBBER BUSH (SHOWA) art. 52486-074-000
По запросу
27
TAPE A art. 64301-MN5-300
По запросу
28
COVER, METER art. 83510-MBA-000
По запросу
29
STAY, FR. METER art. 83511-MBA-000
По запросу
30
RUBBER, NUMBER PLATE BRACKET CUSHION art. 84702-MF2-670
По запросу
31
BOLT, FLANGE (6X16) art. 90003-KL4-000
По запросу
32
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
33
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
34
WASHER (8.5X28) art. 90534-MV4-000
По запросу
35
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
36
BULK HOSE, FUEL (4.5X3000) (95001-450(95001-45001-60M) art. 95001-45003-60M
По запросу
37
BULK HOSE, FUEL (7.5X8000) (7.5X35) art. 95001-75008-60M
По запросу
38
BULK HOSE, FUEL (7.5X8000) (7.3X200) art. 95001-75008-60M
По запросу
39
Стопор Honda art. 95002-02120
от 263 ₽
40
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
41
CLIP, TUBE (C9) art. 95002-50000
По запросу
42
BULK HOSE, VACUUM (4.5X1000) (4.5X520) art. 95005-45001-20M
По запросу
43
BULK HOSE, VACUUM (7.3X1000) (95005-75001-20M(95005-75001-2 art. 95005-75001-20M
По запросу
44
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
