модель 2002 года
- Модель VT750
- Код модели VT750CDB AC

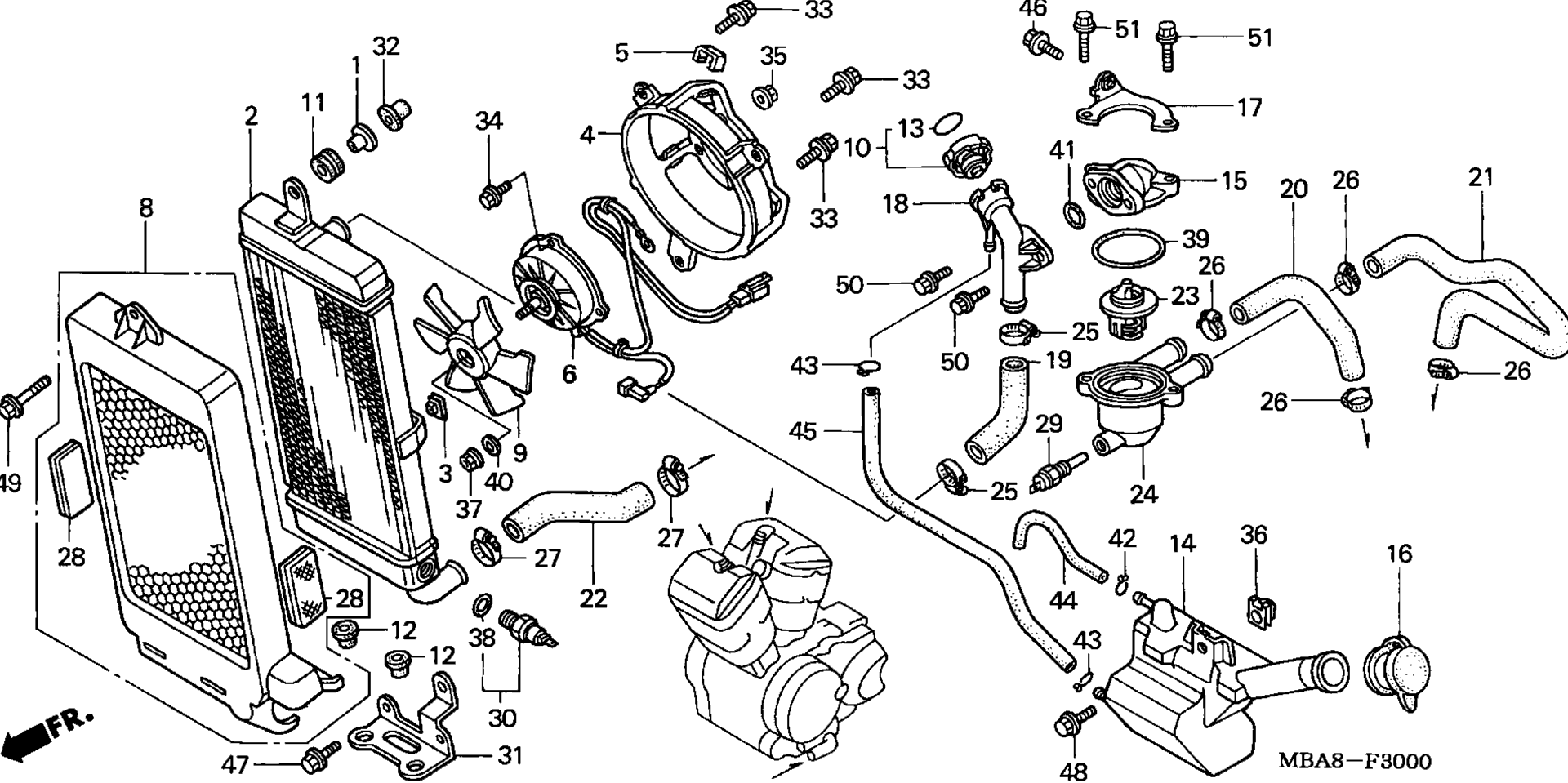

Схема радиатора для VT750CDB AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, AIR CLEANER SETTING art. 17216-HA7-670
По запросу
2
RADIATOR (TOYO) art. 19010-MBA-013
По запросу
3
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
4
SHROUD art. 19015-MBA-003
По запросу
5
CLIP, HARNESS (TOYO) art. 19017-PK1-004
По запросу
6
MOTOR ASSY., FAN art. 19030-MBA-610
По запросу
8
GRILLE, RADIATOR art. 19035-MBA-670
По запросу
9
FAN, COOLING (TOYO) art. 19040-MF5-751
По запросу
10
CAP, RADIATOR art. 19045-MZ1-621
По запросу
11
RUBBER, RADIATOR MOUNTING art. 19051-KA3-710
По запросу
12
RUBBER, RADIATOR MOUNTING art. 19051-MB2-000
По запросу
13
SEAL, RADIATOR CAP (ENGLISH) art. 19055-MV9-881
По запросу
14
TANK, RESERVE art. 19101-MBA-010
По запросу
15
CAP, THERMOSTAT art. 19103-MBA-000
По запросу
16
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
17
STAY, THERMOSTAT CASE art. 19105-MBA-000
По запросу
18
NECK, FILLER art. 19106-MM8-000
По запросу
19
HOSE, RADIATOR (UPPER) art. 19107-MBA-000
По запросу
20
HOSE, FR. OUTLET WATER art. 19108-MBA-000
По запросу
21
HOSE, RR. OUTLET WATER art. 19109-MBA-000
По запросу
22
HOSE, RADIATOR (LOWER) art. 19115-MBA-000
По запросу
23
THERMOSTAT ASSY. art. 19300-KE8-000
По запросу
24
CASE, THERMOSTAT art. 19311-MBA-000
По запросу
25
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
26
CLAMP B, WATER HOSE art. 19506-KS6-700
По запросу
27
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
28
REFLECTOR SET, FR. REFLEX art. 33745-MBA-670
По запросу
29
SWITCH ASSY., THERMO art. 37760-MAV-003
По запросу
30
SWITCH ASSY., THERMO art. 37760-MT2-003
По запросу
31
STAY, RADIATOR art. 50175-MBA-000
По запросу
32
NUT, COWL SETTING (6MM) art. 90114-KAS-900
По запросу
33
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
34
BOLT, FLANGE (5X10) art. 90196-MN5-000
По запросу
35
NUT, SPECIAL (5MM) art. 90303-MBB-003
По запросу
36
Гайка- клипса 6 мм Honda art. 90305-GK8-000
от 473 ₽
37
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
38
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
39
O-RING (47.5X2) art. 91311-KE8-000
По запросу
40
WASHER, PLAIN (6MM) art. 94101-06700
По запросу
41
O-RING (23X2.4) art. 94608-30000
По запросу
42
CLIP, TUBE (C9) art. 95002-50000
По запросу
43
CLIP, TUBE (C11) art. 95002-70000
По запросу
44
BULK HOSE, VACUUM (5X3000) (5X170) art. 95005-50003-30M
По запросу
45
BULK HOSE, VACUUM (7X3000) (7X680) art. 95005-70003-30M
По запросу
46
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
47
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
48
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
49
BOLT, FLANGE (6X40) art. 95701-06040-07
По запросу
50
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
51
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
