модель 2002 года
- Модель VT750
- Код модели VT750CDC AC

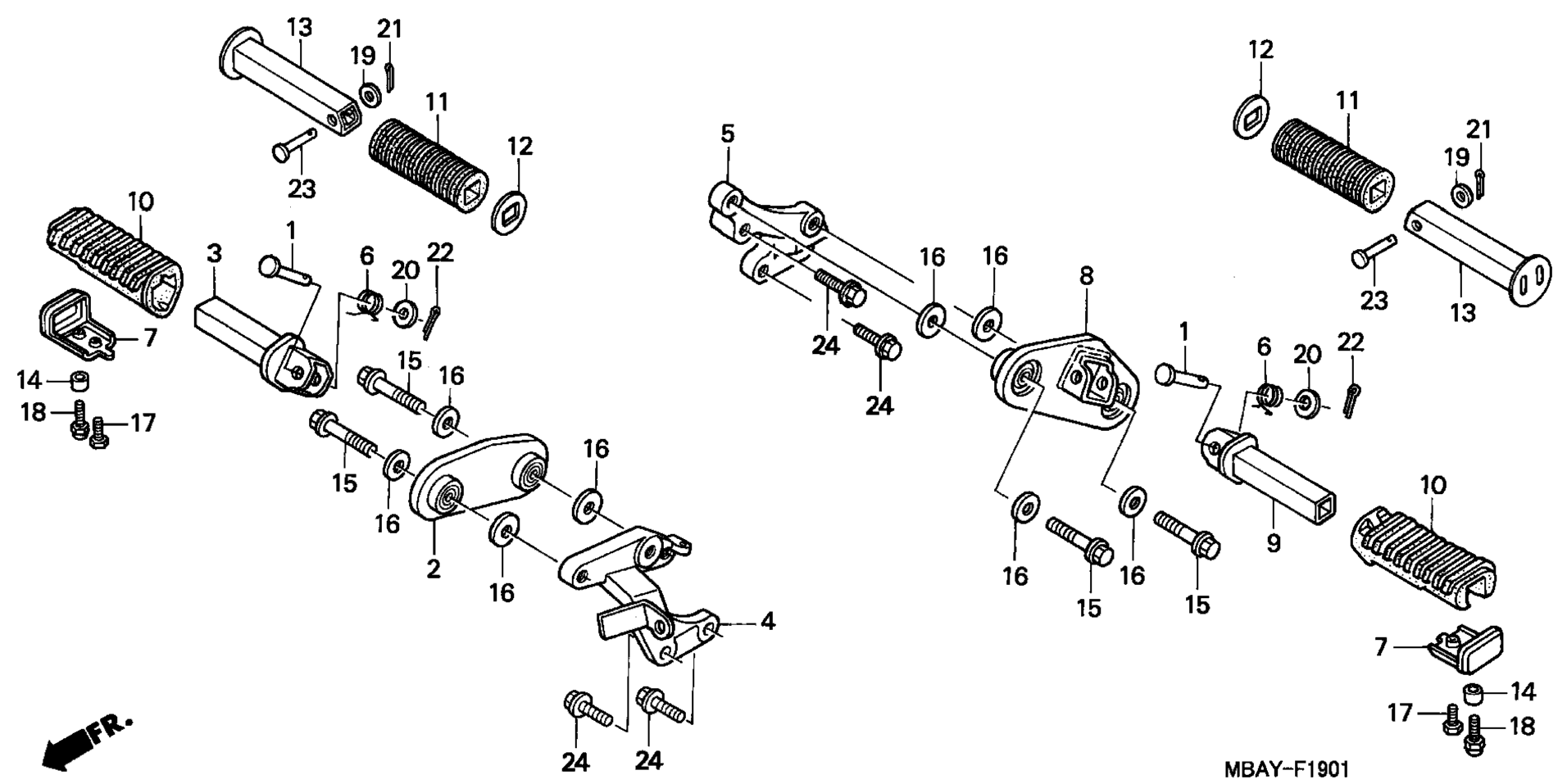

Схема подножка для VT750CDC AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
2
BRACKET, R. MAIN STEP art. 50610-MBA-610
По запросу
3
BAR, R. STEP art. 50612-MR1-000
По запросу
4
ARM, R. MAIN STEP SETTING art. 50615-MBA-000
По запросу
5
ARM, L. MAIN STEP SETTING art. 50616-MBA-000
По запросу
6
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
7
STOPPER, STEP RUBBER art. 50619-MN0-000
По запросу
8
BRACKET, L. MAIN STEP art. 50620-MBA-610
По запросу
9
BAR, L. STEP art. 50642-MR1-000
По запросу
10
RUBBER, MAIN STEP art. 50661-MN0-000
По запросу
11
RUBBER, PILLION STEP art. 50710-377-000
По запросу
11
RUBBER, PILLION FOOTPEG art. 50716-371-660
По запросу
12
WASHER, PILLION STEP art. 50712-413-000
По запросу
13
BAR, PILLION STEP art. 50715-KC2-770
По запросу
14
COLLAR art. 84702-KCC-900
По запросу
15
BOLT, SPECIAL FLANGE (10X38) art. 90101-MAA-000
По запросу
16
WASHER, PLAIN (10.3MM) art. 90527-230-000
По запросу
17
BOLT, HEX. (6X12) art. 92101-06012-0A
По запросу
18
BOLT, HEX. CAP (6X20) art. 92501-06020-0A
По запросу
19
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
20
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
21
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
22
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
23
PIN A, PILLION STEP art. 95015-81000
По запросу
24
BOLT, FLANGE (8X25) art. 95701-08025-07
По запросу
