модель 2002 года
- Модель VT750
- Код модели VT750DC A/B

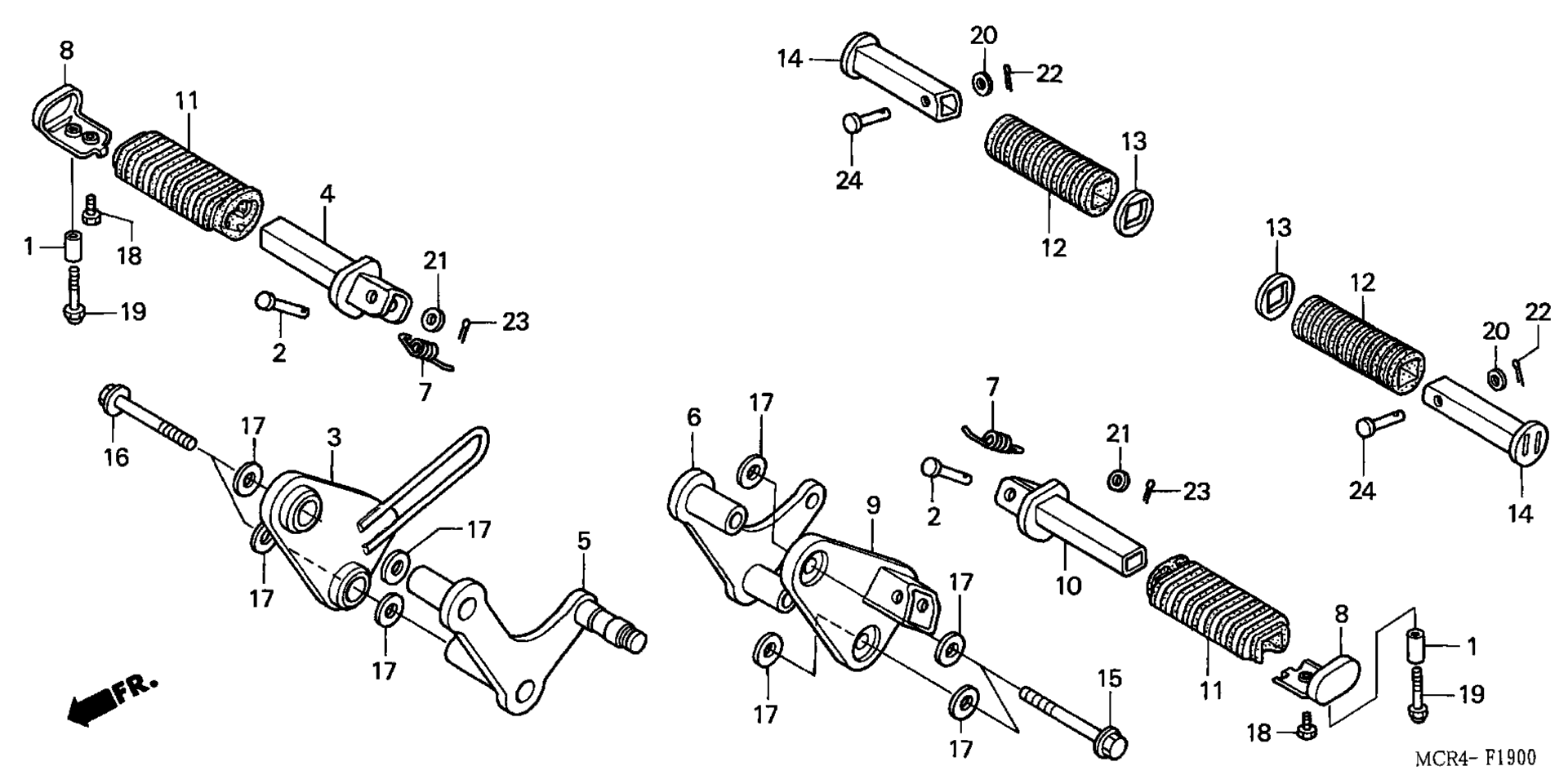

Схема подножка для VT750DC A/B
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, MUFFLER BAND art. 18318-HN5-670
По запросу
2
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
3
BRACKET, R. MAIN STEP art. 50610-MCL-000
По запросу
4
BAR, R. STEP art. 50612-MR1-000
По запросу
5
BRACKET, R. STEP art. 50615-MCL-000
По запросу
6
BRACKET, L. STEP art. 50616-MCL-000
По запросу
7
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
8
STOPPER, STEP RUBBER art. 50619-MN0-000
По запросу
9
BRACKET, L. MAIN STEP art. 50620-MCL-000
По запросу
10
BAR, L. STEP art. 50642-MR1-000
По запросу
11
RUBBER, MAIN STEP art. 50661-MN0-000
По запросу
12
RUBBER, PILLION STEP art. 50710-377-000
По запросу
12
RUBBER, PILLION FOOTPEG art. 50716-371-660
По запросу
13
WASHER, PILLION STEP art. 50712-413-000
По запросу
14
BAR, PILLION STEP art. 50715-KC2-770
По запросу
15
BOLT, FLANGE (10X85) art. 90101-KL8-730
По запросу
16
BOLT, SPECIAL FLANGE (10X110) art. 90124-MCL-000
По запросу
17
WASHER, PLAIN (10.3MM) art. 90527-230-000
По запросу
18
BOLT, HEX. (6X12) art. 92101-06012-0A
По запросу
19
BOLT, HEX. CAP (6X38) art. 92501-06038-0A
По запросу
20
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
21
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
22
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
23
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
24
PIN A, PILLION STEP art. 95015-81000
По запросу
