модель 2002 года
- Модель VTR 1000F
- Код модели VTR1000F AC

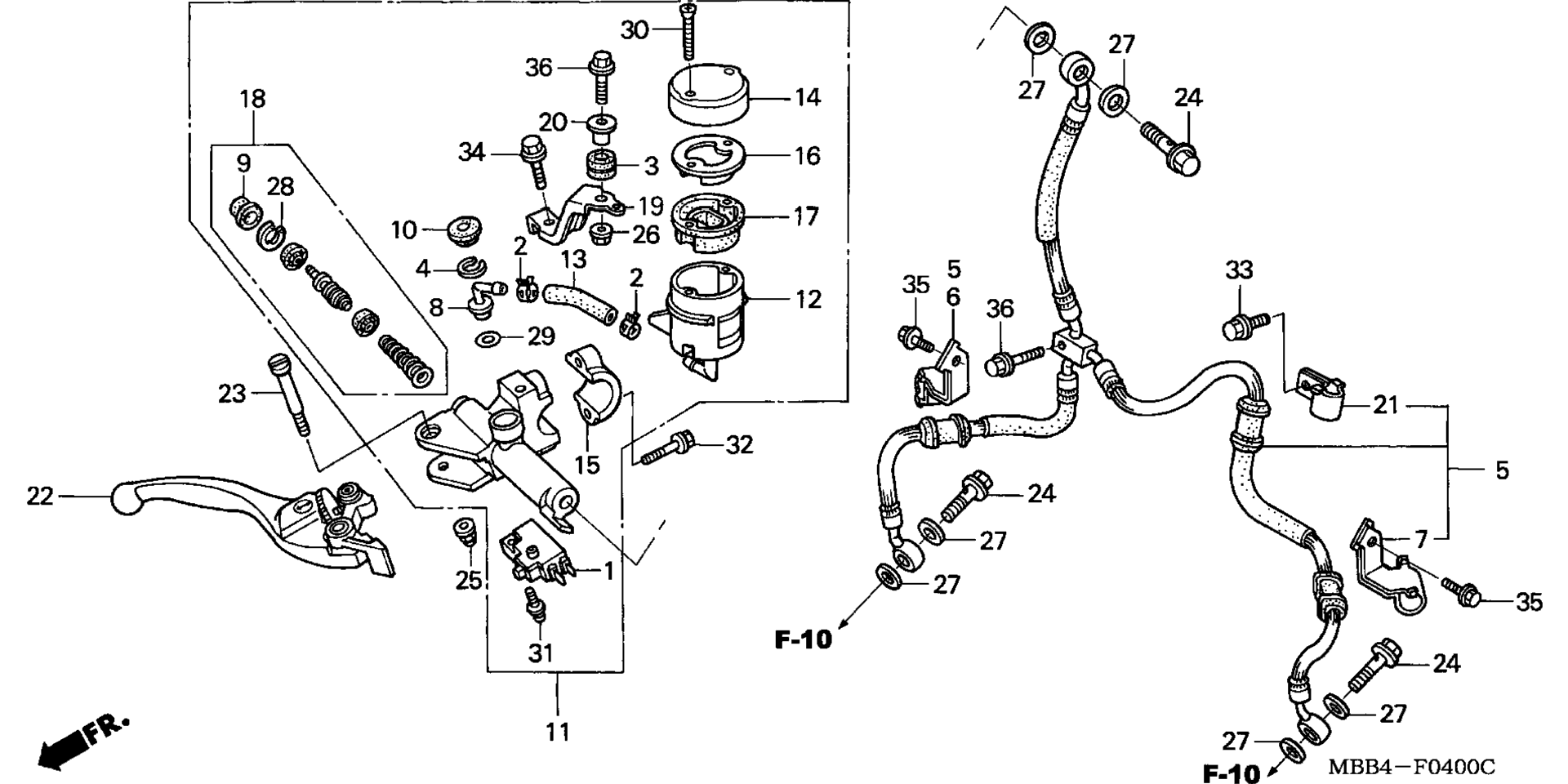

Схема переднего главного цилиндра тормоза для VTR1000F AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
3
RUBBER, OIL CUP MOUNTING art. 43516-HA2-000
По запросу
4
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
5
HOSE, FR. BRAKE art. 45125-MBB-D01
По запросу
6
CLAMP, R. FR. BRAKE HOSE art. 45157-MBB-000
По запросу
7
CLAMP, L. FR. BRAKE HOSE art. 45158-MBB-000
По запросу
8
CONNECTOR, MASTER CYLINDER art. 45503-KV3-006
По запросу
9
BOOT art. 45504-410-003
По запросу
10
COVER, DUST art. 45505-KV3-006
По запросу
11
MASTER CYLINDER SUB-ASSY., FR. (NISSIN) art. 45510-MW0-315
По запросу
12
CUP, OIL art. 45511-KV3-016
По запросу
13
HOSE, MASTER CYLINDER OIL art. 45512-MW0-006
По запросу
14
CAP, OIL CUP art. 45513-KV3-006
По запросу
15
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
16
PLATE, DIAPHRAGM art. 45518-KV3-006
По запросу
17
DIAPHRAGM art. 45520-KV3-006
По запросу
18
MASTER CYLINDER SET art. 45530-KV3-305
По запросу
19
STAY, FR. MASTER CYLINDER art. 45550-KY2-006
По запросу
20
COLLAR (6.3X13) art. 50324-425-010
По запросу
21
CLAMP, BRAKE HOSE art. 52115-ML8-670
По запросу
22
LEVER ASSY., R. HANDLE art. 53170-MBW-006
По запросу
23
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
24
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
25
NUT, CAP (6MM) art. 90201-415-000
По запросу
26
NUT, U (6MM) art. 90301-MG3-000
По запросу
27
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
28
CIRCLIP art. 90651-MA5-671
По запросу
29
O-RING (14.8X2.4) art. 91212-422-006
По запросу
30
SCREW, FLAT (4X50) art. 93600-04050-1G
По запросу
31
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
32
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
33
BOLT, FLANGE (6X10) art. 96300-06010-07
По запросу
34
BOLT, FLANGE (6X12) art. 96300-06012-07
По запросу
35
BOLT, FLANGE (6X14) art. 96001-06014-07
По запросу
36
BOLT, FLANGE (6X25) art. 96300-06025-07
По запросу
