модель 2002 года
- Модель VTX1800
- Код модели VTX1800S A

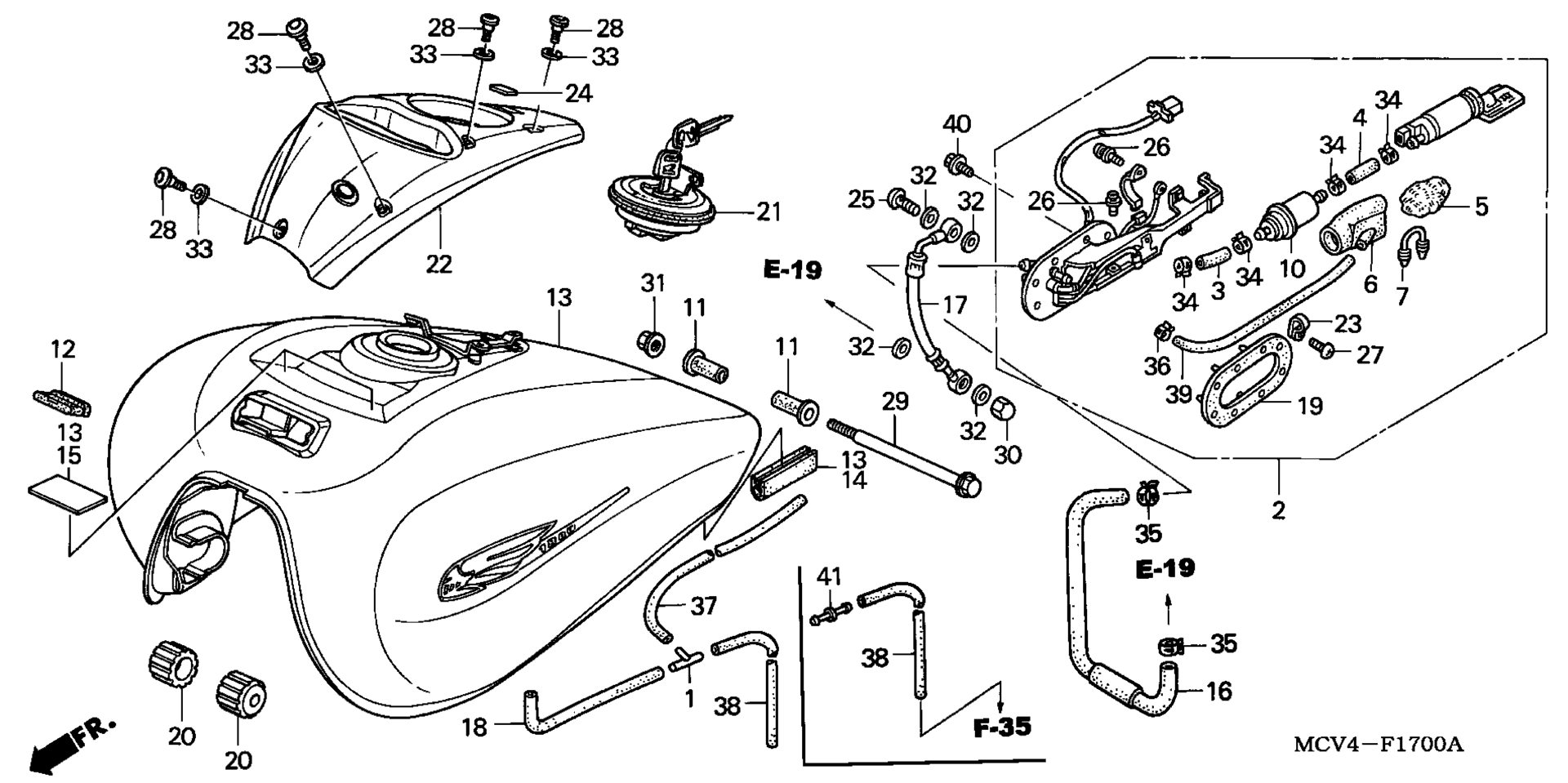

Схема топливного бака для VTX1800S A
Схема
Детали
Номер
Наименование детали
Цена
1
T-JOINT art. 16180-195-731
По запросу
2
PUMP ASSY., FUEL art. 16700-MCH-023
По запросу
3
HOSE A, PUMP art. 16711-MCH-003
По запросу
4
HOSE B, PUMP art. 16712-MAT-D01
По запросу
5
FILTER, FUEL RETURN art. 16714-MCH-000
По запросу
6
RUBBER, FUEL PUMP UNIT art. 16716-MCH-010
По запросу
7
STOPPER, FILTER art. 16717-MBG-000
По запросу
10
FILTER, FUEL art. 16900-MCH-003
По запросу
11
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
12
RUBBER, FR. TANK STAY art. 17512-GS9-000
По запросу
13
TANK SET, FUEL *YR232P* (WL) (PEARL SUNBURST ORANGE) art. 17520-MCV-670ZF
По запросу
13
TANK SET, FUEL *NH1* (WL) (BLACK) art. 17520-MCV-670ZA
По запросу
13
TANK SET, FUEL *P44P* (WL) (PEARL CHROMIUM PURPLE) art. 17520-MCV-670ZC
По запросу
13
TANK SET, FUEL *R274M* (WL) (DURANGO RED METALLIC) art. 17520-MCV-670ZH
По запросу
14
TRIM, FUEL TANK art. 17523-MCV-000
По запросу
15
PROTECTOR, FUEL TANK TOP art. 17524-MCV-000
По запросу
16
HOSE, FUEL RETURN art. 17525-MCH-003
По запросу
17
HOSE, FUEL FEED art. 17527-MCV-000
По запросу
18
TUBE, FUEL TANK BREATHER art. 17528-MCH-000
По запросу
19
GASKET, BASE art. 17574-MCH-000
По запросу
20
CUSHION, FR. FUEL TANK art. 17611-MCH-000
По запросу
21
CAP, FUEL FILLER art. 17620-MCH-013
По запросу
22
COVER, FR. TOP art. 17621-MCV-000
По запросу
23
CLAMP, IGNITION WIRE art. 30564-ZE8-003
По запросу
24
EMBLEM, WING MARK art. 86150-MCF-300
По запросу
25
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
26
SCREW-WASHER (4X10) art. 90110-MCH-000
По запросу
27
SCREW, SPECIAL (5X10) art. 90111-MAZ-000
По запросу
28
SCREW, SPECIAL (5X10.5) art. 90114-MCH-000
По запросу
29
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
30
NUT, SEALING (12MM) art. 90201-MCH-000
По запросу
31
NUT, U (6MM) art. 90301-473-003
По запросу
32
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
33
WASHER, TOP COVER SETTING art. 90508-MCH-000
По запросу
34
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
35
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
36
CLAMP, TUBE (D8.5) art. 95002-40850-04
По запросу
37
BULK HOSE, VACUUM (4.5X1000) (4.5X510) art. 95005-45001-10M
По запросу
38
BULK HOSE, VACUUM (4.5X1000) (4.5X700) art. 95005-45001-10M
По запросу
39
BULK HOSE, VACUUM (5X1000) (5X315) art. 95005-50001-50M
По запросу
40
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
