модель 2002 года
- Модель XR250
- Код модели XR250R AC

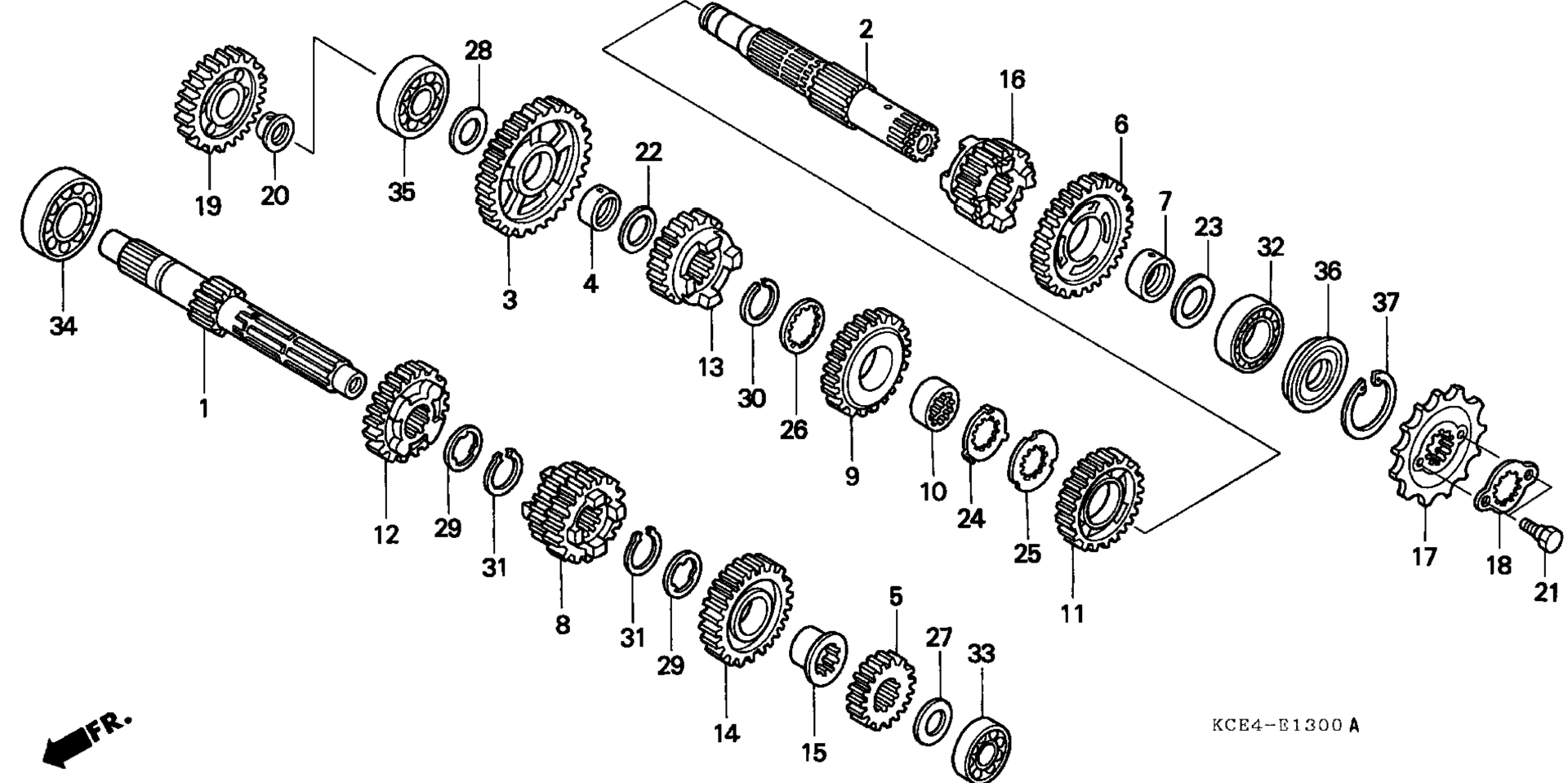

Схема трансмиссии для XR250R AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23210-KW3-010
По запросу
2
COUNTERSHAFT art. 23220-KCZ-000
По запросу
3
GEAR, COUNTERSHAFT LOW (36T) art. 23411-KCZ-000
По запросу
4
BUSH (18X23X9.5) art. 23412-KCZ-000
По запросу
5
GEAR, MAINSHAFT SECOND (17T) art. 23421-KCE-670
По запросу
6
GEAR, COUNTERSHAFT SECOND (33T) art. 23431-KCE-670
По запросу
7
BUSH (22X25X10) art. 23432-KCZ-000
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (20T/23T) art. 23441-KCE-670
По запросу
9
GEAR, COUNTERSHAFT THIRD (29T) art. 23451-KCZ-000
По запросу
10
COLLAR, SPLINE (22X25X9) art. 23452-KW3-000
По запросу
11
GEAR, COUNTERSHAFT FOURTH (27T) art. 23471-KCE-670
По запросу
12
GEAR, MAINSHAFT FIFTH (25T) art. 23481-KCE-670
По запросу
13
GEAR, COUNTERSHAFT FIFTH (24T) art. 23491-KCZ-000
По запросу
14
GEAR, MAINSHAFT SIXTH (27T) art. 23501-KCZ-000
По запросу
15
COLLAR, SPLINE (23MM) art. 23505-KW3-000
По запросу
16
GEAR, COUNTERSHAFT SIXTH (22T) art. 23511-KCZ-010
По запросу
17
SPROCKET, DRIVE (13T) art. 23801-KCE-670
По запросу
18
PLATE, FIXING art. 23802-KW3-010
По запросу
19
GEAR, KICK STARTER IDLE (24T) art. 28221-KCE-670
По запросу
20
BUSH (15MM) art. 28222-KK0-000
По запросу
21
BOLT, DRIVE SPROCKET FIXING art. 90084-041-000
По запросу
22
WASHER, THRUST (18MM) art. 90401-KCZ-000
По запросу
23
Шайба 22.2 мм Honda art. 90401-KE7-000
от 578 ₽
24
WASHER, LOCK INVOLUTE (22X27X0.8) art. 90402-KW3-000
По запросу
25
WASHER, THRUST INVOLUTE (22X30X1.6) art. 90403-KW3-000
По запросу
26
WASHER, THRUST INVOLUTE (22X21X1) art. 90404-KW3-000
По запросу
27
WASHER, THRUST (15MM) art. 90451-107-000
По запросу
28
WASHER, THRUST (17MM) art. 90454-KF0-000
По запросу
29
WASHER A, SPLINE (20MM) art. 90455-107-000
По запросу
30
CIRCLIP (OUTER) (22MM) art. 90601-437-000
По запросу
31
SET-RING (20MM) art. 90605-200-000
По запросу
32
BEARING, BALL (62/22) (KOYO) art. 91004-KW3-004
По запросу
33
BEARING, BALL (6202) (NTN) art. 91005-KK0-003
По запросу
34
BEARING, BALL (6204) (NTN) art. 91006-KK0-003
По запросу
35
BEARING, RADIAL BALL (17X42X12) (NTN) art. 91007-KK0-000
По запросу
36
OIL SEAL (21.5X32X3.5) (ARAI) art. 91201-KCZ-003
По запросу
37
CIRCLIP (INNER) (37MM) art. 94520-37100
По запросу
