модель 2002 года
- Модель XR70
- Код модели XR70R A

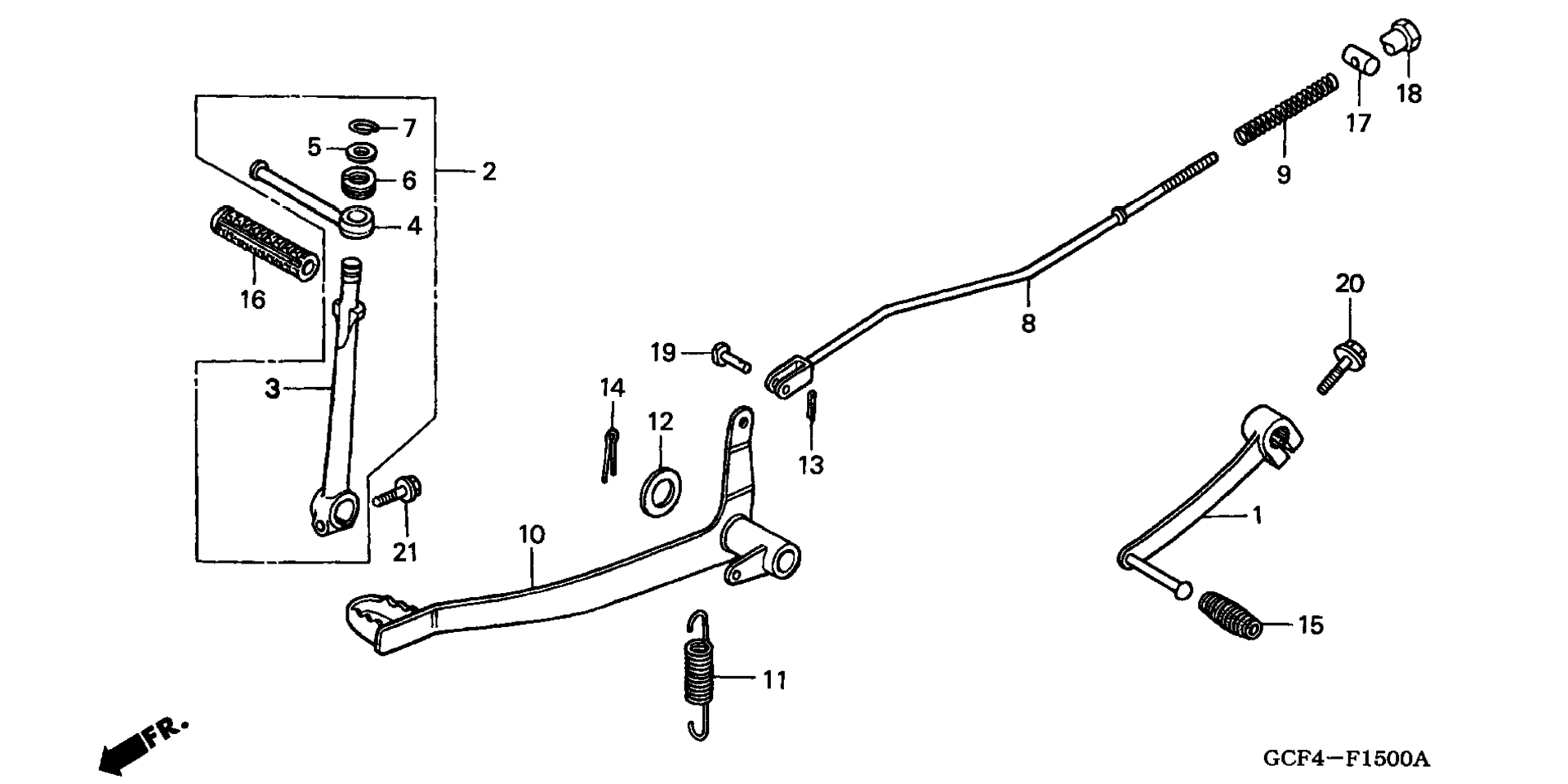

Схема тормоза Pedal для XR70R A
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24701-GEL-770
По запросу
2
ARM ASSY., KICK STARTER art. 28300-GEL-770
По запросу
3
ARM, KICK STARTER art. 28301-120-000
По запросу
5
WASHER, KICK STARTER KNUCKLE art. 28303-001-000
По запросу
6
SPRING, KICK STARTER KNUCKLE art. 28322-001-000
По запросу
7
CLIP, KICK STARTER KNUCKLE art. 28324-001-000
По запросу
8
ROD, RR. BRAKE art. 43451-GCF-J10
По запросу
9
SPRING A, BRAKE ROD art. 95014-73100
По запросу
10
PEDAL, BRAKE art. 46500-GEL-770
По запросу
11
SPRING, BRAKE PEDAL art. 46514-GCF-670
По запросу
12
WASHER, PLAIN (14MM) art. 94102-14000
По запросу
13
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
14
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
14
PIN, SPLIT (3.0X30) art. 94201-30450
По запросу
15
RUBBER, CHANGE PEDAL art. 95011-40000
По запросу
16
RUBBER A, KICK STARTER art. 95011-51000
По запросу
17
JOINT B, BRAKE ARM art. 95015-32001
По запросу
18
NUT B, BRAKE ROD ADJUSTING art. 95015-42000
По запросу
19
PIN C, JOINT art. 95015-53000
По запросу
20
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
21
Болт 6х22 Honda art. 95701-06022-00
По запросу
