модель 2003 года
- Модель CB900F
- Код модели CB900F AC

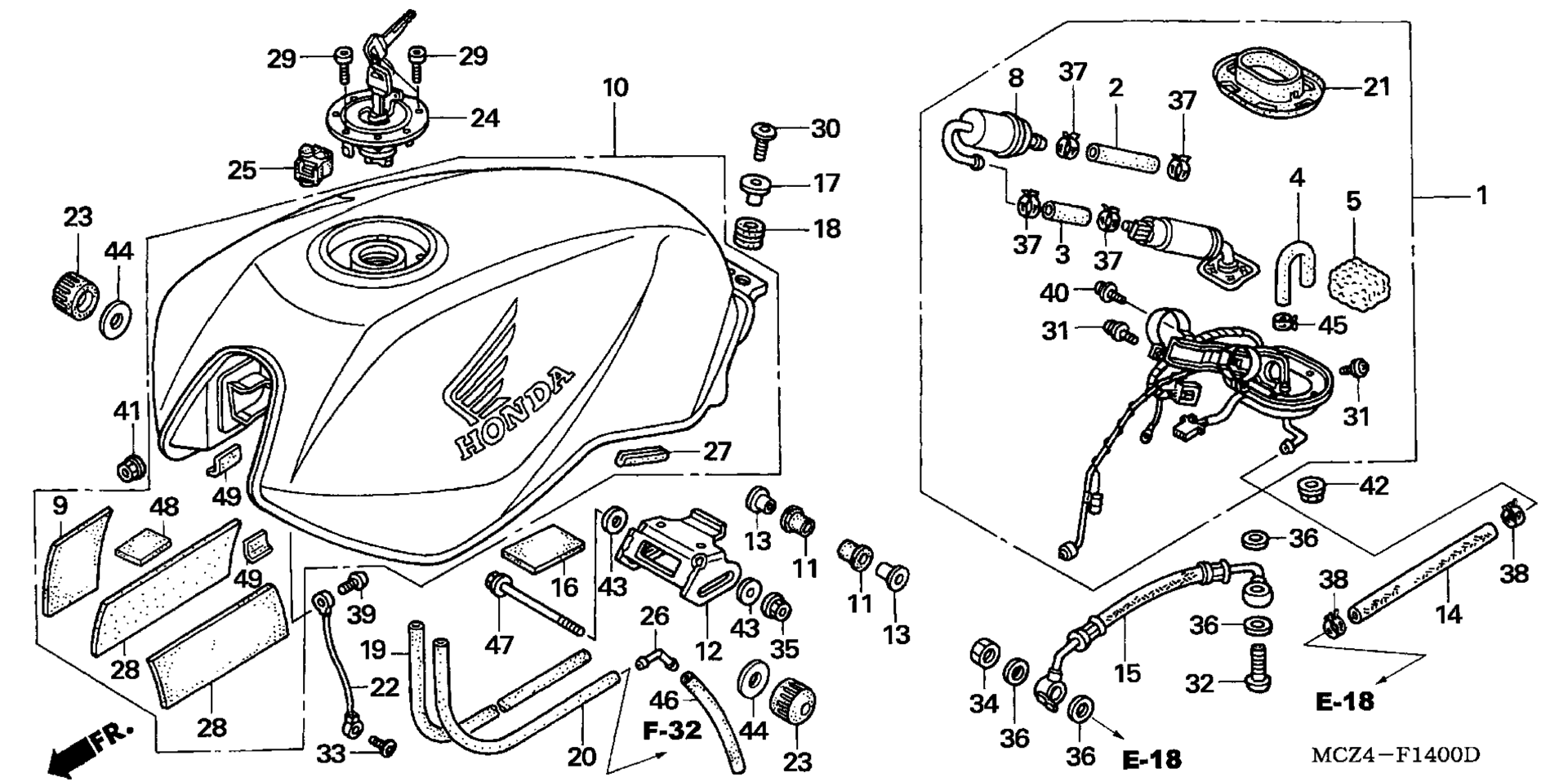

Схема топливного бака для CB900F AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MCZ-013
По запросу
2
HOSE A, PUMP art. 16711-MAT-D00
По запросу
3
HOSE B, PUMP art. 16712-MAT-D01
По запросу
4
TUBE, FUEL PUMP RETURN art. 16713-MBG-010
По запросу
5
FILTER, FUEL RETURN art. 16714-MBG-000
По запросу
8
FILTER, FUEL art. 16900-MBG-013
По запросу
9
MAT, CARBURETOR COVER art. 17269-MZ5-920
По запросу
10
TANK SET, FUEL (TYPE6) (WL) art. 17500-MCZ-770ZF
По запросу
10
TANK SET, FUEL (TYPE1) (WL) art. 17500-MCZ-L00ZB
По запросу
11
CUSHION, RR. FUEL TANK PIVOT art. 17506-MCZ-000
По запросу
12
STAY, RR. FUEL TANK art. 17516-MCZ-000
По запросу
13
COLLAR, TANK SETTING art. 17517-MCZ-000
По запросу
14
HOSE, FUEL RETURN art. 17525-MCZ-003
По запросу
15
HOSE, FUEL FEED art. 17527-MCZ-003
По запросу
16
CUSHION, RR. FUEL TANK art. 17528-MCZ-000
По запросу
17
COLLAR, TANK art. 17530-MCZ-000
По запросу
18
RUBBER, TANK art. 17531-MCZ-000
По запросу
19
TUBE, DRAIN art. 17543-MCZ-000
По запросу
20
TUBE, BREATHER art. 17544-MCZ-000
По запросу
21
GASKET, BASE art. 17574-MCZ-000
По запросу
22
CABLE, FUEL TANK STOPPER art. 17575-MCZ-000
По запросу
23
CUSHION, FR. FUEL TANK art. 17611-425-000
По запросу
24
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
27
RUBBER, PROTECTOR art. 64121-MCZ-000
По запросу
28
MAT, SIDE COVER art. 83415-KFG-300
По запросу
29
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
30
BOLT, SPECIAL (6X22) art. 90085-KFB-000
По запросу
31
SCREW-WASHER, LOCK (4X8) art. 90105-MBG-000
По запросу
32
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
33
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
34
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
35
NUT, U (6MM) art. 90301-473-003
По запросу
36
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
37
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
38
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
39
SCREW, PAN (5X14) art. 93500-05014-0A
По запросу
40
SCREW-WASHER (6X14) art. 93893-06014-08
По запросу
41
NUT, FLANGE (5MM) art. 94050-05000
По запросу
42
NUT, FLANGE (6MM) art. 94050-06080
По запросу
43
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
44
WASHER, PLAIN (10MM) art. 94103-10000
По запросу
45
CLAMP, TUBE (D8.5) art. 95002-40850-04
По запросу
47
BOLT, FLANGE (6X100) art. 95701-06100-00
По запросу
