модель 2003 года
- Модель CR85R
- Код модели CR85RB A

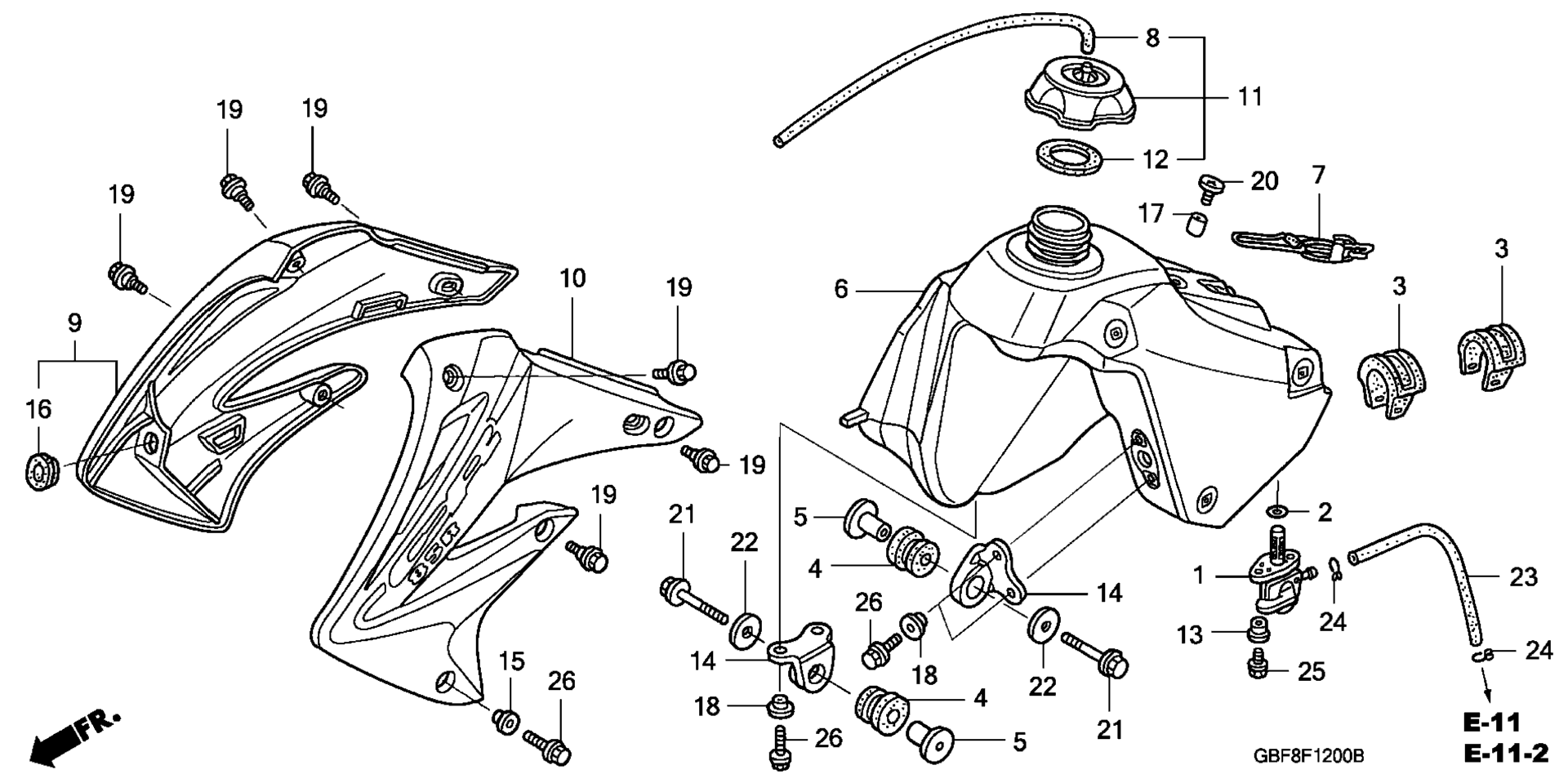

Схема топливного бака для CR85RB A
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-GS2-911
По запросу
2
O-RING (11.8X3.55) art. 16997-467-000
По запросу
3
RUBBER, TANK SETTING art. 17504-GC4-830
По запросу
4
RUBBER, TANK MOUNTING art. 17508-GBF-830
По запросу
5
COLLAR, TANK SETTING art. 17509-KS6-700
По запросу
6
TANK, FUEL art. 17510-GBF-K20
По запросу
7
BAND, RR. TANK art. 17516-GBF-830
По запросу
8
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
9
SHROUD SET, R. TANK (TYPE1) (WL) art. 17545-GBF-K00ZA
По запросу
10
SHROUD SET, L. TANK (TYPE1) (WL) art. 17555-GBF-K00ZA
По запросу
11
CAP ASSY., FUEL TANK art. 17620-ML3-600
По запросу
12
GASKET, FUEL TANK CAP art. 17624-KA4-000
По запросу
13
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
14
BRACKET, FR. FUEL TANK art. 17634-KZ3-860
По запросу
15
COLLAR, FR. WHEEL COVER art. 44125-MN5-000
По запросу
16
GROMMET, SPEAKER PANEL art. 64266-MG9-770
По запросу
17
COLLAR, BATTERY (LOWER) art. 83607-356-000
По запросу
18
COLLAR art. 84706-415-000
По запросу
19
BOLT, FLANGE (6MM) art. 90113-GF0-000
По запросу
20
SCREW, COWL SETTING (LOWER) art. 90124-MM9-000
По запросу
21
BOLT, FLANGE (6X40) art. 90137-KA3-830
По запросу
22
WASHER, FENDER MOUNTING art. 90506-430-000
По запросу
23
BULK HOSE, FUEL (5.5X3000) (5.3X135) art. 95001-55003-60M
По запросу
24
CLIP, TUBE (B10) art. 95002-02100
По запросу
25
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
26
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
