модель 2003 года
- Модель GL1500
- Код модели GL1500CD A

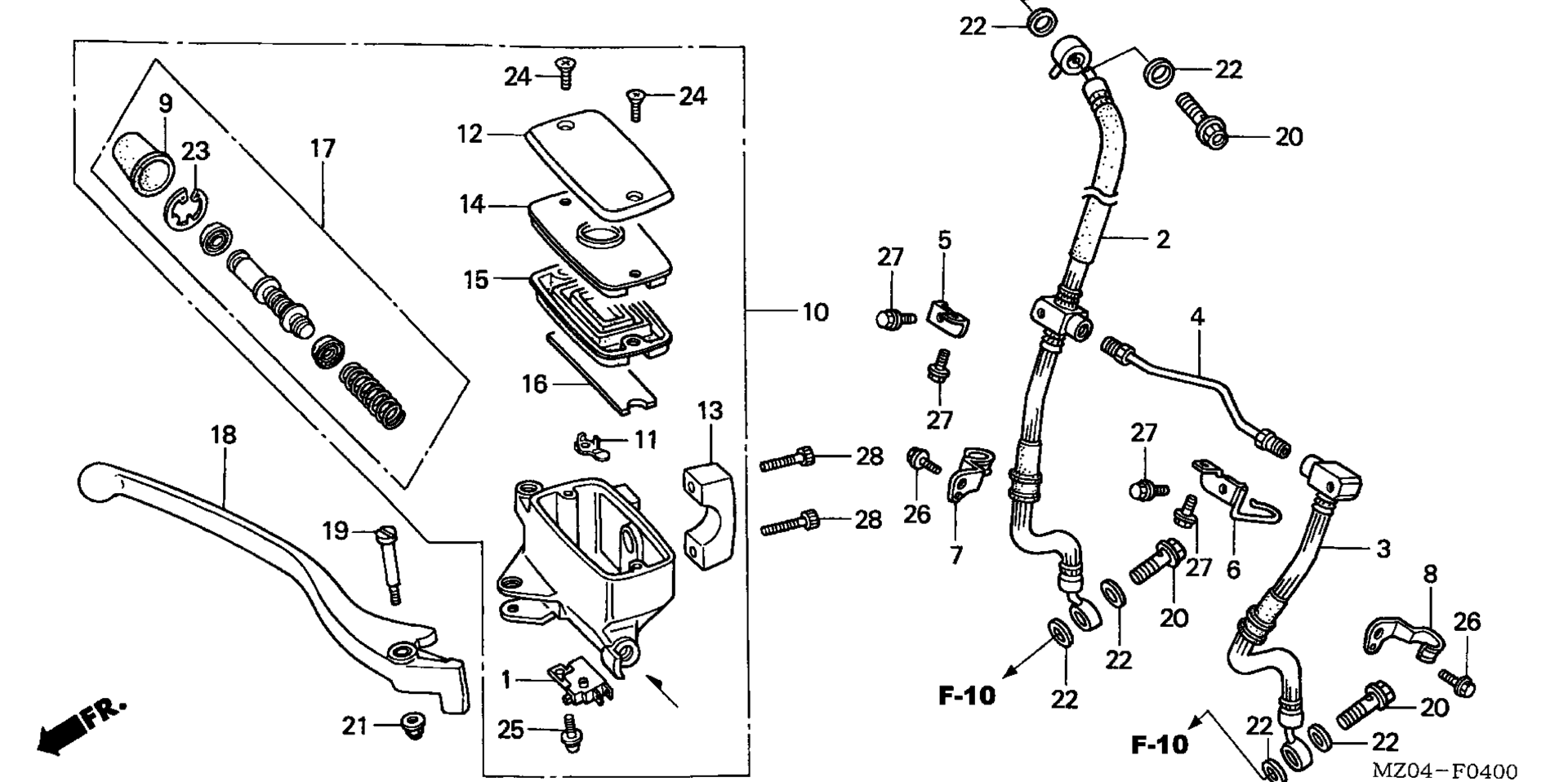

Схема переднего главного цилиндра тормоза для GL1500CD A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
HOSE, R. FR. BRAKE art. 45125-MZ0-A41
По запросу
3
HOSE, L. FR. BRAKE art. 45126-MZ0-A41
По запросу
4
PIPE, FR. BRAKE art. 45135-MZ0-000
По запросу
5
STAY, R. FR. BRAKE HOSE art. 45155-MZ0-000
По запросу
6
STAY, L. FR. BRAKE HOSE art. 45156-MZ0-000
По запросу
7
CLAMP, R. FR. BRAKE HOSE art. 45157-MZ0-000
По запросу
8
CLAMP, L. FR. BRAKE HOSE art. 45158-MZ0-000
По запросу
9
BOOT art. 45504-410-003
По запросу
10
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-MZ0-A41
По запросу
11
PROTECTOR art. 45512-MA6-006
По запросу
12
CAP, MASTER CYLINDER (NISSIN) art. 45513-MR1-016
По запросу
13
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MR1-671
По запросу
14
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
15
DIAPHRAGM art. 45520-MM5-006
По запросу
16
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-MN5-006
По запросу
17
MASTER CYLINDER SET art. 45530-MA4-671
По запросу
18
LEVER, R. HANDLE art. 53175-MR1-671
По запросу
19
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
20
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
21
NUT, CAP (6MM) art. 90201-415-000
По запросу
22
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
23
CIRCLIP art. 90651-MA5-671
По запросу
24
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
25
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
26
BOLT, FLANGE (6X10) art. 96001-06010-02
По запросу
27
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
28
BOLT, SOCKET (6X22) art. 96600-06022-10
По запросу
