модель 2003 года
- Модель ST 1100
- Код модели ST1100P A

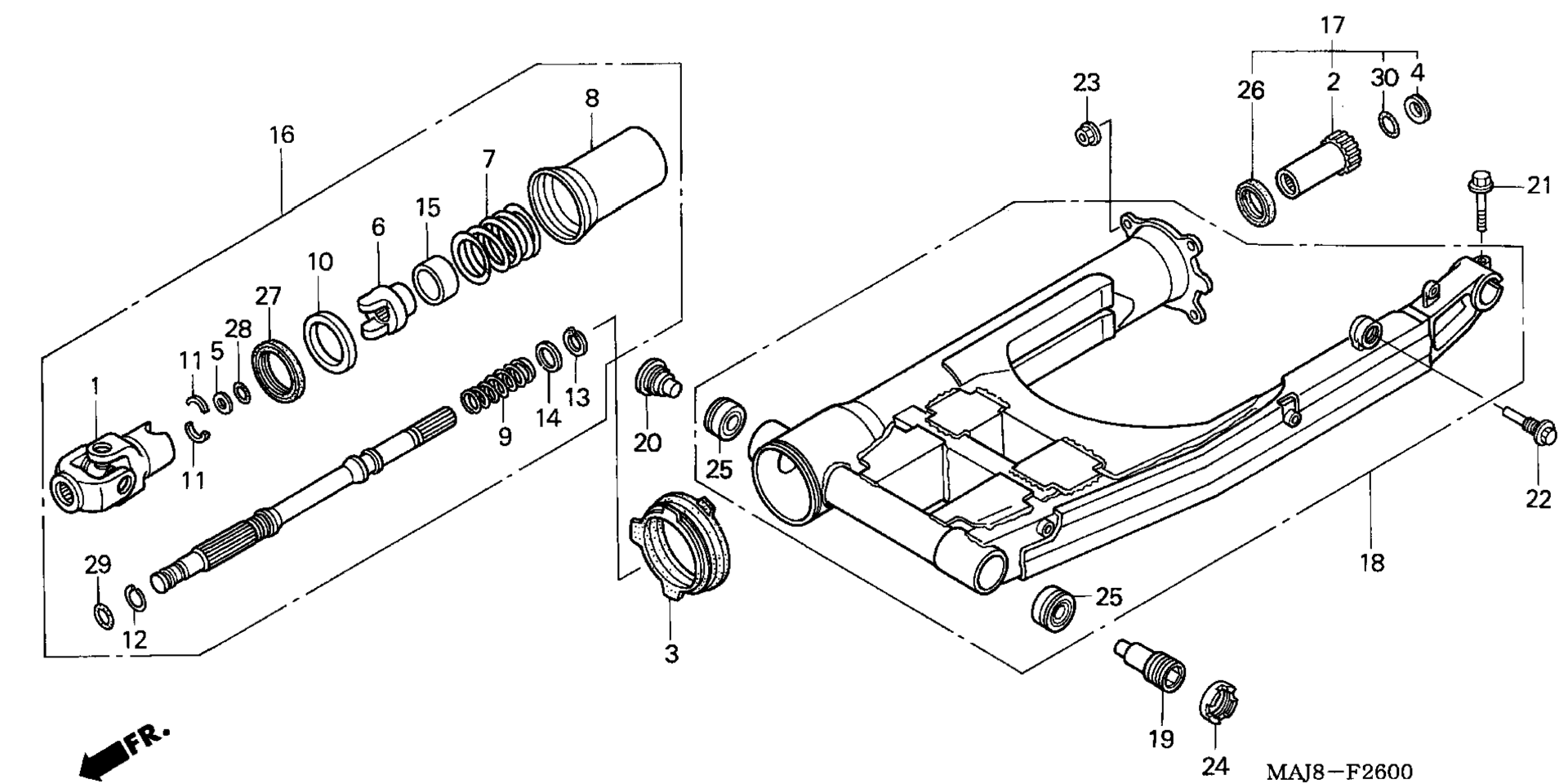

Схема маятниковая вилки для ST1100P A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MY3-003
По запросу
2
JOINT, PROPELLER SHAFT art. 40202-MT3-000
По запросу
3
BOOT, JOINT art. 40207-MT3-610
По запросу
4
CAP, PROPELLER SHAFT art. 40210-MT3-000
По запросу
5
WASHER, THRUST art. 40211-MT3-000
По запросу
6
LIFTER, DAMPER art. 40212-MT3-000
По запросу
7
SPRING, DAMPER CAM art. 40213-MB0-010
По запросу
8
COVER, DAMPER art. 40214-MT3-000
По запросу
9
SPRING, PROPELLER SHAFT art. 40215-MG9-000
По запросу
10
GUIDE, OIL SEAL art. 40217-MT3-000
По запросу
11
WASHER, YOKE JOINT art. 40218-MT3-000
По запросу
12
RING, DAMPER COVER art. 40219-MB0-000
По запросу
13
CIRCLIP art. 40219-MG9-000
По запросу
14
STOPPER, PROPELLER SHAFT art. 40222-MG9-000
По запросу
15
STOPPER, DAMPER LIFTER art. 40224-MT3-000
По запросу
16
SHAFT ASSY., PROPELLER art. 40250-MY3-003
По запросу
17
JOINT ASSY., PROPELLER SHAFT art. 40255-MT3-000
По запросу
18
SWINGARM ASSY., RR. art. 52100-MAJ-G40
По запросу
19
BOLT, L. SWINGARM PIVOT art. 90121-MT3-000
По запросу
20
BOLT, L. SWINGARM PIVOT art. 90122-MB0-000
По запросу
21
BOLT, HANDLEBAR SETTING art. 90153-438-000
По запросу
22
BOLT, BRAKE STOPPER art. 90158-MN5-000
По запросу
23
NUT, HEX. (10MM) art. 90308-357-000
По запросу
24
NUT, SWINGARM PIVOT LOCK art. 90355-469-000
По запросу
25
BEARING, TAPER ROLLER (17X40X13.25) (KOYO) art. 91066-HA7-672
По запросу
26
OIL SEAL (30X43X7) art. 91263-MT3-005
По запросу
27
OIL SEAL (44X54X6) art. 91271-MT3-003
По запросу
28
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
29
O-RING (19X1.9) art. 91361-MB0-000
По запросу
30
O-RING (24.5X1.9) art. 91307-PY4-003
По запросу
