модель 2003 года
- Модель VT1100
- Код модели VT1100C2 AC

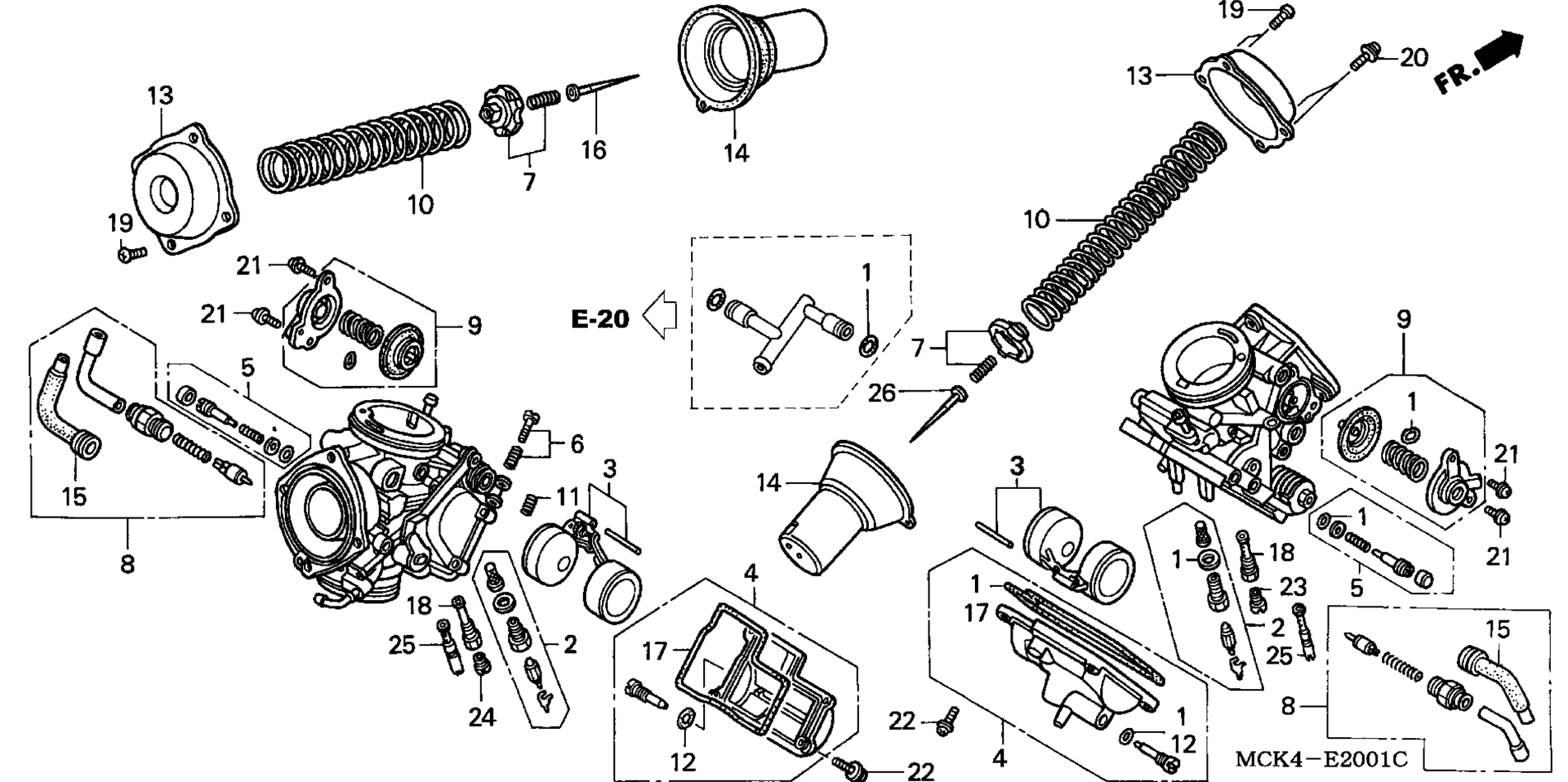

Схема карбюратора (COMPONENTS) для VT1100C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MAH-750
По запросу
2
VALVE SET, FLOAT art. 16011-MAH-000
По запросу
3
FLOAT SET art. 16013-MAH-000
По запросу
4
CHAMBER SET, FLOAT art. 16015-MAH-750
По запросу
5
SCREW SET art. 16016-MAH-670
По запросу
6
SCREW SET C art. 16029-MB0-671
По запросу
7
PLATE SET, VALVE art. 16037-MAK-000
По запросу
8
VALVE SET, STARTER art. 16046-MZ6-730
По запросу
9
VALVE SET, AIR CUT art. 16048-MAH-610
По запросу
10
SPRING, COMPRESSION COIL art. 16050-MCK-A01
По запросу
11
SPRING art. 16052-ME9-672
По запросу
12
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
13
TOP art. 16107-MM8-004
По запросу
14
PISTON, VACUUM art. 16111-MBH-670
По запросу
15
CAP, CABLE SEALING art. 16118-ME9-671
По запросу
16
NEEDLE, JET art. 16131-MCK-A01
По запросу
17
GASKET, FLOAT CHAMBER art. 16163-MAH-750
По запросу
18
HOLDER, NEEDLE JET art. 16165-MCK-G01
По запросу
19
SCREW, PAN (4X10) art. 93500-04010-0A
По запросу
20
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
21
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
22
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
23
JET, MAIN (#175) art. 99101-MCK-1750
По запросу
24
JET, MAIN (#180) art. 99101-MCK-1800
По запросу
25
JET, SLOW (#42) art. 99103-MV9-0420
По запросу
26
NEEDLE, JET art. 16132-MCK-A01
По запросу
