модель 2003 года
- Модель VT1100
- Код модели VT1100C2 A

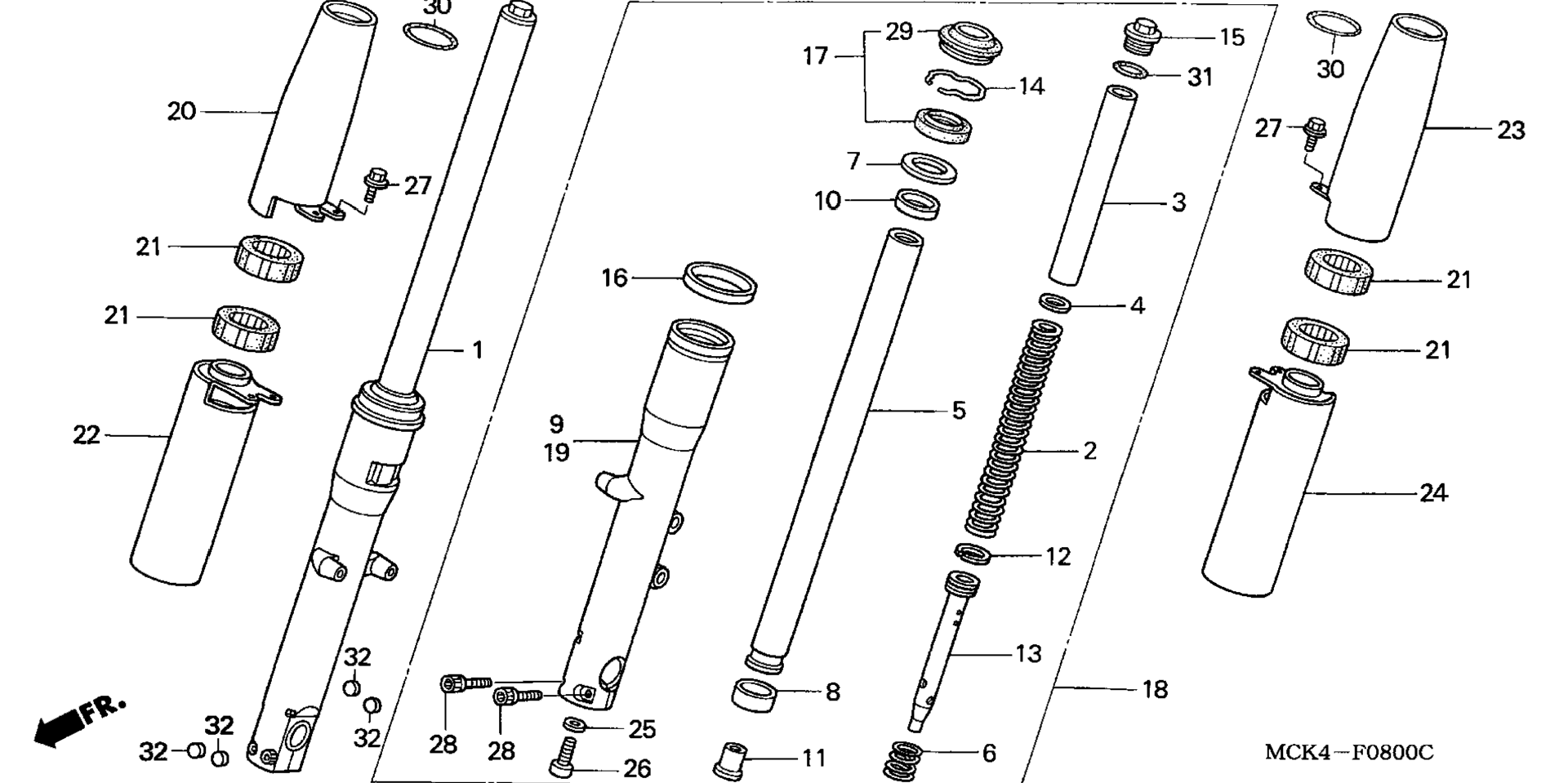

Схема передней вилки для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK ASSY., R. FR. art. 51400-MCK-A01
По запросу
2
SPRING, FR. FORK art. 51401-MCK-A01
По запросу
3
SPACER, SPRING art. 51402-MCK-A01
По запросу
4
WASHER art. 51404-MBA-003
По запросу
5
PIPE, FR. FORK art. 51410-MCK-A01
По запросу
6
SPRING, FR. REBOUND art. 51411-MBA-003
По запросу
7
WASHER art. 51412-KA4-004
По запросу
8
BUSH, SLIDER art. 51415-MBA-013
По запросу
9
CASE, R. (LOWER) art. 51421-MCK-A01
По запросу
10
BUSH, FORK PIPE art. 51424-KZ1-671
По запросу
11
PIECE, OIL LOCK art. 51431-MBA-003
По запросу
12
RING, PISTON art. 51437-MBA-003
По запросу
13
PIPE, SEAT art. 51440-MCK-A01
По запросу
14
RING, SNAP art. 51447-KA4-004
По запросу
15
BOLT, FR. FORK art. 51450-MBA-003
По запросу
16
GUIDE, COVER art. 51460-MCK-A01
По запросу
17
SEAL SET, FR. FORK art. 51490-MCK-A01
По запросу
18
FORK ASSY., L. FR. art. 51500-MCK-A01
По запросу
19
CASE, L. (LOWER) art. 51521-MCK-A01
По запросу
20
COVER, R. FR. FORK TOP art. 51610-MBA-000
По запросу
21
MOUNT, FR. FORK COVER art. 51611-MBA-000
По запросу
22
COVER, R. FR. FORK (LOWER) art. 51620-MBH-000
По запросу
23
COVER, L. FR. FORK TOP art. 51660-MBA-000
По запросу
24
COVER, L. FR. FORK (LOWER) art. 51670-MBH-000
По запросу
25
WASHER, OIL BOLT art. 52442-KA3-731
По запросу
26
BOLT, SOCKET (10X25) art. 90116-KK0-004
По запросу
27
BOLT, FLANGE (6X12) art. 90123-MBA-000
По запросу
28
BOLT, SOCKET (8X35) art. 90151-MBA-003
По запросу
29
DUST SEAL art. 91254-MCK-A01
По запросу
30
O-RING (39.5X5) art. 91305-MC7-000
По запросу
31
O-RING (31.7X3.5) art. 91356-KT1-671
По запросу
32
CAP, SOCKET BOLT (8MM) art. 91455-MB0-010
По запросу
