модель 2003 года
- Модель VT600
- Код модели VT600CD A

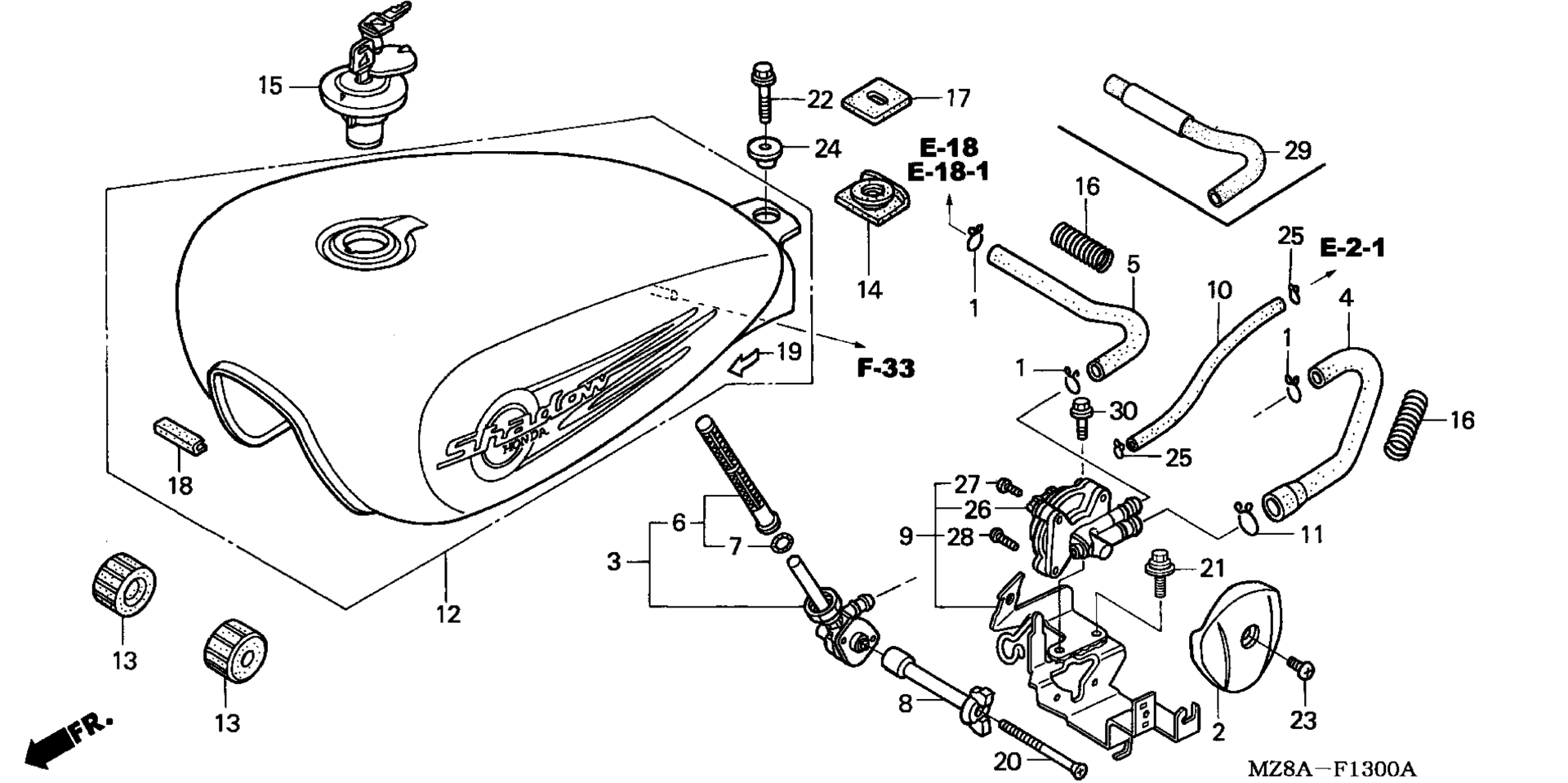

Схема топливного бака для VT600CD A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-551-000
По запросу
2
COVER, THROTTLE LINK art. 16112-MR1-000
По запросу
3
PETCOCK ASSY. art. 16950-MZ8-L23
По запросу
4
TUBE A, FUEL art. 16951-MZ8-G20
По запросу
5
TUBE B, FUEL art. 16952-MZ8-G20
По запросу
6
SCREEN SET, FUEL STRAINER art. 16952-MZ8-L21
По запросу
7
O-RING art. 16958-KM9-005
По запросу
8
LEVER, PETCOCK art. 16963-MZ8-G20
По запросу
9
PETCOCK ASSY., AUTOMATIC art. 16970-MZ8-G23
По запросу
10
TUBE, AUTO PETCOCK art. 16981-MZ8-G20
По запросу
11
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
12
TANK SET, FUEL (TYPE3) (WL) art. 17520-MZ8-W30ZA
По запросу
12
TANK SET, FUEL (TYPE1) (WL) art. 17520-MZ8-L80ZA
По запросу
12
TANK SET, FUEL (TYPE1) (WL) art. 17520-MZ8-M50ZA
По запросу
13
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
14
CUSHION, RR. FUEL TANK art. 17613-MR1-000
По запросу
15
CAP, FUEL FILLER art. 17620-KR3-023
По запросу
16
WIRE, GUARD art. 17672-MY1-000
По запросу
17
RUBBER, RR. FUEL TANK SETTING art. 80101-KW9-970
По запросу
18
RUBBER, PROTECTOR art. 83171-KW9-680
По запросу
19
MARK, FUEL PETCOCK (TYPE4) art. 83607-KV3-300ZD
По запросу
20
SCREW, OVAL (5X80) art. 90020-MZ8-G20
По запросу
21
Болт-шайба 6X16 Honda art. 90102-KS6-000
от 1 491 ₽
22
BOLT, SPECIAL FLANGE (8X28) art. 90103-MB0-000
По запросу
23
SCREW A, COWL SETTING (LOWER) art. 90105-MJ6-841
По запросу
24
COLLAR, FUEL TANK SETTING art. 90324-MZ8-G20
По запросу
25
CLIP, TUBE (B7) art. 95002-02070
По запросу
26
COVER SET, PETCOCK art. 16953-MN5-023
По запросу
27
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
28
SCREW-WASHER (4X20) art. 93892-04020-10
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
