модель 2003 года
- Модель VTX1300
- Код модели VTX1300S A

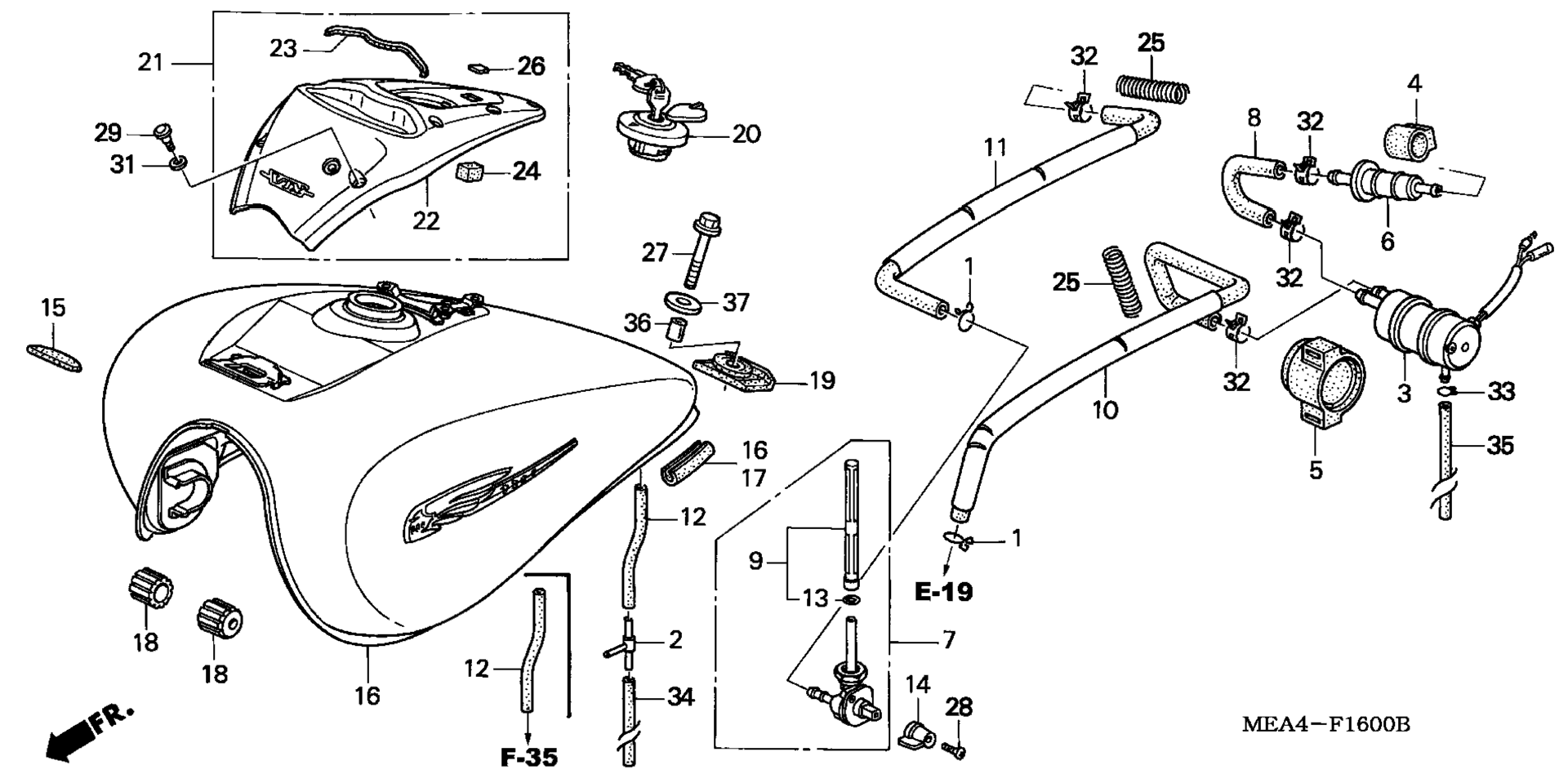

Схема топливного бака (VTX1300S'03) для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
2
T-JOINT art. 16180-195-731
По запросу
3
PUMP, FUEL art. 16710-MEA-672
По запросу
4
HOLDER, STRAINER art. 16711-MF2-000
По запросу
5
RUBBER, FUEL PUMP MOUNTING art. 16711-MN8-000
По запросу
6
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
7
PETCOCK ASSY. art. 16950-MEA-672
По запросу
8
TUBE A, FUEL art. 16951-MEA-670
По запросу
9
SCREEN SET, FUEL STRAINER art. 16952-MAZ-003
По запросу
10
TUBE B, FUEL art. 16952-MEA-670
По запросу
11
TUBE C, FUEL art. 16953-MEA-670
По запросу
12
TUBE (3.5X300) art. 16956-MEA-670
По запросу
13
O-RING art. 16958-KM9-005
По запросу
14
LEVER, PETCOCK art. 16963-MY5-610
По запросу
15
RUBBER, FR. FUEL TANK art. 17511-KGB-610
По запросу
16
TANK SET, FUEL *YR232P* (WL) (PEARL SUNBURST ORANGE) art. 17520-MEA-671ZF
По запросу
16
TANK SET, FUEL *R274M* (WL) (DURANGO RED METALLIC) art. 17520-MEA-671ZE
По запросу
16
TANK SET, FUEL *P44P* (WL) (PEARL CHROMIUM PURPLE) art. 17520-MEA-671ZC
По запросу
16
TANK SET, FUEL *NH1* (WL) (BLACK) art. 17520-MEA-671ZA
По запросу
17
TRIM, FUEL TANK art. 17523-MEA-670
По запросу
18
CUSHION, FR. FUEL TANK art. 17611-MCH-000
По запросу
19
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
20
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
21
COVER SET, FR. TOP (TYPE1) (WL) art. 17620-MEA-670ZA
По запросу
22
COVER, FR. TOP art. 17621-MEA-670
По запросу
23
SEAL, FR. TOP COVER art. 17622-MEA-670
По запросу
24
CUSHION, FR. TOP COVER art. 17624-MEA-670
По запросу
25
WIRE, GUARD art. 17672-MY1-000
По запросу
26
EMBLEM, PRODUCT (MARUI) art. 86150-KPG-901
По запросу
27
BOLT, FLANGE (8X39) art. 90021-MEA-670
По запросу
28
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
29
SCREW, SPECIAL (5X10.5) art. 90114-MCH-000
По запросу
31
WASHER, TOP COVER SETTING art. 90508-MCH-000
По запросу
32
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
33
CLIP, TUBE (C9) art. 95002-50000
По запросу
34
BULK HOSE, VACUUM (4.5X1000) (4.5X510) art. 95005-45001-10M
По запросу
35
BULK HOSE, VACUUM (5X3000) (5X300) art. 95005-50003-30M
По запросу
36
COLLAR, FUEL TANK MOUNTING art. 17515-MAH-000
По запросу
37
WASHER (8.5X28) art. 90534-MV4-000
По запросу
