модель 2003 года
- Модель VTX1800
- Код модели VTX1800C A

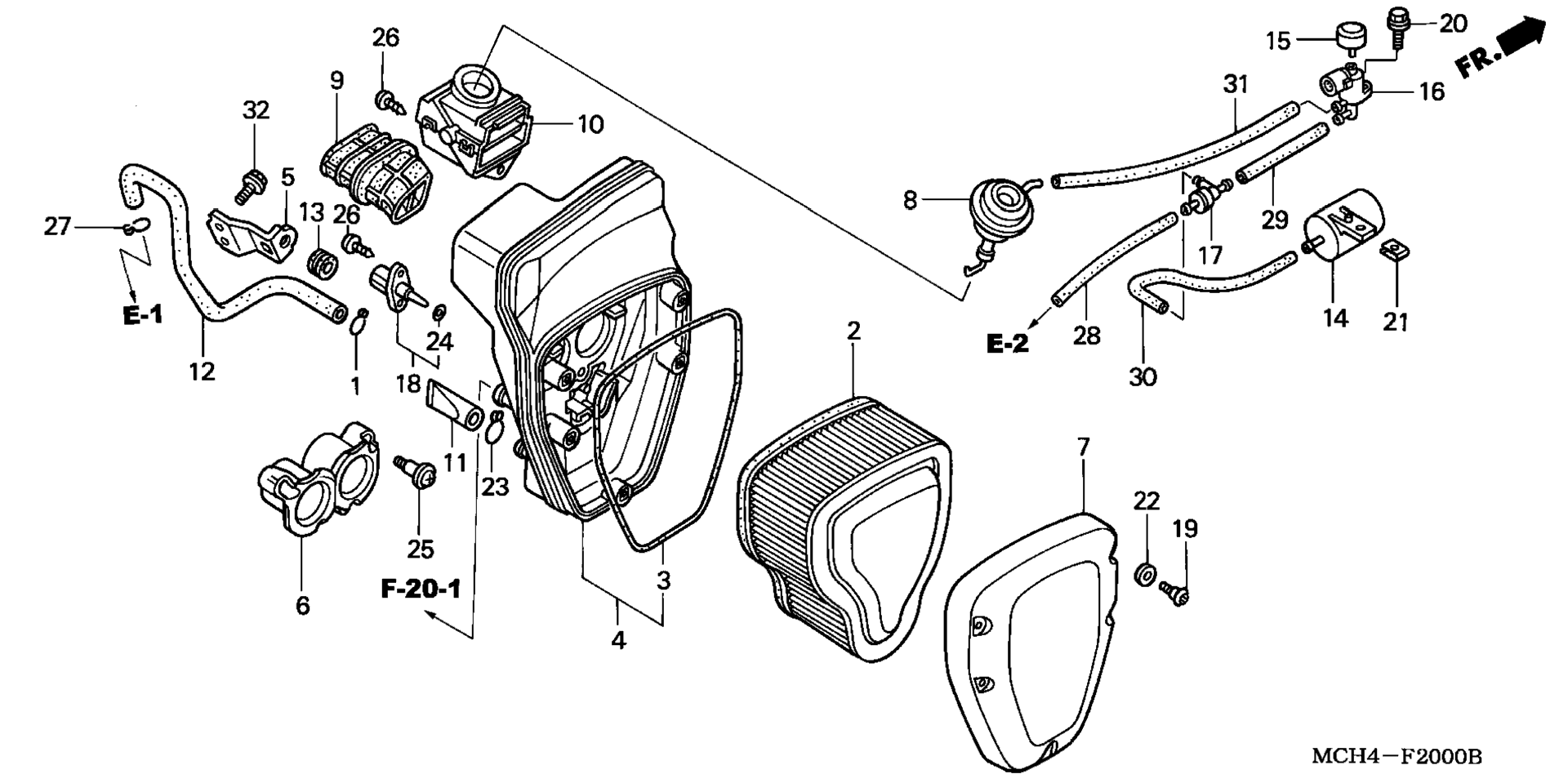

Схема воздушного фильтра для VTX1800C A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15707-634-000
По запросу
2
ELEMENT, AIR CLEANER art. 17213-MCH-000
По запросу
3
SEAL, AIR CLEANER art. 17219-MCH-300
По запросу
4
HOUSING, AIR CLEANER art. 17221-MCH-000
По запросу
5
STAY, AIR CLEANER art. 17223-MCH-000
По запросу
6
FUNNEL, AIR art. 17225-MCH-000
По запросу
7
COVER, AIR CLEANER art. 17231-MCH-B50
По запросу
8
DIAPHRAGM, CONTROL VALVE art. 17238-MCH-003
По запросу
9
DUCT, AIR CLEANER IN. art. 17253-MCH-300
По запросу
10
DUCT, SUB-AIR CLEANER IN. art. 17255-MCH-000
По запросу
11
TUBE ASSY., DRAIN art. 17358-KR8-750
По запросу
12
TUBE, BREATHER art. 17554-MCH-000
По запросу
13
GROMMET, RADIATOR art. 19053-MB2-000
По запросу
14
CHAMBER, VACUUM (50) art. 36132-PH4-671
По запросу
15
FILTER ASSY., SOLENOID VALVE art. 36138-PR7-A01
По запросу
16
VALVE ASSY., BYPASS CONTROL SOLENOID art. 36163-PV0-004
По запросу
17
VALVE, IN. AIR SHOT AIR CHECK art. 36627-MN5-003
По запросу
18
SENSOR ASSY., AIR TEMPERATURE art. 37880-P05-A00
По запросу
19
SCREW, SPECIAL (5X10.5) art. 90114-MCH-000
По запросу
20
BOLT, FLANGE (5X20) art. 90197-MN5-000
По запросу
21
NUT, PLATE (5MM) art. 90305-MN5-000
По запросу
22
WASHER, AIR CLEANER SETTING art. 90507-MCH-000
По запросу
23
CLAMP B, TUBE (12.5MM) art. 90661-GHB-610
По запросу
24
O-RING (7.5X1.5) art. 91303-PK2-005
По запросу
25
SCREW, PAN (5MM) art. 91508-MM5-000
По запросу
26
SCREW, TAPPING (5X20) art. 93903-25480
По запросу
27
CLIP, TUBE (B12.5) art. 95002-02130
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X100) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (3.5X8000) (3.5X110) art. 95005-35008-10M
По запросу
30
BULK HOSE, VACUUM (3.5X8000) (3.5X180) art. 95005-35008-10M
По запросу
31
BULK HOSE, VACUUM (4.5X1000) (4.5X90) art. 95005-45001-10M
По запросу
32
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
