модель 2003 года
- Модель VTX1800
- Код модели VTX1800S AC

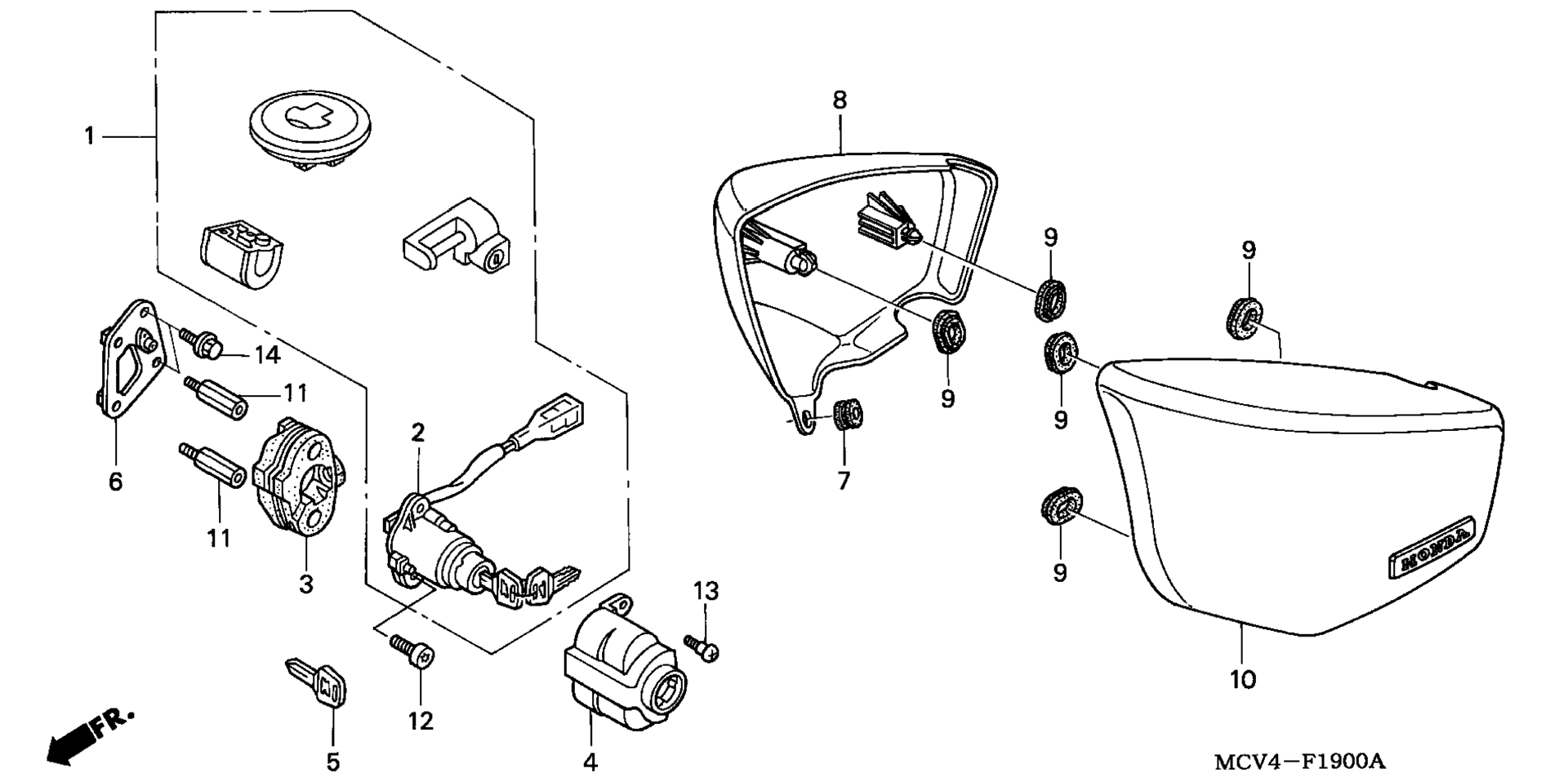

Схема боковой крышки для VTX1800S AC
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MCH-010
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MCH-000
По запросу
3
BASE, COMBINATION SWITCH art. 35102-MR1-000
По запросу
4
COVER, COMBINATION SWITCH art. 35110-MR1-000
По запросу
5
KEY, BLANK (TYPE2) (KEY NO. CXX / DXX) art. 35122-MCH-810
По запросу
5
KEY, BLANK (TYPE1) (KEY NO. AXX / BXX) art. 35121-MCH-810
По запросу
6
STAY, COMBINATION SWITCH art. 50126-MCH-000
По запросу
7
GROMMET, SIDE COVER art. 50142-437-970
По запросу
8
COVER SET, R. SIDE *NH469M* (WL) (STREAM SILVER METALLIC) art. 83510-MCV-000ZF
По запросу
8
COVER SET, R. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83510-MCV-000ZG
По запросу
8
COVER SET, R. SIDE *R274M* (WL) (DURANGO RED METALLIC) art. 83510-MCV-000ZE
По запросу
8
COVER SET, R. SIDE *P44P* (WL) (PEARL CHROMIUM PURPLE) art. 83510-MCV-000ZC
По запросу
8
COVER SET, R. SIDE *NH1* (WL) (BLACK) art. 83510-MCV-000ZB
По запросу
9
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
10
COVER SET, L. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83610-MCV-000ZG
По запросу
10
COVER SET, L. SIDE *NH469M* (WL) (STREAM SILVER METALLIC) art. 83610-MCV-000ZF
По запросу
10
COVER SET, L. SIDE *R274M* (WL) (DURANGO RED METALLIC) art. 83610-MCV-000ZE
По запросу
10
COVER SET, L. SIDE *P44P* (WL) (PEARL CHROMIUM PURPLE) art. 83610-MCV-000ZC
По запросу
10
COVER SET, L. SIDE *NH1* (WL) (BLACK) art. 83610-MCV-000ZB
По запросу
11
BOLT, SPECIAL (6MM) art. 90005-MCH-000
По запросу
12
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
13
SCREW, RR. COVER art. 90114-GB6-920
По запросу
14
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
