модель 2003 года
- Модель XR400
- Код модели XR400R A/A

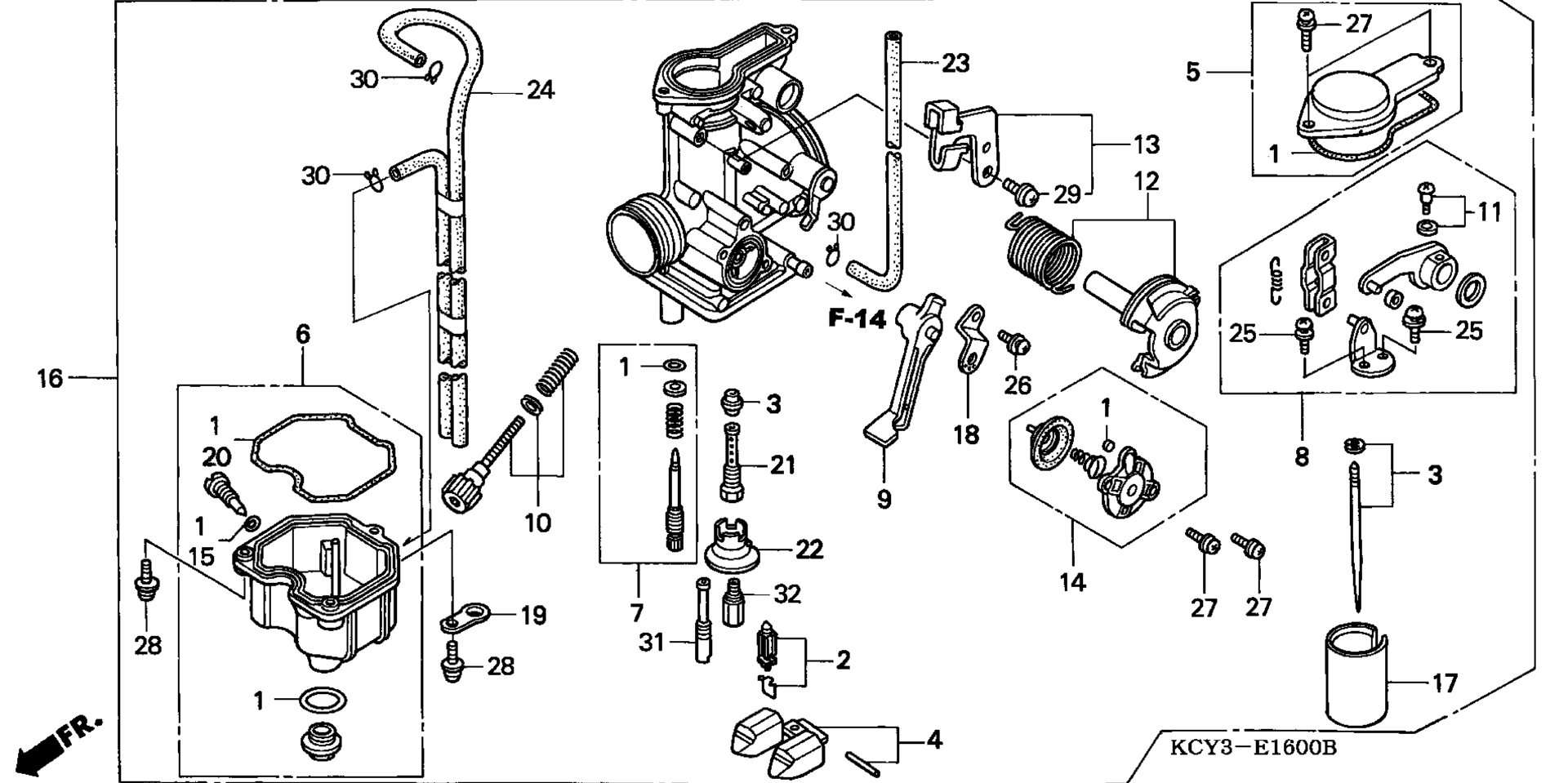

Схема карбюратора для XR400R A/A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KCY-670
По запросу
2
VALVE SET, FLOAT art. 16011-KA3-741
По запросу
3
NEEDLE SET, JET art. 16012-KCY-681
По запросу
4
FLOAT SET art. 16013-KCY-670
По запросу
5
TOP SET art. 16014-KCY-670
По запросу
6
CHAMBER SET, FLOAT art. 16015-KCY-670
По запросу
7
SCREW SET A art. 16016-KC2-970
По запросу
8
ARM SET, LINK art. 16018-KCY-670
По запросу
9
LEVER, CHOKE art. 16019-KCE-671
По запросу
10
SCREW SET B art. 16028-KCY-670
По запросу
11
SCREW SET C art. 16029-KCE-670
По запросу
12
LINK SET, THROTTLE art. 16032-KCY-670
По запросу
13
STAY SET, WIRE art. 16037-KCY-670
По запросу
14
VALVE SET, AIR CUT art. 16048-KCY-670
По запросу
15
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
16
CARBURETOR ASSY. (PDK1C B) art. 16100-KCY-762
По запросу
17
VALVE, THROTTLE art. 16112-KCY-771
По запросу
18
PLATE, CHOKE LEVER SETTING art. 16119-429-771
По запросу
19
BINDER art. 16134-460-671
По запросу
20
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
21
HOLDER, NEEDLE JET art. 16165-KCY-670
По запросу
22
HOLDER, JET art. 16168-382-014
По запросу
23
TUBE (AIR VENT) art. 16198-KCY-670
По запросу
24
TUBE (OVERFLOW & AIR VENT) art. 16199-KCY-671
По запросу
25
SCREW-WASHER (3X8) art. 93892-03008-08
По запросу
26
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
27
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
28
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
29
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
30
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
31
JET, SLOW art. 99103-KPS-0520
По запросу
31
JET, SLOW (#58) art. 99103-KCY-0580
По запросу
31
JET, SLOW (#55) art. 99103-MEA-0550
По запросу
31
JET, SLOW (#50) art. 99103-KPS-0500
По запросу
31
JET, SLOW (#48) art. 99103-KAE-0480
По запросу
32
JET, MAIN (#130) art. 99101-357-1300
По запросу
32
JET, MAIN (#145) art. 99101-357-1450
По запросу
32
JET, MAIN (#142) art. 99113-GHB-1420
По запросу
32
JET, MAIN (#140) art. 99101-357-1400
По запросу
32
JET, MAIN (#138) art. 99101-357-1380
По запросу
32
JET, MAIN (#135) art. 99101-KPS-1350
По запросу
32
JET, MAIN (#132) art. 99113-GHB-1320
По запросу
32
JET, MAIN (#128) art. 99101-357-1280
По запросу
32
JET, MAIN (#148) art. 99113-GHB-1480
По запросу
32
JET, MAIN (#150) art. 99113-GHB-1500
По запросу
32
JET, MAIN (#152) art. 99113-GHB-1520
По запросу
32
JET, MAIN (#155) art. 99113-GHB-1550
По запросу
32
JET, MAIN (#158) art. 99113-GHB-1580
По запросу
32
JET, MAIN (#160) art. 99113-GHB-1600
По запросу
32
JET, MAIN (#162) art. 99113-GHB-1620
По запросу
32
JET, MAIN (#165) art. 99113-GHB-1650
По запросу
32
JET, MAIN (#125) art. 99101-357-1250
По запросу
