модель 2003 года
- Модель XR50
- Код модели XR50R A

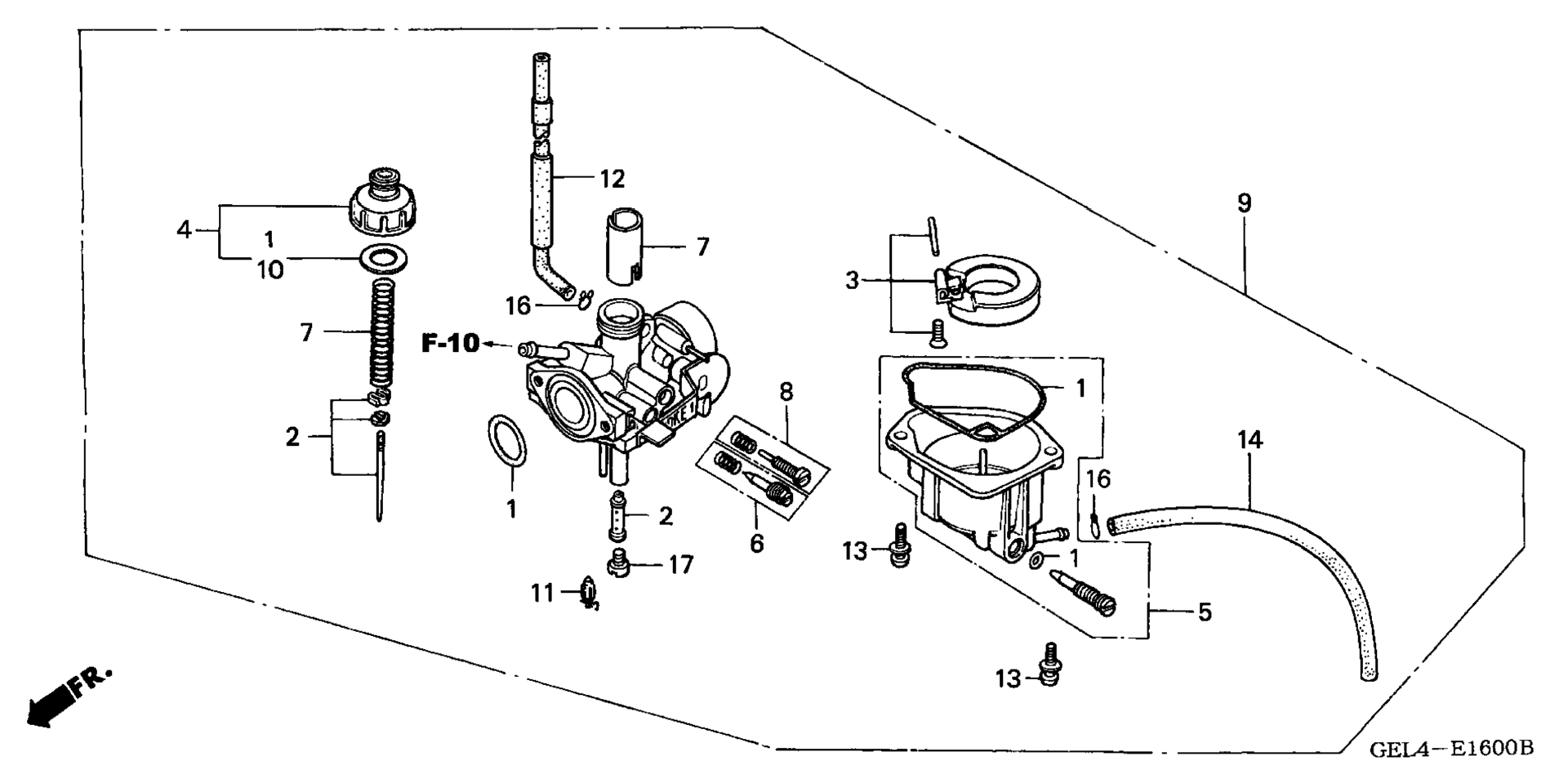

Схема карбюратора для XR50R A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-181-305
По запросу
2
NEEDLE SET, JET art. 16012-GEL-701
По запросу
3
FLOAT SET art. 16013-147-004
По запросу
4
TOP SET art. 16014-181-831
По запросу
5
CHAMBER SET, FLOAT art. 16015-099-691
По запросу
6
SCREW SET art. 16016-GEL-701
По запросу
7
VALVE SET, THROTTLE art. 16022-GW8-672
По запросу
8
SCREW SET B art. 16028-GC8-004
По запросу
9
CARBURETOR ASSY. (PA42A A) art. 16100-GEL-702
По запросу
10
GASKET, TOP art. 16110-181-831
По запросу
11
VALVE, FLOAT art. 16155-883-005
По запросу
12
TUBE, AIR VENT art. 16199-GEL-701
По запросу
13
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
14
TUBE art. 16198-GEL-701
По запросу
16
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
17
JET, MAIN (#58) art. 99101-187-0580
По запросу
