модель 2003 года
- Модель XR650
- Код модели XR650R AC

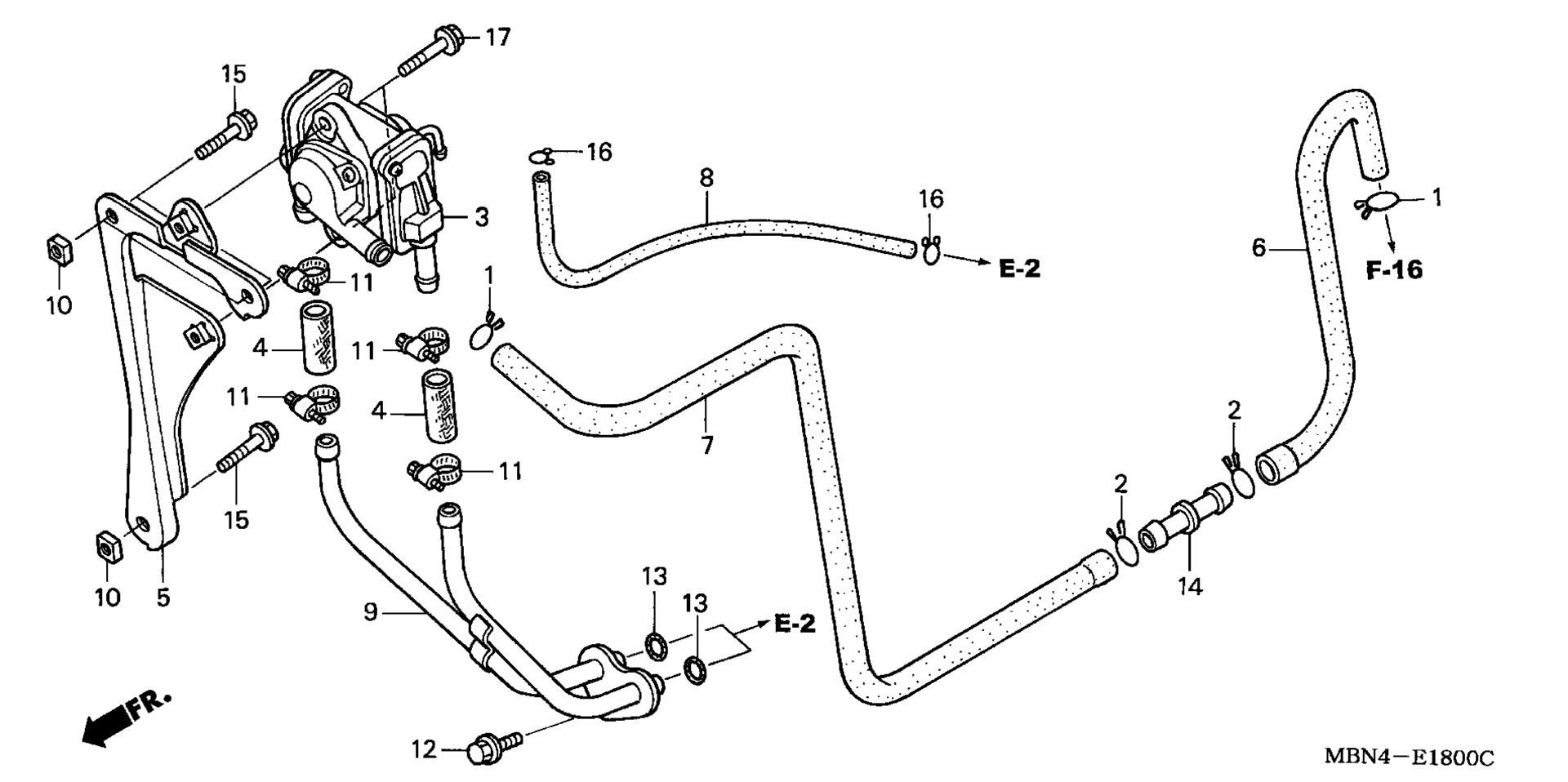

Схема воздушный всасывание клапан (AC) для XR650R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 17369-KB4-670
По запросу
2
CLIP, SUB-TANK HOSE art. 17724-102-700
По запросу
3
VALVE ASSY., AIR SUCTION art. 18600-MBN-771
По запросу
4
TUBE, AIR PIPE art. 18614-MAK-650
По запросу
5
BRACKET, AIR SUCTION VALVE art. 18625-MBN-770
По запросу
6
TUBE A art. 18631-MBN-770
По запросу
7
TUBE B art. 18632-MBN-770
По запросу
8
TUBE, AIR SUCTION VALVE (VACUUM) art. 18633-MBN-670
По запросу
9
PIPE, AIR PATH art. 18640-MBN-770
По запросу
10
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
11
CLAMP A, WATER HOSE art. 19505-KS6-700
По запросу
12
BOLT, FLANGE SOCKET (6X16) art. 90101-MW3-600
По запросу
13
O-RING (9.8X1.9) art. 91305-PE2-003
По запросу
14
JOINT, TUBE (14.5) art. 91463-MAL-600
По запросу
15
BOLT-WASHER (6X12) art. 93401-06012-08
По запросу
16
CLIP, TUBE (B8) art. 95002-02080
По запросу
17
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
