модель 2003 года
- Модель XR70
- Код модели XR70R A

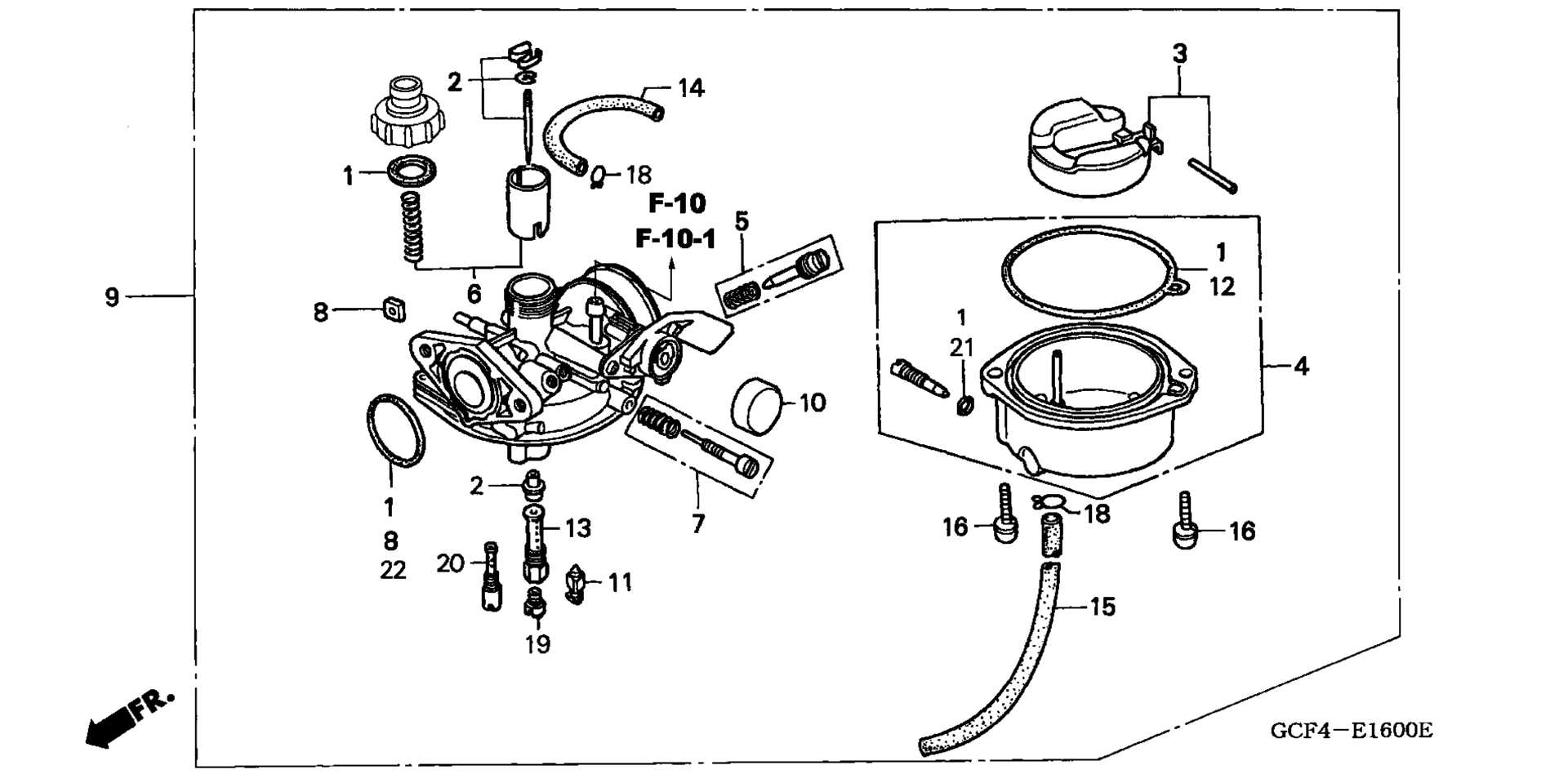

Схема карбюратора для XR70R A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-141-305
По запросу
2
NEEDLE SET, JET art. 16012-GCF-670
По запросу
3
FLOAT SET art. 16013-883-005
По запросу
4
CHAMBER SET, FLOAT art. 16015-GCF-670
По запросу
5
SCREW SET A art. 16016-GB4-003
По запросу
6
VALVE SET, THROTTLE art. 16022-GCF-671
По запросу
7
SCREW SET B art. 16028-GC8-004
По запросу
8
NUT SET, SQUARE art. 16041-GBJ-680
По запросу
9
CARBURETOR ASSY. (PB12H C) art. 16100-GCF-672
По запросу
10
CAP, CHOKE DUST art. 16148-141-881
По запросу
11
VALVE, FLOAT art. 16155-883-005
По запросу
12
GASKET, FLOAT CHAMBER art. 16163-GBG-960
По запросу
13
HOLDER, NEEDLE JET art. 16165-GCF-670
По запросу
14
TUBE, AIR VENT art. 16199-GCF-670
По запросу
15
TUBE, OVERFLOW art. 16199-KG4-405
По запросу
16
SCREW-WASHER (4X14) art. 93892-04014-08
По запросу
18
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
19
JET, MAIN (#62) art. 99101-GFG-0620
По запросу
19
JET, MAIN (#60) art. 99102-GHB-0600
По запросу
20
JET, SLOW (#38) art. 99103-GB0-0380
По запросу
21
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
22
O-RING (1.9X20.6) art. 16075-GHB-870
По запросу
