модель 2004 года
- Модель CBR600RR
- Код модели CBR600RR AC

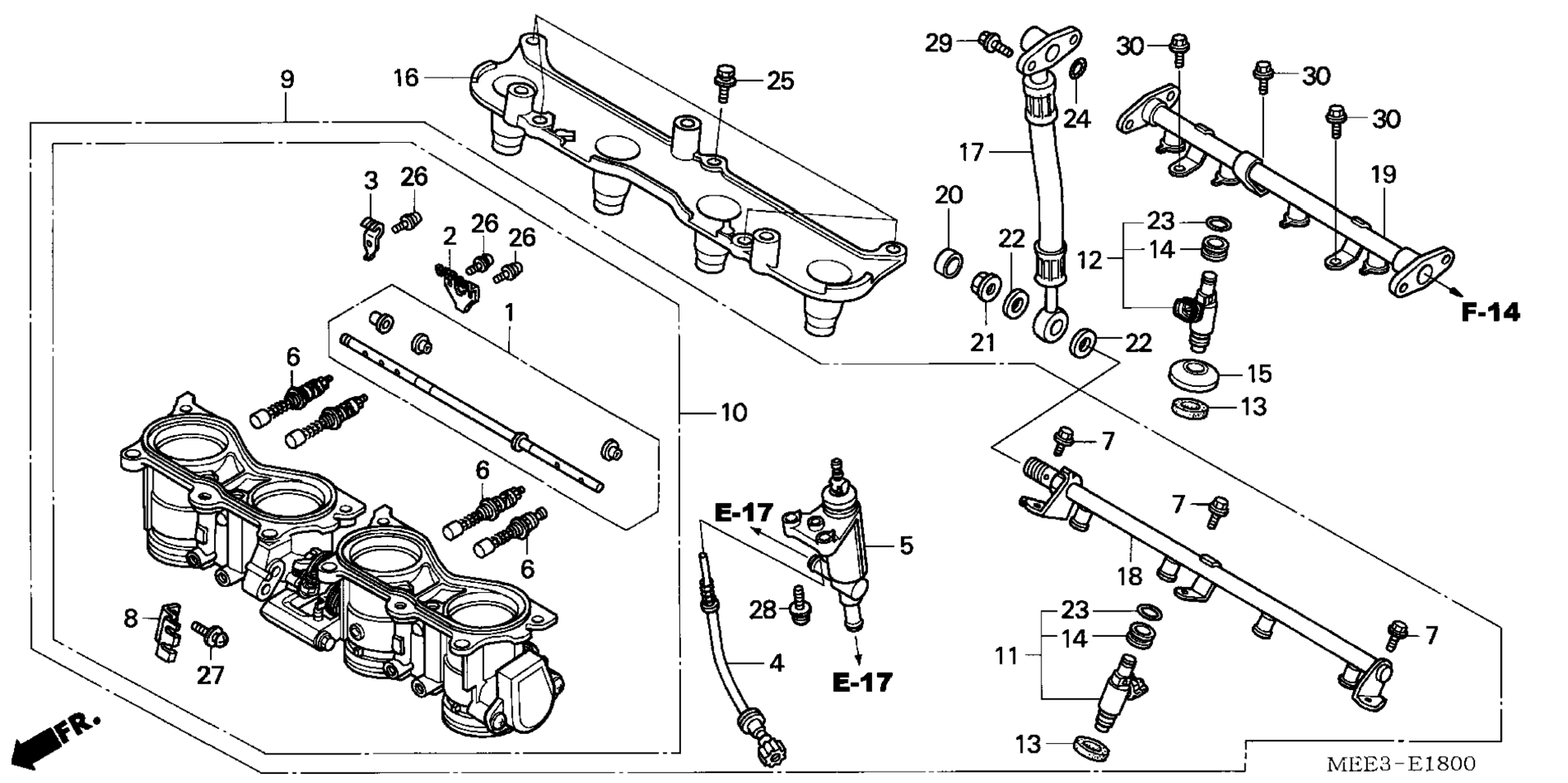

Схема дроссельного узла ('03-'04) для CBR600RR AC
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT SET, STARTER art. 16017-MEE-003
По запросу
2
LEVER, STARTER art. 16018-MEE-003
По запросу
3
LEVER SET B, STARTER art. 16019-MCJ-003
По запросу
4
SCREW SET, STOP art. 16029-MEE-003
По запросу
5
WAX ASSY. art. 16044-MCJ-751
По запросу
6
VALVE SET, STARTER art. 16046-MEE-003
По запросу
7
BOLT, FLANGE (6X12) art. 16080-MCJ-003
По запросу
8
(FRAME NO.) art. 16169-MEE-003
По запросу
9
BODY ASSY., THROTTLE (GQ63B A) art. 16400-MEE-773
По запросу
10
BODY ASSY., THROTTLE art. 16401-MEE-771
По запросу
11
INJECTOR ASSY., FUEL art. 16450-MEE-003
По запросу
12
INJECTOR ASSY., FUEL art. 16460-MEE-003
По запросу
13
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
14
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
15
GROMMET, INJECTOR art. 16474-MEE-000
По запросу
16
BODY, INJECTOR art. 16510-MEE-000
По запросу
17
HOSE, FUEL FEED art. 16527-MEE-004
По запросу
18
PIPE, FUEL art. 16610-MEE-003
По запросу
19
PIPE, FUEL FEED art. 16620-MEE-000
По запросу
20
COVER, SEALING NUT art. 32109-MEE-000
По запросу
21
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
22
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
23
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
24
O-RING (7.8X1.9) art. 91302-MCA-000
По запросу
25
BOLT-WASHER (5X16) art. 93403-05016-08
По запросу
26
SCREW-WASHER (3X8) art. 93892-03008-10
По запросу
27
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
28
SCREW-WASHER (6X20) art. 93892-06020-00
По запросу
29
BOLT, FLANGE (6X8) art. 96001-06008-00
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
