модель 2004 года
- Модель CMX250
- Код модели CMX250C AC

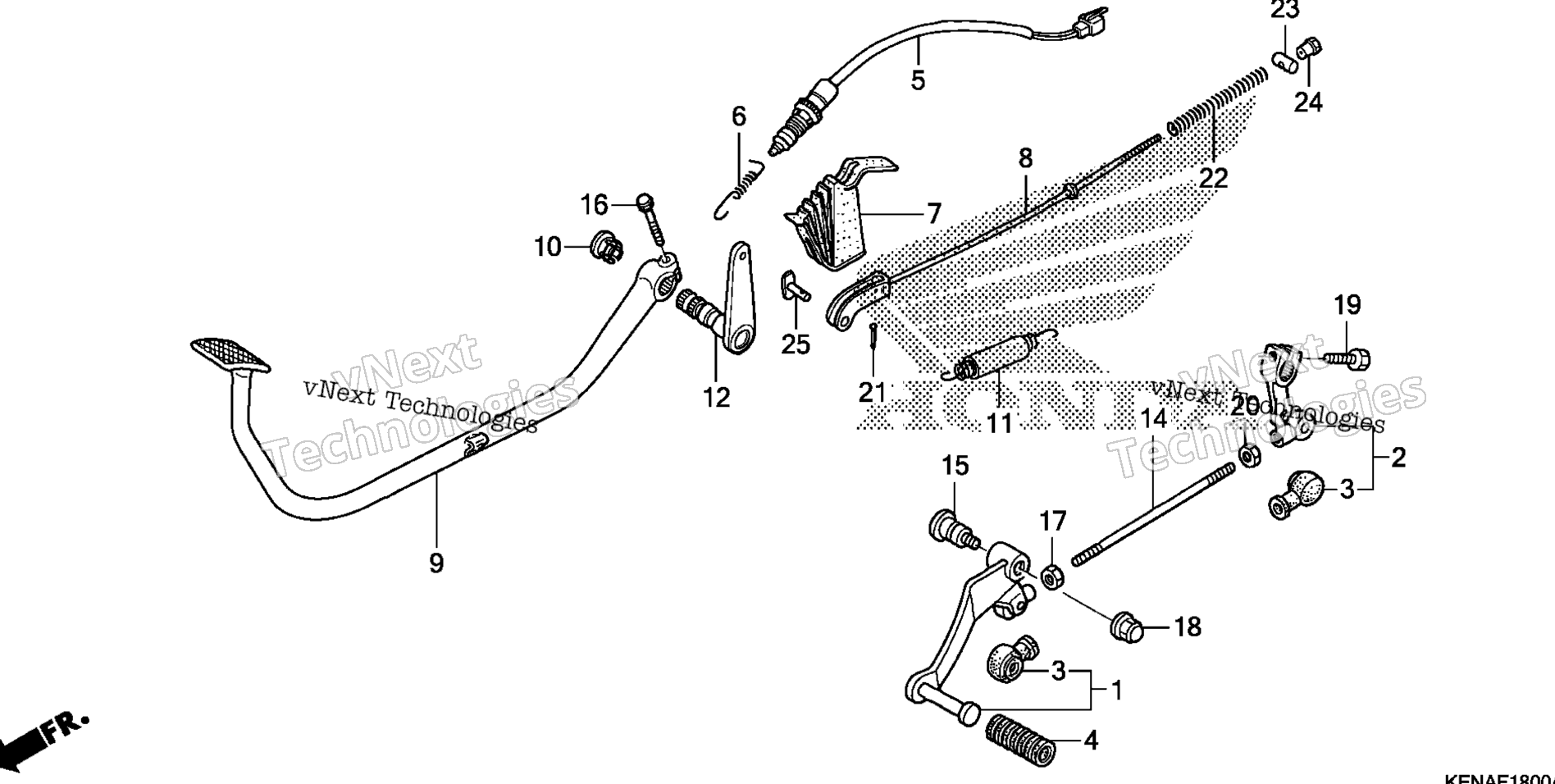

Схема педаль для CMX250C AC
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24705-KEB-900
По запросу
2
ARM, GEARSHIFT art. 24710-KEB-901
По запросу
3
COVER, DUST art. 24724-422-000
По запросу
4
RUBBER, GEARSHIFT PEDAL art. 24781-KR3-770
По запросу
5
SWITCH ASSY., RR. STOP art. 35350-KR3-672
По запросу
6
SPRING, STOP SWITCH art. 35357-KR3-670
По запросу
7
COVER, RR. BRAKE ARM art. 43411-KR3-000
По запросу
8
ROD, RR. BRAKE art. 43451-KEN-670
По запросу
9
PEDAL, RR. BRAKE art. 46500-KEN-670
По запросу
9
PEDAL, RR. BRAKE (COO) art. 46500-KEN-305
По запросу
10
CAP, RR. BRAKE SPINDLE art. 46511-KR3-000
По запросу
11
SPRING ASSY., RR. BRAKE RETURN art. 46513-KR3-600
По запросу
12
SHAFT, RR. BRAKE PIVOT art. 46515-KR3-000
По запросу
14
BOLT, TIE ROD art. 90065-KR3-000
По запросу
15
BOLT, CHANGE PIVOT art. 90115-KAF-000
По запросу
16
BOLT, SPECIAL FLANGE (8X25) art. 90123-MM2-000
По запросу
17
NUT, GOVERNOR ARM FIXING (LEFT HAND THREAD) art. 90201-700-000
По запросу
18
NUT, CAP (8MM) art. 90208-438-000
По запросу
19
BOLT, HEX. (6X20) art. 92101-06020-0A
По запросу
20
NUT, HEX. (6MM) art. 94002-06020-0S
По запросу
21
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
22
SPRING A, BRAKE ROD art. 95014-73100
По запросу
23
JOINT B, BRAKE ARM art. 95015-32001
По запросу
24
NUT B, BRAKE ROD ADJUSTING art. 95015-42000
По запросу
25
PIN C, JOINT art. 95015-53000
По запросу
