модель 2004 года
- Модель CRF250X
- Код модели CRF250X AC

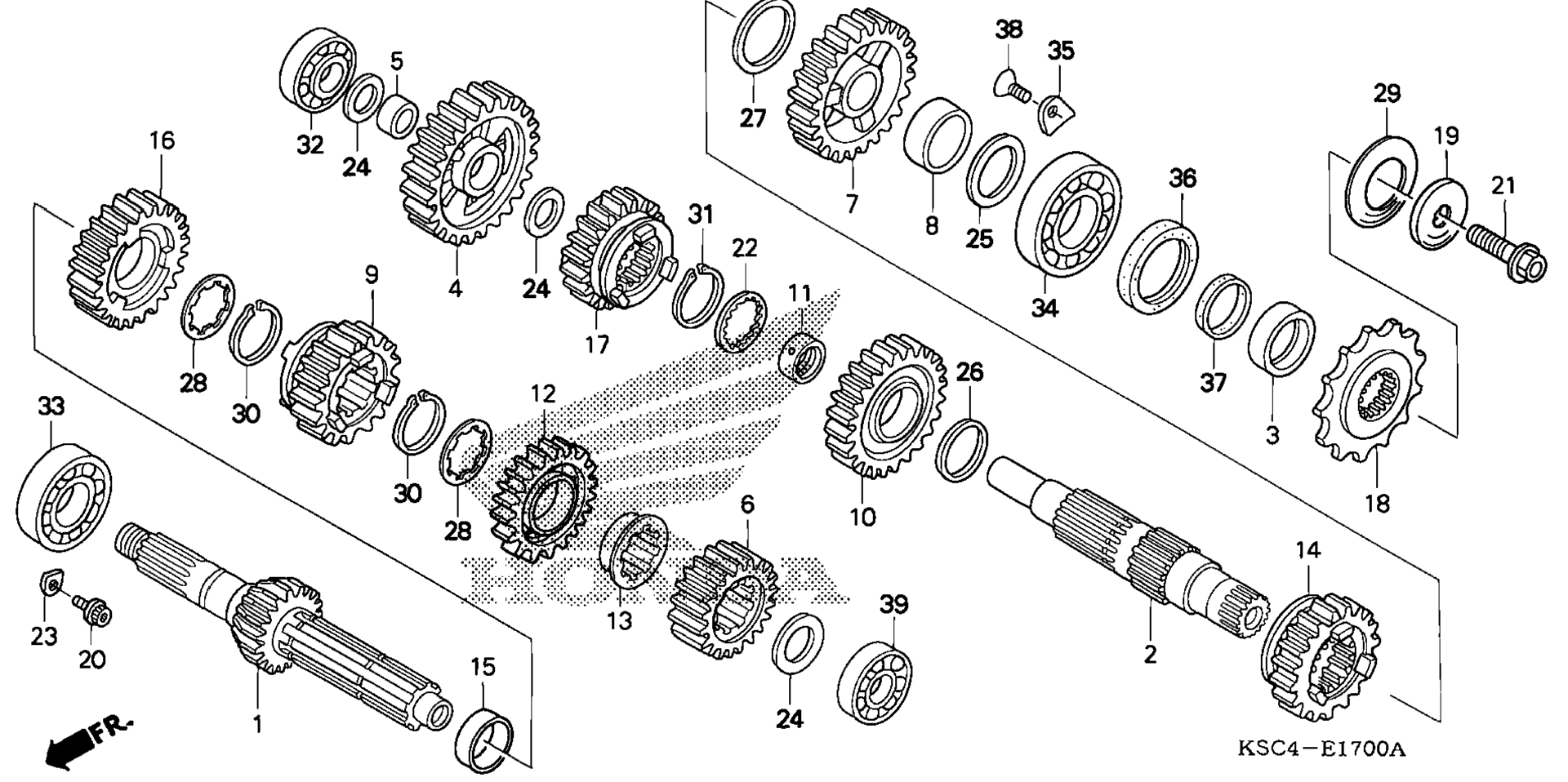

Схема трансмиссии для CRF250X AC
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, MAIN (13T) art. 23210-KSC-A10
По запросу
2
COUNTERSHAFT art. 23221-KSC-A10
По запросу
3
COLLAR, COUNTERSHAFT art. 23225-KSC-670
По запросу
4
GEAR, COUNTERSHAFT LOW (31T) art. 23411-KSC-670
По запросу
5
COLLAR (17MM) art. 23413-KSC-670
По запросу
6
GEAR, MAINSHAFT SECOND (16T) art. 23421-KSC-670
По запросу
7
GEAR, COUNTERSHAFT SECOND (28T) art. 23431-KSC-670
По запросу
8
COLLAR (24MM) art. 23432-KSC-670
По запросу
9
GEAR, MAINSHAFT THIRD (21T) art. 23441-KSC-670
По запросу
10
GEAR, COUNTERSHAFT THIRD (28T) art. 23451-KSC-670
По запросу
11
COLLAR, COUNTERSHAFT THIRD GEAR art. 23452-KSC-670
По запросу
12
GEAR, MAINSHAFT FOURTH (24T) art. 23461-KSC-670
По запросу
13
COLLAR, MAINSHAFT FOURTH GEAR art. 23462-KSC-670
По запросу
14
GEAR, COUNTERSHAFT FOURTH (25T) art. 23471-KSC-670
По запросу
15
COLLAR (20MM) art. 23472-KZ4-000
По запросу
16
GEAR, MAINSHAFT FIFTH (27T) art. 23481-KSC-670
По запросу
17
GEAR, COUNTERSHAFT FIFTH (22T) art. 23491-KSC-670
По запросу
18
SPROCKET, DRIVE (14T) art. 23801-KSC-670
По запросу
19
COLLAR, DRIVE SPROCKET art. 23802-KSC-670
По запросу
20
BOLT, FLANGE SOCKET (6X14) art. 90071-MF5-000
По запросу
21
BOLT, UBS (8X33) art. 90112-413-000
По запросу
22
WASHER, THRUST INVOLUTE (22X21X1) art. 90404-KW3-000
По запросу
23
PLATE, BEARING HOLDER art. 90441-KA4-700
По запросу
24
WASHER, THRUST (17.2MM) art. 90446-357-000
По запросу
25
WASHER (24X32X1) art. 90452-KSR-A00
По запросу
26
WASHER, THRUST (22X30X1) art. 90452-KZ4-000
По запросу
27
WASHER (22X32X1.5) art. 90453-KSR-A00
По запросу
28
WASHER, SPLINE (20MM) art. 90455-HM8-A40
По запросу
29
WASHER, SPRING (24MM) art. 90501-KSC-670
По запросу
30
SET-RING (20MM) art. 90601-360-000
По запросу
31
SET-RING (22MM) art. 90602-360-000
По запросу
32
BEARING, RADIAL BALL (17X35X10) art. 91001-KZ4-J11
По запросу
33
BEARING, RADIAL BALL (22X47X14) art. 91004-KSC-671
По запросу
34
BEARING, RADIAL BALL (22X47X14) art. 91005-KSR-A01
По запросу
35
PLATE, COUNTERSHAFT BEARING art. 91012-KA3-710
По запросу
36
OIL SEAL (28X37X7) art. 91201-KSR-A01
По запросу
37
D-RING (22MM) art. 91301-KSR-A01
По запросу
38
SCREW, FLAT (6X10) art. 93600-06010-0H
По запросу
39
BEARING, RADIAL BALL (17X35X10) art. 91001-KZ4-J11
По запросу
