модель 2004 года
- Модель NRX1800
- Код модели NRX1800DB A

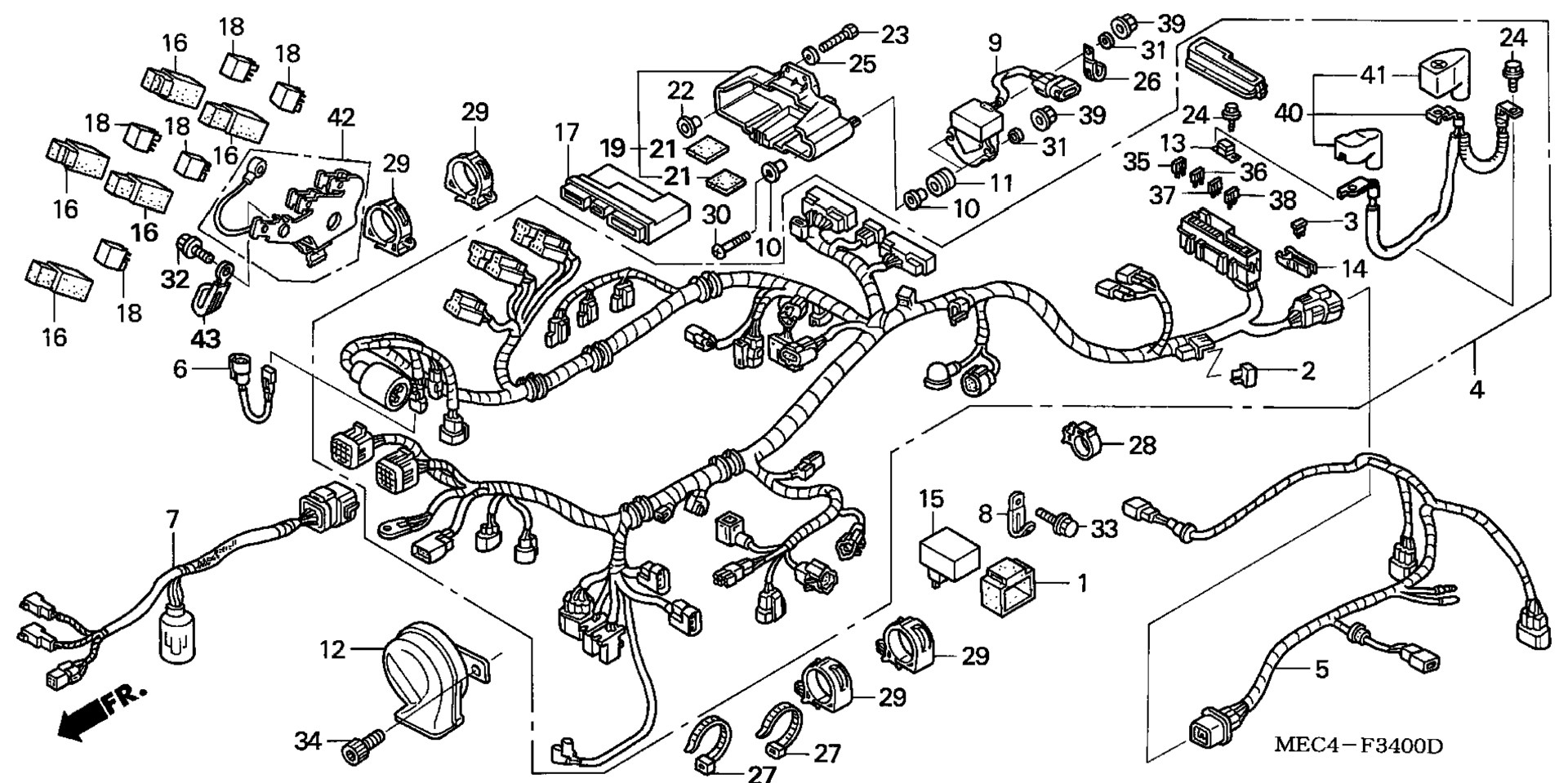

Схема жгута проводов для NRX1800DB A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KF0-010
По запросу
2
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
3
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
4
WIRE HARNESS art. 32100-MEC-030
По запросу
5
SUB-HARNESS, RR. FENDER art. 32102-MEC-010
По запросу
6
SUB-HARNESS, IDC SOLENOID art. 32111-MEC-000
По запросу
7
SUB-HARNESS, FR. art. 32130-MEC-020
По запросу
8
CLIP, SUB-WIRE art. 32901-MA1-000
По запросу
9
SENSOR, BANK ANGLE art. 35161-MEC-013
По запросу
10
COLLAR art. 35162-MN5-003
По запросу
11
GROMMET art. 35163-MN5-003
По запросу
12
HORN ASSY. (LOW) art. 38120-MEC-000
По запросу
13
FUSE, BLOCK (100A) art. 38218-SM4-003
По запросу
14
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
15
RELAY, TURN SIGNAL POSITION art. 38301-MEC-671
По запросу
16
SUSPENSION, POWER RELAY art. 38306-MCA-000
По запросу
17
PGM-FI UNIT art. 38770-MEC-674
По запросу
18
RELAY, POWER (MICRO ISO 5P) art. 39795-MCA-000
По запросу
19
BOX ASSY., PCM art. 50324-MEC-000
По запросу
21
SPONGE, RUBBER art. 50322-MEC-000
По запросу
22
COLLAR, COVER MOUNTING art. 83505-MN0-000
По запросу
23
BOLT, RECESSED (5X28) art. 90023-MM5-000
По запросу
24
BOLT (5X13) art. 90114-SG0-003
По запросу
25
WASHER, STOPPER (14MM) art. 90483-041-000
По запросу
26
CLIP, WIRE (4X50) art. 94591-45000
По запросу
27
BAND, WIRE HARNESS art. 90650-MA6-720
По запросу
28
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
29
CLAMP, HARNESS (25MM) art. 90691-MEC-003
По запросу
30
SCREW, PAN (4X35) art. 93500-04035-0G
По запросу
31
WASHER, PLAIN (4MM) art. 94101-04800
По запросу
32
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
33
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
34
BOLT, SOCKET (8X16) art. 96600-08016-07
По запросу
35
FUSE, MINI (5A) art. 98200-40500
По запросу
36
FUSE, MINI (10A) art. 98200-41000
По запросу
37
FUSE, MINI (20A) art. 98200-42000
По запросу
38
FUSE, MINI (30A) art. 98200-43000
По запросу
39
NUT, FLANGE (4MM) art. 94050-04070
По запросу
40
CABLE, STARTER BATTERY art. 32401-MEC-020
По запросу
41
COVER, BATTERY TERMINAL art. 32405-MEC-000
По запросу
42
STAY ASSY., POWER RELAY art. 50320-MEC-000
По запросу
43
CLIP (2X60) art. 91410-679-000
По запросу
