модель 2004 года
- Модель VFR 800
- Код модели VFR800 AC

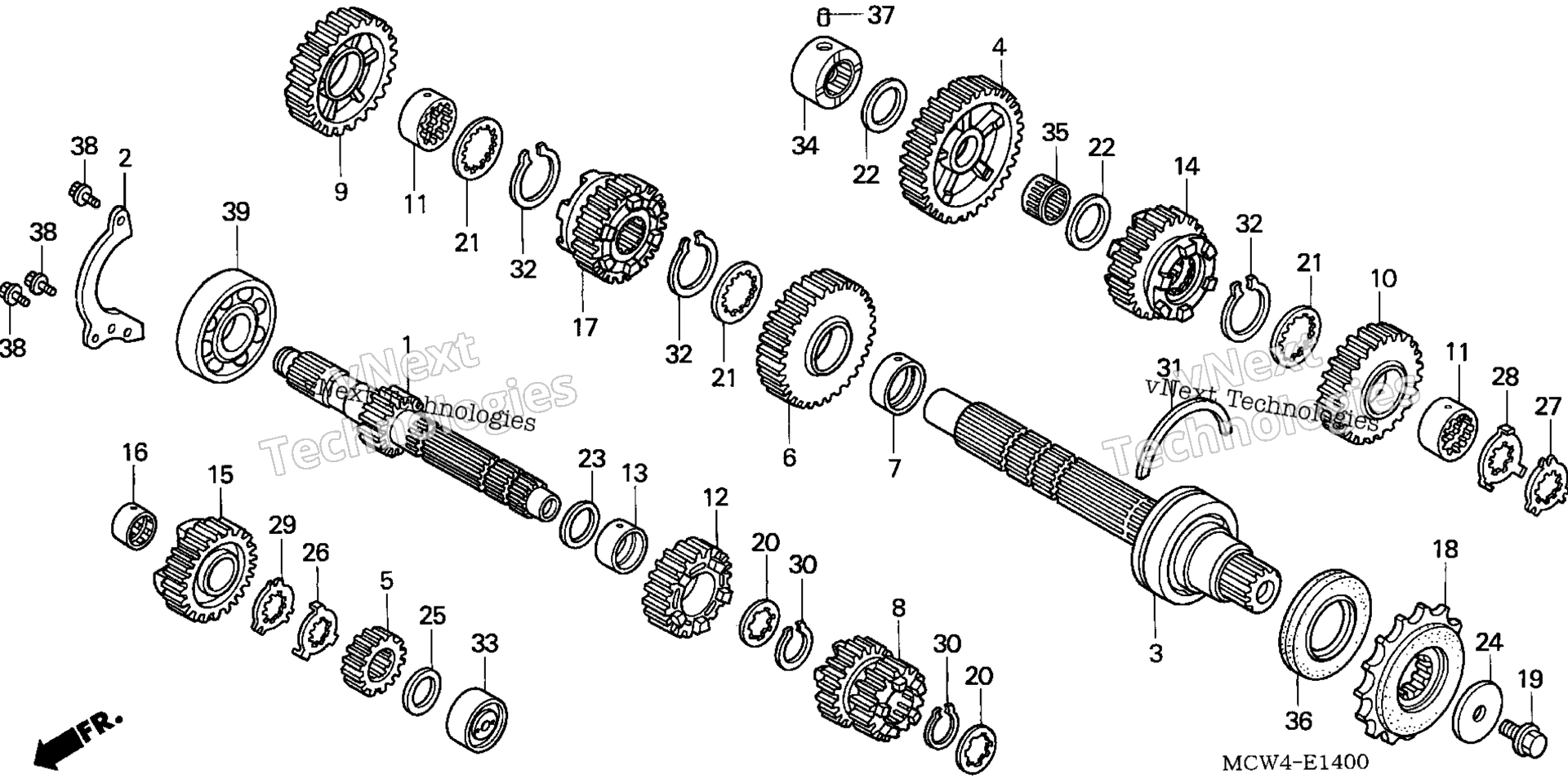

Схема трансмиссии для VFR800 AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23211-MCW-000
По запросу
2
PLATE, BEARING SETTING art. 23212-ML7-000
По запросу
3
COUNTERSHAFT art. 23220-MCW-D00
По запросу
4
GEAR, COUNTERSHAFT FIRST (37T) art. 23421-MCW-D00
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-ML7-920
По запросу
6
GEAR, COUNTERSHAFT SECOND (33T) art. 23441-MCW-D00
По запросу
7
COLLAR (28MM) art. 23442-ML7-000
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (19T/24T) art. 23451-MCW-D00
По запросу
9
GEAR, COUNTERSHAFT THIRD (30T) art. 23461-MCW-D00
По запросу
10
GEAR, COUNTERSHAFT FOURTH (31T) art. 23481-MCW-D00
По запросу
11
COLLAR, SPLINE (28X9.6) art. 23482-MJ1-760
По запросу
12
GEAR, MAINSHAFT FIFTH (27T) art. 23491-MCW-D00
По запросу
13
COLLAR (25X12) art. 23495-MB0-000
По запросу
14
GEAR, COUNTERSHAFT FIFTH (30T) art. 23501-MCW-D00
По запросу
15
GEAR, MAINSHAFT SIXTH (29T) art. 23511-MCW-D00
По запросу
16
COLLAR, SPLINE (25X16) art. 23512-MR7-000
По запросу
17
GEAR, COUNTERSHAFT SIXTH (28T) art. 23521-MCW-D00
По запросу
18
SPROCKET, DRIVE (16T) art. 23801-MCW-D00
По запросу
19
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
20
WASHER, SPLINE (25X31X1.5) art. 90451-KY2-000
По запросу
21
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
22
WASHER B, THRUST (22MM) (BLUE) art. 90455-ML7-000
По запросу
23
WASHER, THRUST (25MM) art. 90456-MA6-000
По запросу
24
WASHER (10.2MM) art. 90459-438-000
По запросу
25
WASHER A, THRUST (20MM) art. 90461-MC7-000
По запросу
26
WASHER, LOCK (25MM) art. 90462-MR7-000
По запросу
27
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
28
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
29
WASHER, SPLINE (25MM) art. 90465-MR7-000
По запросу
30
CIRCLIP (25MM) art. 90601-107-000
По запросу
31
RING, SET (68MM) art. 90602-MR7-000
По запросу
32
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
33
BEARING, NEEDLE (20MM) art. 91021-MW4-003
По запросу
34
BEARING, NEEDLE (22MM) art. 91023-MCP-901
По запросу
35
BEARING, NEEDLE (22X26X11) art. 91026-MB4-003
По запросу
36
OIL SEAL (40X68X7.2) (ARAI) art. 91207-MW4-003
По запросу
37
PIN B, DOWEL (8X10) art. 94302-08100
По запросу
38
BOLT, FLANGE (6X14) (Honda Code 2410884) art. 95701-06014-00
По запросу
39
BEARING, RADIAL BALL (6305) art. 96100-63050-00
По запросу
