модель 2004 года
- Модель VFR 800
- Код модели VFR800A AC

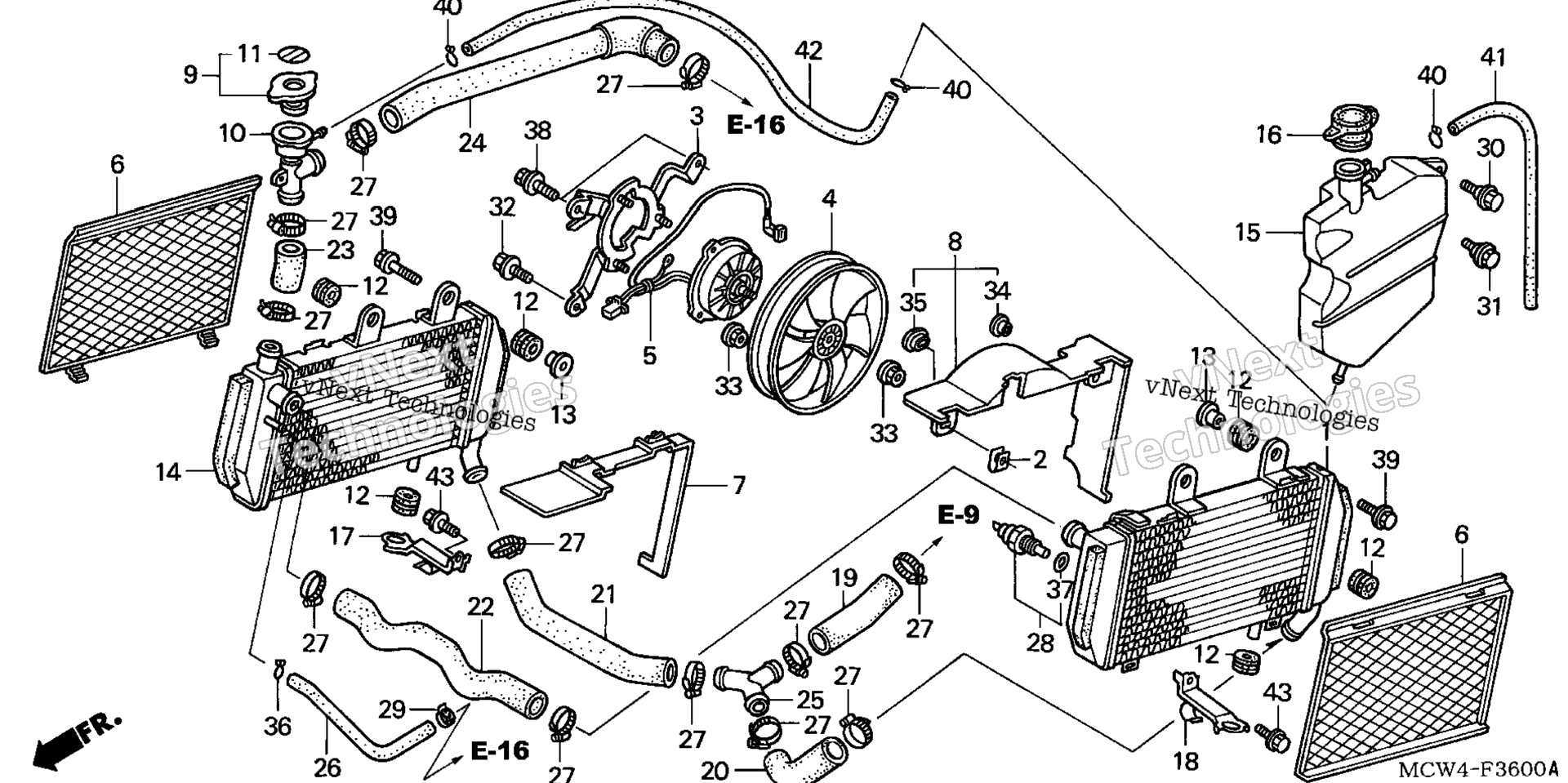

Схема радиатора для VFR800A AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR, L. art. 19010-MCW-D01
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
SHROUD art. 19015-MCW-D01
По запросу
4
FAN, COOLING art. 19020-MCW-D01
По запросу
5
MOTOR ASSY., FAN art. 19030-MCW-D01
По запросу
6
GRILLE, RADIATOR art. 19032-MCW-D00
По запросу
7
GUIDE, R. RADIATOR (INNER) art. 19034-MCW-D00
По запросу
8
GUIDE, L. RADIATOR (INNER) art. 19035-MCW-D00
По запросу
9
CAP, RADIATOR art. 19037-GEE-710
По запросу
10
NECK, FILLER art. 19038-MAL-601
По запросу
11
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
12
Втулка резиновая Honda art. 19051-KA3-830
По запросу
13
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
14
RADIATOR, R. art. 19060-MCW-D01
По запросу
15
TANK, RADIATOR RESERVE art. 19101-MCW-D00
По запросу
16
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
17
STAY, R. RADIATOR (LOWER) art. 19132-MCW-D00
По запросу
18
STAY, L. RADIATOR (LOWER) art. 19135-MCW-D00
По запросу
19
HOSE, RADIATOR (LOWER) art. 19501-MCW-D01
По запросу
20
HOSE, L. RADIATOR (LOWER) art. 19502-MCW-D00
По запросу
21
HOSE, R. RADIATOR (LOWER) art. 19503-MCW-D00
По запросу
22
HOSE, RADIATOR MIDDLE (UPPER) art. 19504-MCW-D00
По запросу
23
HOSE, RADIATOR (UPPER) art. 19505-MBG-000
По запросу
24
HOSE, R. RADIATOR (UPPER) art. 19506-MCW-D00
По запросу
25
JOINT, THREE WAY art. 19507-MBG-000
По запросу
26
HOSE, RADIATOR BREATHER art. 19508-MBG-000
По запросу
27
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
28
SWITCH ASSY., THERMOSTAT art. 37760-MT2-003
По запросу
29
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
30
BOLT, SPECIAL (6MM) art. 90109-434-000
По запросу
31
BOLT, FLANGE (6MM) art. 90116-ME9-000
По запросу
32
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
33
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
34
WASHER (6X9) art. 90513-323-000
По запросу
34
WASHER, CHAIN CASE SETTING art. 90522-028-000
По запросу
35
WASHER (6X9) art. 90513-323-000
По запросу
35
WASHER, CHAIN CASE SETTING art. 90522-028-000
По запросу
36
CLIP, TUBE art. 90651-KV0-700
По запросу
37
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
38
BOLT-WASHER (6X20) art. 93401-06020-08
По запросу
39
BOLT-WASHER (6X28) art. 93404-06028-07
По запросу
40
CLIP, TUBE (B10) art. 95002-02100
По запросу
41
BULK HOSE, VACUUM (5.5X3000) (95005-55001-20M(95005-55001-2 art. 95005-55003-20M
По запросу
42
BULK HOSE, VACUUM (5.5X3000) (95005-55001-20M(95005-55001-2 art. 95005-55003-20M
По запросу
43
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
