модель 2004 года
- Модель VT750
- Код модели VT750CA A

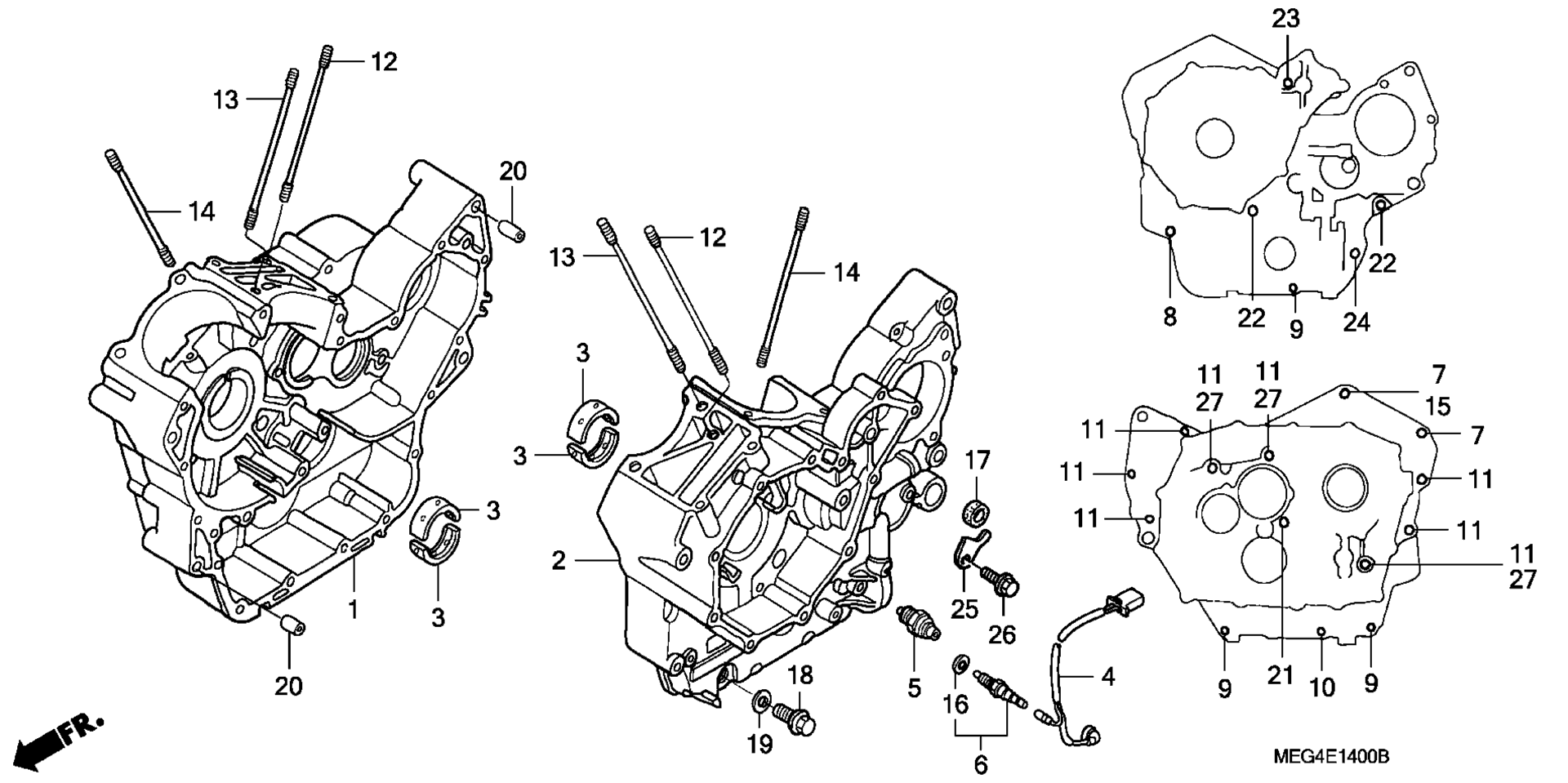

Схема картера для VT750CA A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET, R. art. 11100-MEG-325
По запросу
2
CRANKCASE, L. art. 11200-MEG-335
По запросу
3
BEARING G, CRANKSHAFT (OVER SIZE) (RED) art. 13327-MEG-305
По запросу
3
BEARING F, CRANKSHAFT (OVER SIZE) (PINK) art. 13326-MEG-305
По запросу
3
BEARING E, CRANKSHAFT (OVER SIZE) (YELLOW) art. 13325-MEG-305
По запросу
3
BEARING D, CRANKSHAFT (GREEN) art. 13324-MEG-003
По запросу
3
BEARING C, CRANKSHAFT (BROWN) art. 13323-MEG-003
По запросу
3
BEARING B, CRANKSHAFT (BLACK) art. 13322-MEG-003
По запросу
3
BEARING A, CRANKSHAFT (BLUE) art. 13321-MEG-003
По запросу
4
SUB-HARNESS A art. 32101-MEG-000
По запросу
5
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
6
SWITCH ASSY., NEUTRAL (TEC) art. 35600-MAW-601
По запросу
7
BOLT, FLANGE (8X140) art. 90002-MEG-000
По запросу
8
BOLT, FLANGE (8X70) art. 95801-08070-00
По запросу
9
BOLT, FLANGE (6X50) art. 90010-GHB-730
По запросу
10
BOLT, FLANGE (6X80) art. 90010-GHB-790
По запросу
11
BOLT, FLANGE (8X80) art. 90010-MEG-000
По запросу
12
BOLT, STUD art. 90011-MZ8-B40
По запросу
13
BOLT, STUD art. 90012-MCB-610
По запросу
14
BOLT, STUD (10X177) art. 90013-MZ8-B40
По запросу
15
WASHER, SEALING (8MM) art. 90442-MR1-770
По запросу
16
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
17
OIL SEAL (12.5X25X8) (ARAI) art. 91204-425-003
По запросу
18
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
19
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
20
PIN, DOWEL (14X20) art. 94301-14200
По запросу
21
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
22
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
23
BOLT, FLANGE (8X125) art. 95701-08125-07
По запросу
24
BOLT, FLANGE (6X35) art. 96001-06035-00
По запросу
