модель 2004 года
- Модель VT750
- Код модели VT750CA AC

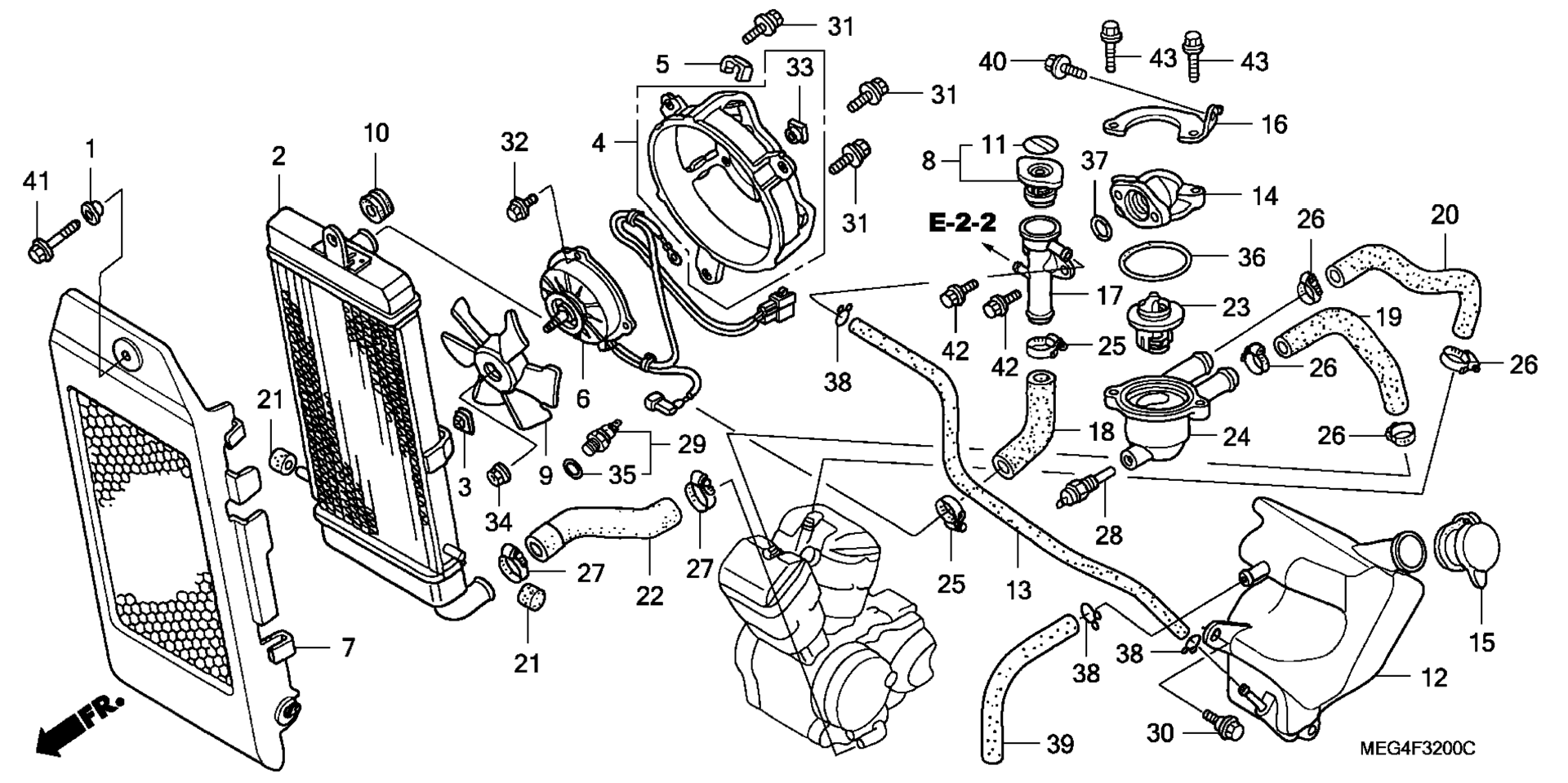

Схема радиатора для VT750CA AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, AIR CLEANER SETTING art. 17216-HA7-670
По запросу
2
RADIATOR art. 19010-MEG-901
По запросу
3
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
4
SHROUD art. 19015-MBA-003
По запросу
5
CLIP, HARNESS (TOYO) art. 19017-PK1-004
По запросу
6
MOTOR ASSY., FAN art. 19030-MEG-003
По запросу
7
GRILLE, RADIATOR art. 19032-MEG-000
По запросу
8
CAP, RADIATOR art. 19037-HN2-003
По запросу
8
CAP, RADIATOR art. 19037-GEE-710
По запросу
9
FAN, COOLING (TOYO) art. 19040-MF5-751
По запросу
10
RUBBER, RADIATOR MOUNTING art. 19051-KA3-710
По запросу
11
SEAL, RADIATOR CAP (ENGLISH) art. 19055-MV9-881
По запросу
12
TANK, RESERVE (COO) art. 19101-MEG-000
По запросу
13
HOSE, RESERVE TANK art. 19102-MEG-000
По запросу
14
CAP, THERMOSTAT art. 19103-MBA-000
По запросу
15
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
16
STAY, THERMOSTAT CASE art. 19105-MEG-000
По запросу
17
NECK, FILLER art. 19106-MEG-003
По запросу
18
HOSE, RADIATOR (UPPER) art. 19107-MEG-000
По запросу
19
HOSE, FR. OUTLET WATER art. 19108-MEG-000
По запросу
20
HOSE, RR. OUTLET WATER art. 19110-MEG-000
По запросу
21
MOUNT, RADIATOR (LOWER) art. 19112-MF5-840
По запросу
22
HOSE, RADIATOR (LOWER) art. 19115-MEG-000
По запросу
23
THERMOSTAT ASSY. art. 19300-KE8-000
По запросу
24
CASE, THERMOSTAT art. 19311-MBA-000
По запросу
25
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
26
CLAMP B, WATER HOSE art. 19506-KS6-700
По запросу
27
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
28
SWITCH ASSY., THERMO art. 37760-MAV-003
По запросу
29
SWITCH ASSY., THERMO art. 37760-MT2-003
По запросу
30
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
31
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
32
BOLT, FLANGE (5X10) art. 90196-MBB-003
По запросу
33
NUT, SPECIAL (5MM) art. 90303-MBB-003
По запросу
34
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
35
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
36
O-RING (47.5X2) art. 91311-KE8-000
По запросу
37
O-RING (23X2.4) art. 94608-30000
По запросу
38
CLIP, TUBE (C11) art. 95002-70000
По запросу
39
BULK HOSE, VACUUM (7X3000) (7X200) art. 95005-70003-30M
По запросу
40
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
41
BOLT, FLANGE (6X28) art. 95701-06028-07
По запросу
42
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
43
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
