модель 2004 года
- Модель VTR 1000F
- Код модели VTR1000F A

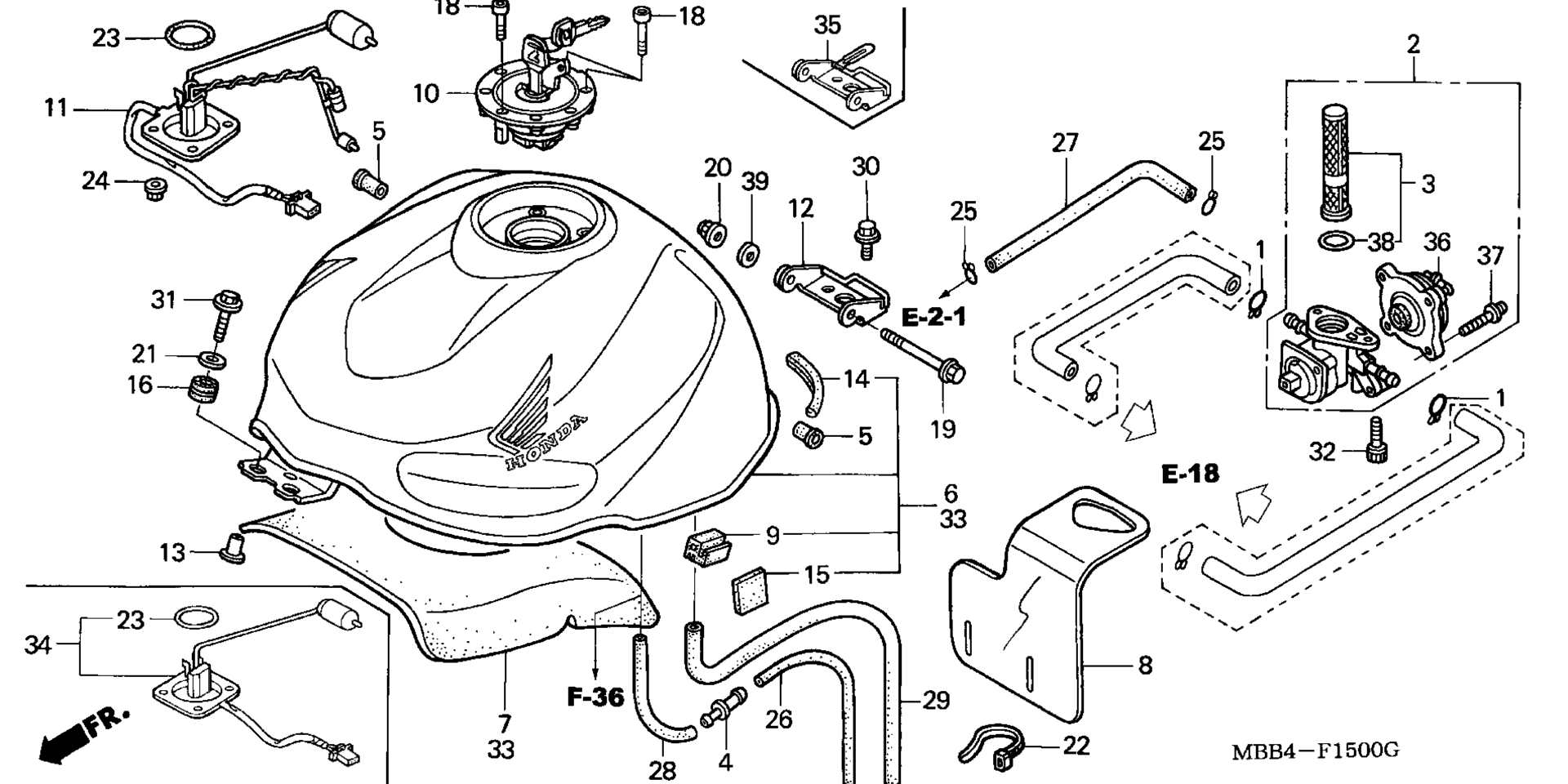

Схема топливного бака для VTR1000F A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-551-000
По запросу
2
PETCOCK ASSY. art. 16950-MBB-642
По запросу
3
SCREEN SET, FUEL STRAINER art. 16952-MBB-003
По запросу
4
JOINT, TUBE art. 19126-KM1-010
По запросу
5
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
7
MAT, FUEL TANK MUFFLER art. 17542-MBB-300
По запросу
8
RUBBER, TANK (LOWER) art. 17545-MBB-000
По запросу
9
CUSHION, FUEL TANK art. 17611-ML7-000
По запросу
10
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
13
COLLAR, SETTING art. 61104-422-000
По запросу
14
RUBBER, PROTECTOR art. 64122-MBB-300
По запросу
15
RUBBER, PROTECTOR art. 81214-MW0-300
По запросу
16
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
18
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
19
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
20
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
21
WASHER, PLAIN (6MM) art. 90525-428-900
По запросу
22
BAND, WIRE art. 90650-KW3-000
По запросу
23
O-RING (39.5X5) art. 91305-MC7-000
По запросу
24
NUT, FLANGE (6MM) art. 94050-06080
По запросу
25
CLIP, TUBE (B7) art. 95002-02070
По запросу
26
TUBE, BREATHER art. 17532-MBB-D40
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X450) art. 95005-35001-20M
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (8X1000) (8X950) art. 95005-80001-50M
По запросу
30
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
31
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
32
BOLT, SOCKET (6X14) art. 96600-06014-00
По запросу
33
TANK SET, FUEL (TYPE1) (WL) art. 17520-MBB-A50ZA
По запросу
34
FUEL UNIT SET art. 37080-MBB-A20
По запросу
35
STAY, FUEL TANK PIVOT art. 50197-MBB-D40
По запросу
36
COVER SET, PETCOCK art. 16953-ML0-034
По запросу
37
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
38
O-RING (1.9X20.6) art. 16075-GHB-870
По запросу
39
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
