модель 2004 года
- Модель VTX1800
- Код модели VTX1800N2 AC

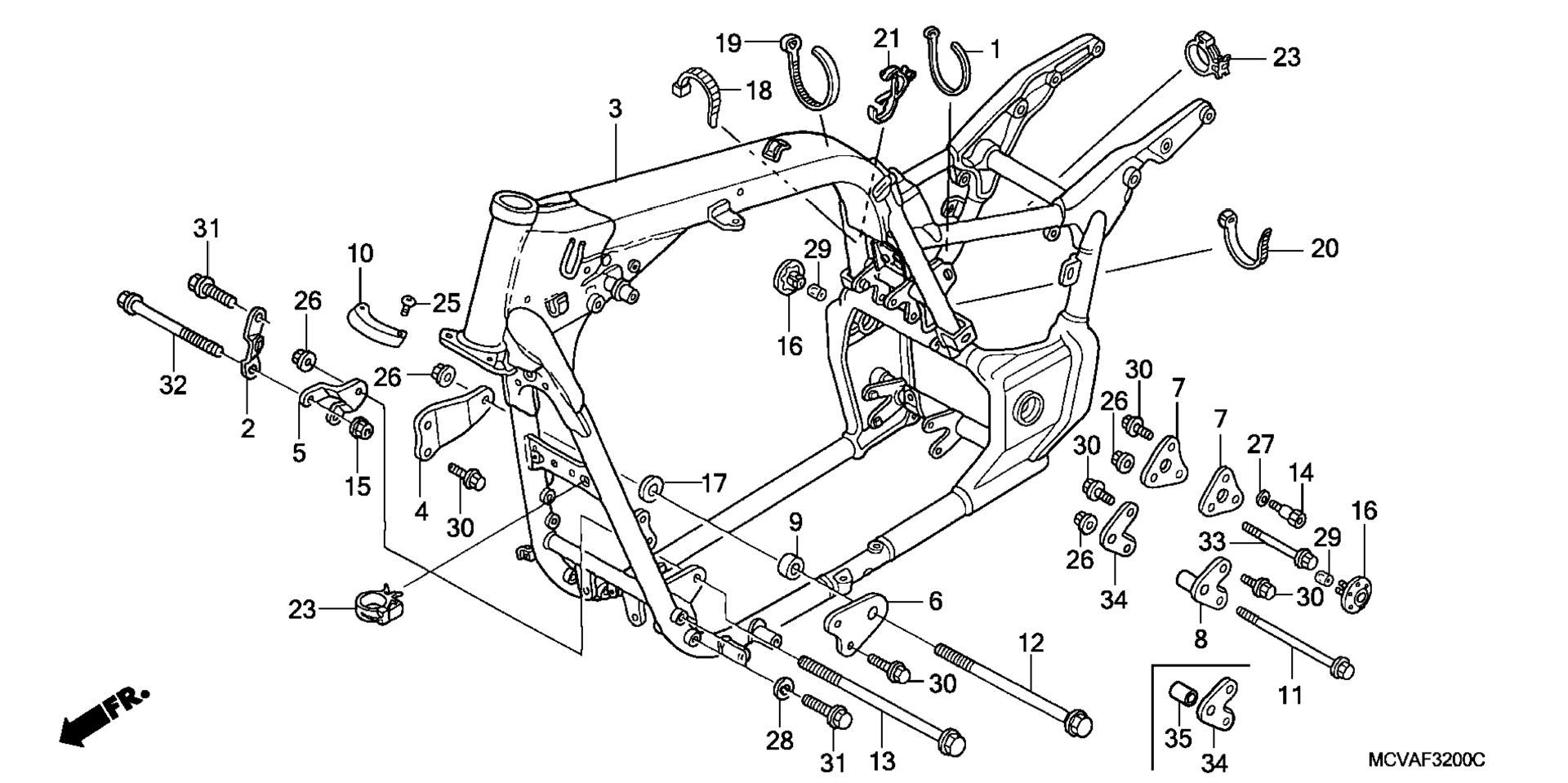

Схема рамы для VTX1800N2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
BAND (BLACK 3.5X140) art. 35701-MG9-950
По запросу
2
STAY, MASTER CYLINDER art. 46556-MCV-000
По запросу
3
FRAME art. 50100-MCV-R10
По запросу
4
PLATE, FR. ENGINE HANGER (UPPER) art. 50201-MCH-000
По запросу
5
PLATE, FR. ENGINE HANGER (LOWER) art. 50202-MCH-000
По запросу
6
PLATE, L. FR. ENGINE HANGER (UPPER) art. 50203-MCV-R10
По запросу
7
PLATE, RR. ENGINE HANGER (UPPER) art. 50204-MCH-000
По запросу
8
PLATE, RR. ENGINE HANGER (LOWER) art. 50206-MCV-R10
По запросу
9
COLLAR, ENGINE MOUNT art. 50216-MCH-000
По запросу
10
COVER, HANDLE STOPPER art. 50341-MZ0-000
По запросу
11
BOLT, FLANGE (12X240) art. 90106-MCV-R10
По запросу
12
BOLT, FLANGE (12X180) art. 90107-MCH-000
По запросу
13
BOLT, FLANGE (12X165) art. 90109-MCH-000
По запросу
14
BOLT, COMBINATION SWITCH STAY art. 90120-MCH-000
По запросу
15
NUT, SIDE STAND art. 90203-MF9-710
По запросу
16
CAP, LOCK NUT art. 90312-MCH-010
По запросу
17
WASHER (12.5X33) art. 90503-MCH-000
По запросу
18
BAND, WIRE HARNESS art. 90650-MA6-720
По запросу
19
BAND, HARNESS art. 90650-MCH-003
По запросу
20
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
21
CLIP, HARNESS art. 90684-ZA0-601
По запросу
23
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
25
SCREW, PAN (4X6) art. 93500-04006-0G
По запросу
26
NUT, FLANGE (12MM) art. 94050-12070
По запросу
27
WASHER, PLAIN (8MM) art. 94101-08700
По запросу
28
WASHER, PLAIN (10MM) art. 94101-10700
По запросу
29
BULK HOSE, VACUUM (8X1000) (8X18) art. 95005-80001-20M
По запросу
30
BOLT, FLANGE (8X18) art. 95701-08018-07
По запросу
31
BOLT, FLANGE (10X16) art. 95701-10016-07
По запросу
32
BOLT, FLANGE (10X75) art. 95801-10075-07
По запросу
33
BOLT, FLANGE (12X105) art. 95801-12105-07
По запросу
34
PLATE, RR. ENGINE HANGER (LOWER) art. 50206-MCH-000
По запросу
