модель 2004 года
- Модель VTX1800
- Код модели VTX1800S3 A

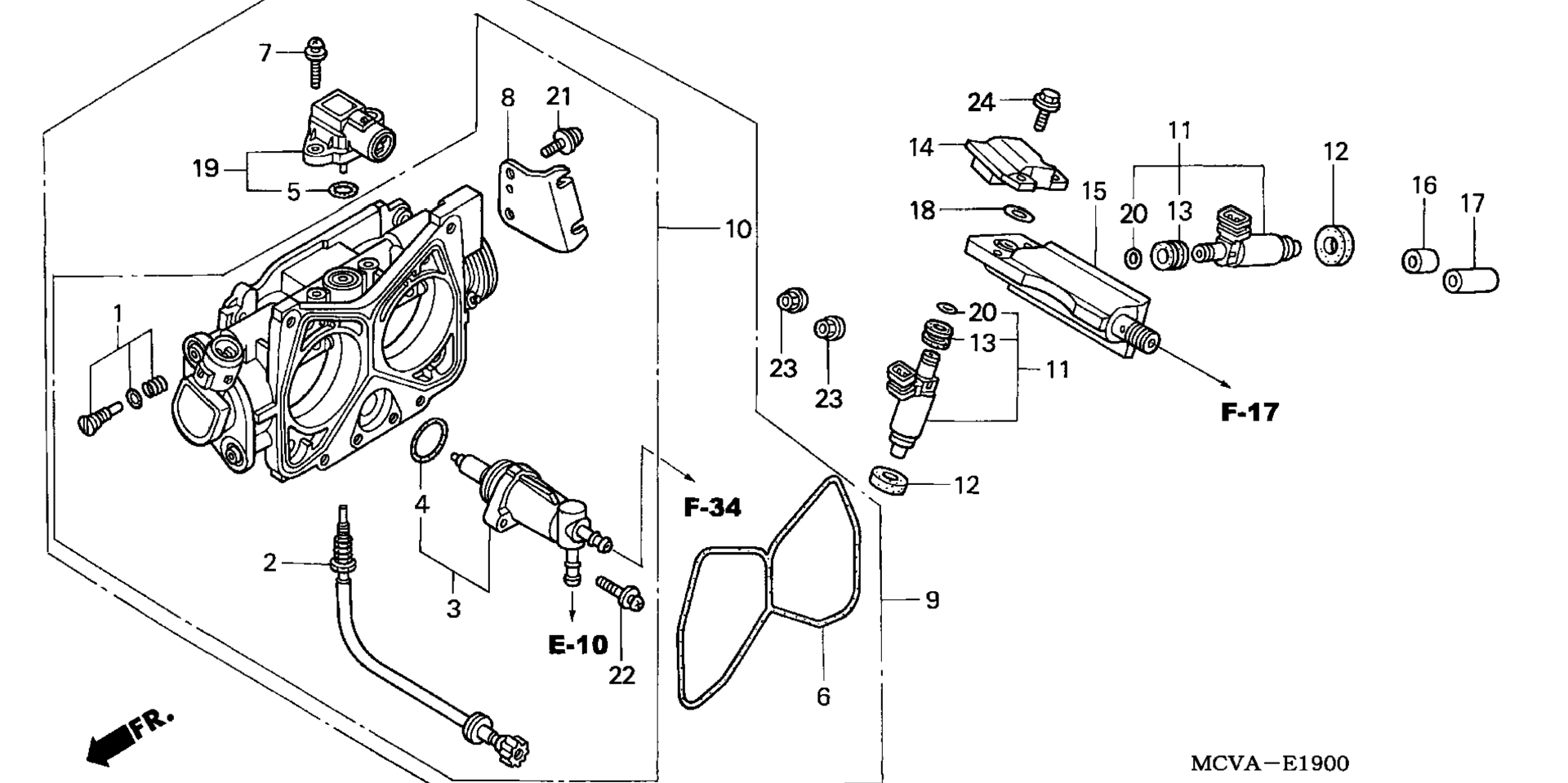

Схема дроссельного узла для VTX1800S3 A
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW SET art. 16016-MCA-013
По запросу
2
SCREW SET, STOP art. 16029-MCH-003
По запросу
3
WAX ASSY. art. 16046-MCH-003
По запросу
4
O-RING art. 16075-MCH-003
По запросу
5
O-RING (9.8X1.9) art. 16075-P07-000
По запросу
6
O-RING art. 16076-MCH-003
По запросу
7
SCREW-WASHER (4X16) art. 16080-P07-000
По запросу
8
STAY, WIRE art. 16119-MCH-003
По запросу
9
BODY ASSY., THROTTLE (GQ42A A) art. 16400-MCH-003
По запросу
10
BODY SET art. 16410-MCH-003
По запросу
11
INJECTOR ASSY., FUEL art. 16450-MCH-004
По запросу
12
SEAL RING, INJECTOR art. 16472-P7A-005
По запросу
13
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
14
PIPE, FR. FUEL art. 16610-MCH-000
По запросу
15
PIPE, RR. FUEL FEED art. 16620-MCV-R10
По запросу
16
COLLAR, FR. FUEL PIPE art. 16638-MCH-000
По запросу
17
COLLAR, RR. FUEL PIPE art. 16639-MCH-000
По запросу
18
O-RING, PRESSURE REGULATOR art. 16741-PG7-005
По запросу
19
SENSOR SET, MAP art. 37011-MCA-003
По запросу
20
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
21
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
22
SCREW-WASHER (5X22) art. 93892-05022-00
По запросу
23
NUT, FLANGE (6MM) art. 94050-06000
По запросу
24
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
