модель 2004 года
- Модель XR250
- Код модели XR250R AC/A

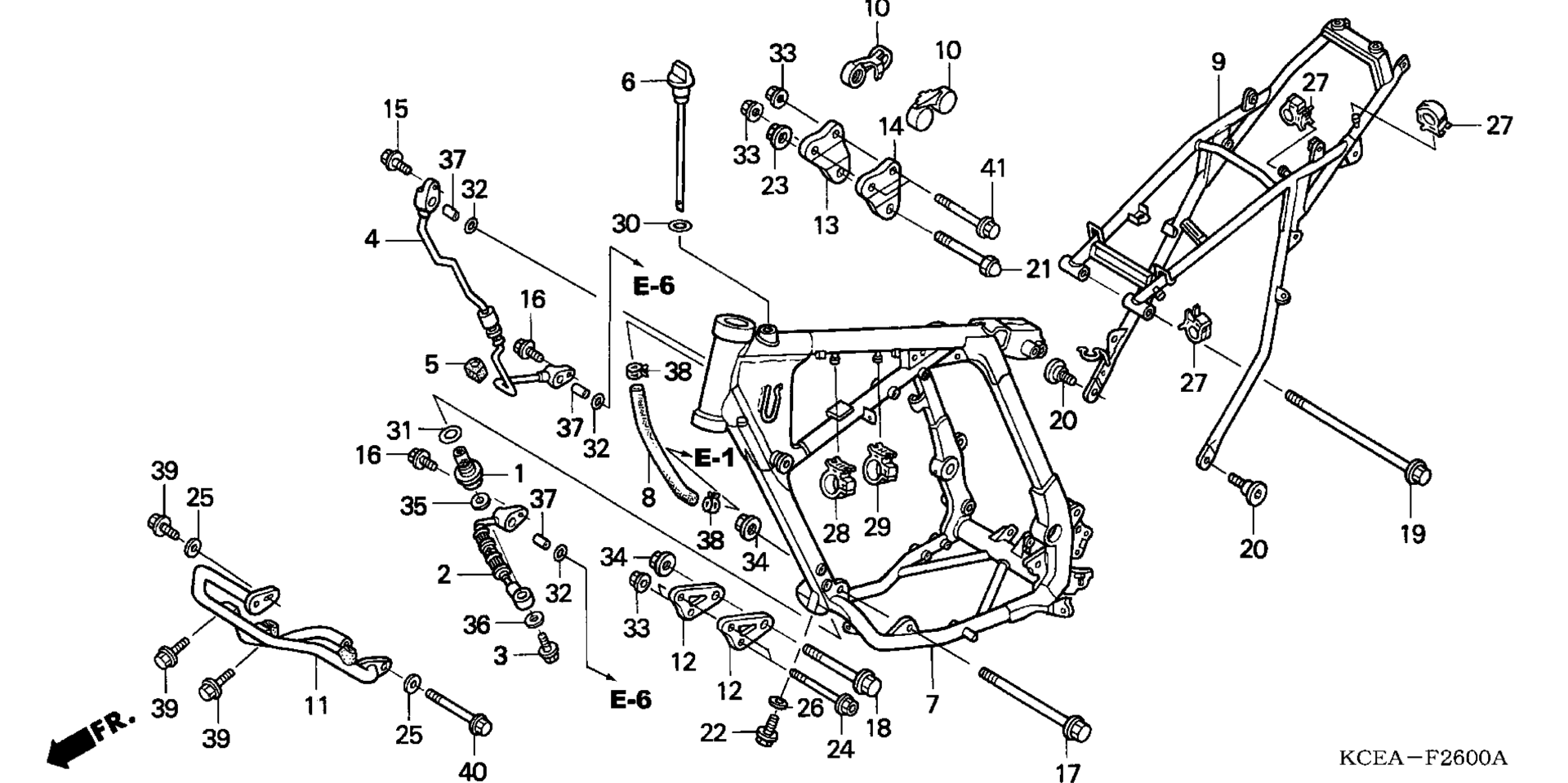

Схема рамы для XR250R AC/A
Схема
Детали
Номер
Наименование детали
Цена
1
STRAINER, OIL art. 15500-KCZ-000
По запросу
2
HOSE A, OIL art. 15510-KCZ-000
По запросу
3
BOLT A, OIL HOSE art. 15516-KT1-671
По запросу
4
HOSE B, OIL art. 15520-KCZ-000
По запросу
5
RUBBER, OIL PIPE art. 15603-KT1-670
По запросу
6
DIPSTICK, OIL art. 15650-KCZ-950
По запросу
7
FRAME, FR. *NH146M* (ACCURATE SILVER METALLIC) art. 50100-KCE-770ZB
По запросу
8
TUBE, BREATHER art. 50185-KCZ-000
По запросу
9
FRAME, RR. *NH146M* (ACCURATE SILVER METALLIC) art. 50200-KCE-770ZB
По запросу
10
RUBBER, R. TANK GUARD art. 50211-KN5-670
По запросу
11
PIPE, SKID art. 50360-KCZ-000
По запросу
12
PLATE, FR. ENGINE HANGER art. 50533-KCZ-000
По запросу
13
PLATE, R. ENGINE HANGER (UPPER) art. 50534-KCE-670
По запросу
14
PLATE, L. ENGINE HANGER (UPPER) art. 50535-KCE-670
По запросу
15
BOLT, FLANGE (6X16) (NSHF) art. 90004-GHB-630
По запросу
16
BOLT, FLANGE (6X20) (NSHF) art. 90005-GHB-650
По запросу
17
BOLT, FLANGE (10X115) art. 90018-399-010
По запросу
18
BOLT, FLANGE (10X75) art. 90101-KZ1-600
По запросу
19
BOLT, FLANGE (8X145) art. 90112-GE2-000
По запросу
20
BOLT, RR. FRAME (8X22) art. 90118-KZ3-860
По запросу
21
BOLT, HEX. CAP (10X60) art. 90126-KCE-670
По запросу
22
BOLT, DRAIN PLUG art. 90131-ZE1-000
По запросу
23
Гайка Honda art. 90201-HA0-000
По запросу
24
BOLT, FLANGE (8X75) art. 90217-KJ2-000
По запросу
25
WASHER, DRUM STOPPER art. 90417-360-000
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
CLIP, CABLE (8MM) art. 90690-GHB-631
По запросу
28
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
29
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
30
O-RING (18X3) (ARAI) art. 91302-KE8-003
По запросу
31
O-RING (25X3) art. 91305-384-750
По запросу
32
O-RING (9.8X1.9) art. 91305-PE2-003
По запросу
33
NUT, FLANGE (8MM) art. 94050-08000
По запросу
34
Гайка 10мм Honda art. 94050-10000
По запросу
35
Кольцо 12MM Honda art. 94109-12000
По запросу
36
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
37
PIN, DOWEL (10X16) art. 94301-10160
По запросу
38
CLAMP, TUBE (D12.5) art. 95002-41250-00
По запросу
39
BOLT, FLANGE (6X14) art. 96300-06014-00
По запросу
40
BOLT, FLANGE (6X65) art. 96300-06065-00
По запросу
41
BOLT, FLANGE (8X70) art. 96400-08070-00
По запросу
