модель 2004 года
- Модель XR250
- Код модели XR250R AC

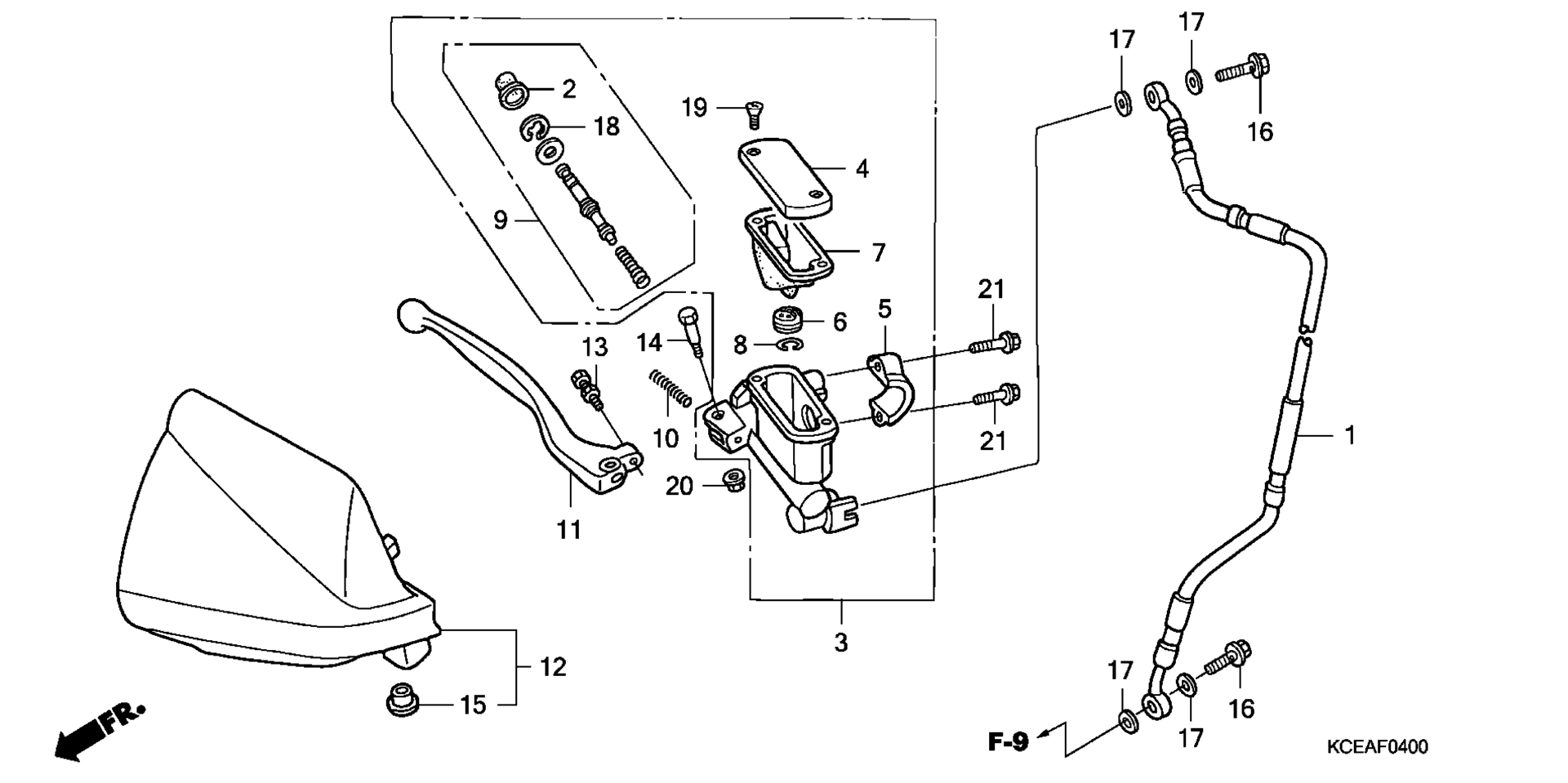

Схема переднего главного цилиндра тормоза для XR250R AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, FR. BRAKE (NICHIRIN) art. 45125-KCE-671
По запросу
2
BOOT art. 45504-KN5-006
По запросу
3
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) (NISSIN) art. 45510-KCE-671
от 3 890 ₽
4
CAP, MASTER CYLINDER art. 45513-KCE-671
По запросу
5
HOLDER, MASTER CYLINDER art. 45517-GW0-751
По запросу
6
SEPARATOR art. 45518-KA3-731
По запросу
7
DIAPHRAGM art. 45520-KA3-731
По запросу
8
RING art. 45523-KA3-731
По запросу
9
PISTON SET, MASTER CYLINDER art. 45530-KCE-671
По запросу
10
SPRING, BRAKE LEVER art. 53174-KN5-006
По запросу
11
LEVER, R. HANDLEBAR art. 53175-KCE-670
По запросу
12
GUARD, R. KNUCKLE *R134* (FIGHTING RED) art. 53180-KCZ-000ZB
По запросу
13
BOLT SET, ADJUSTER art. 90111-ML3-791
По запросу
14
BOLT, LEVER PIVOT art. 90113-KCZ-006
По запросу
15
COLLAR (6X5.5) art. 90127-KCZ-000
По запросу
16
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
17
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
18
CIRCLIP art. 90651-MA5-671
По запросу
19
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
20
NUT, FLANGE (6MM) art. 94050-06000
По запросу
21
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
