модель 2004 года
- Модель XR400
- Код модели XR400R AC/C

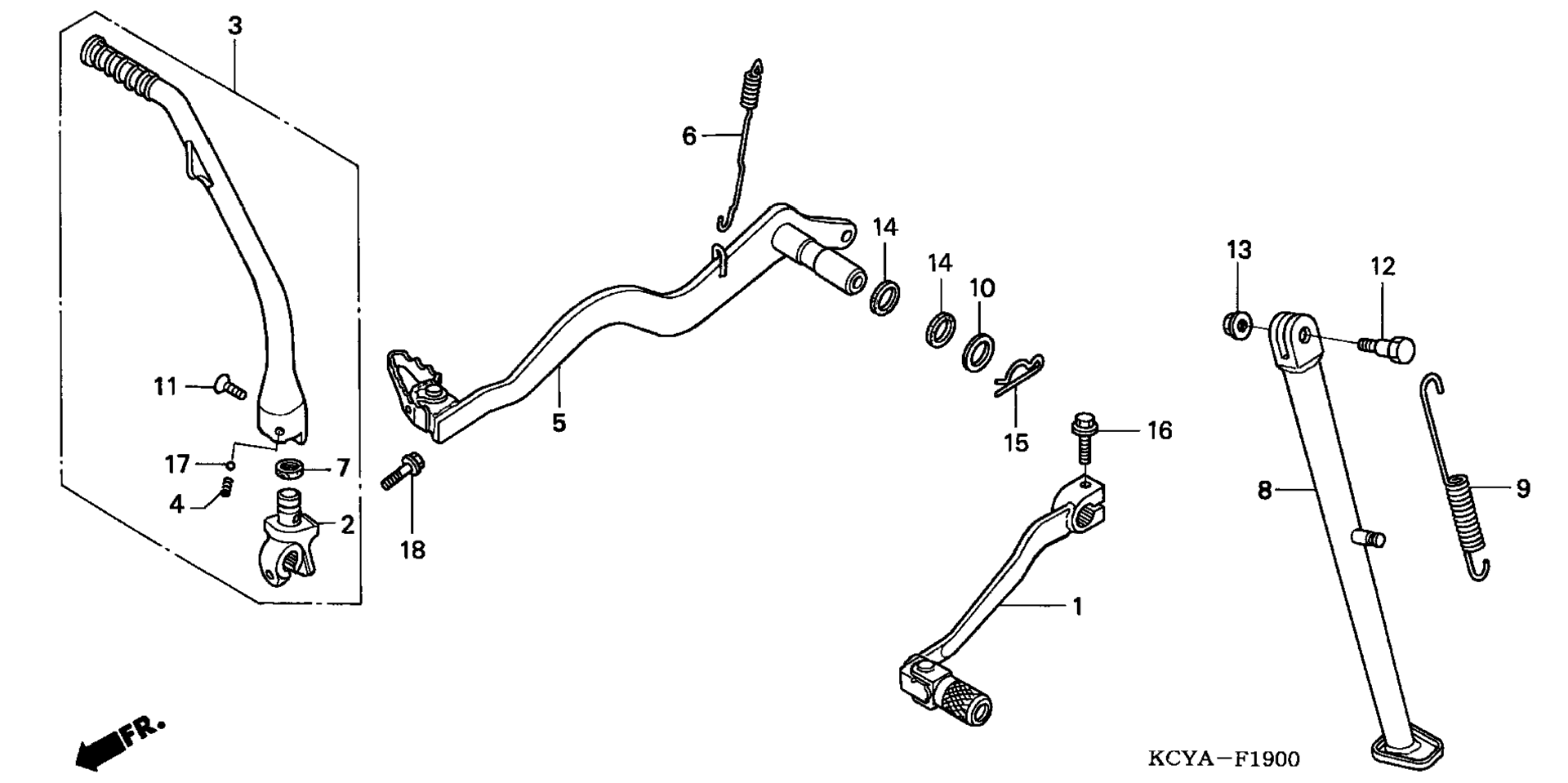

Схема педаль / STAND / KICK STARTER ARM для XR400R AC/C
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24700-KCY-A10
По запросу
2
JOINT, KICK ARM art. 28241-KCY-761
По запросу
3
ARM ASSY., KICK STARTER art. 28300-KCY-761
По запросу
4
SPRING, KICK STARTER art. 28333-KK0-000
По запросу
5
PEDAL, BRAKE art. 46500-KCY-U10
По запросу
6
SPRING, BRAKE PEDAL art. 46514-KCY-670
По запросу
7
DUST SEAL (17X20X2.5) art. 46525-KK0-003
По запросу
8
BAR, SIDE STAND art. 50530-KCY-A10
По запросу
9
SPRING, SIDE STAND art. 50535-KAE-730
По запросу
10
WASHER, BUSH art. 53312-657-000
По запросу
11
SCREW, OVAL (6X28) art. 90101-KCY-760
По запросу
12
SCREW, SIDE STAND PIVOT art. 90108-KV6-000
По запросу
13
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
14
DUST SEAL (15X20X3) art. 91251-MT4-003
По запросу
15
PIN, LOCK (16MM) art. 94251-16000
По запросу
16
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
17
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
18
BOLT, FLANGE (8X28) art. 96300-08028-00
По запросу
