модель 2004 года
- Модель XR650
- Код модели XR650L A

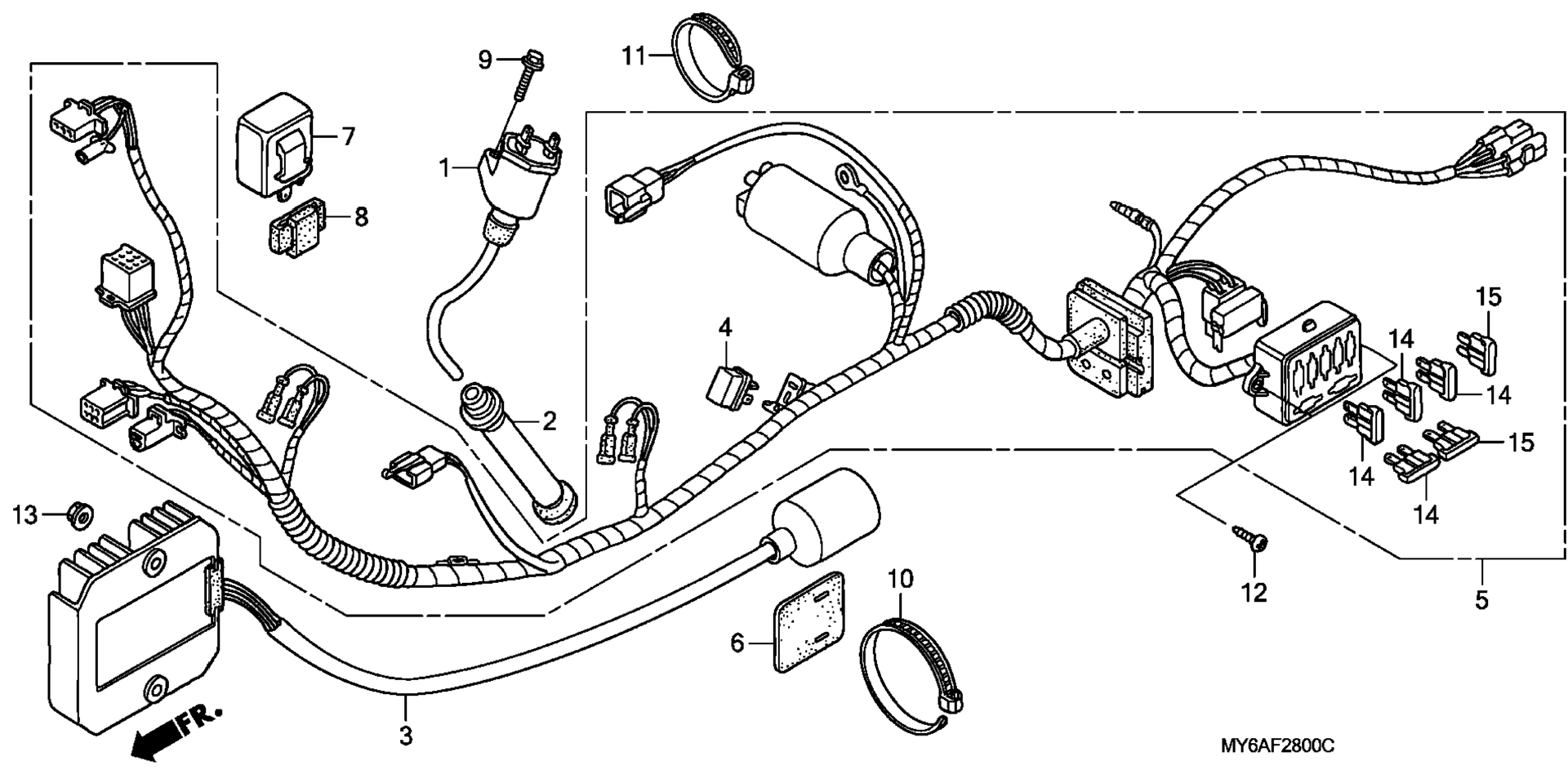

Схема жгута проводов для XR650L A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-MN1-680
По запросу
2
CAP ASSY., NOISE SUPPRESSOR art. 30700-KCZ-003
По запросу
3
RECTIFIER ASSY., REGULATE (SHINDENGEN) art. 31600-MY6-671
По запросу
4
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
5
WIRE HARNESS art. 32100-MY6-670
По запросу
6
RUBBER, PROTECTOR art. 32618-MN1-650
По запросу
7
RELAY, TURN SIGNAL (MITSUBA) art. 38301-GN3-672
По запросу
8
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
9
BOLT, FLANGE (5X20) art. 90197-MN5-000
По запросу
10
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
11
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
12
SCREW, TAPPING (5X12) art. 93901-25220
По запросу
13
NUT, FLANGE (6MM) art. 94050-06000
По запросу
14
FUSE, BLADE (10A) art. 98200-31000
По запросу
15
FUSE, BLADE (20A) art. 98200-32000
По запросу
Другие схемы модели
Жгут проводов
