модель 2004 года
- Модель XR650
- Код модели XR650R AC

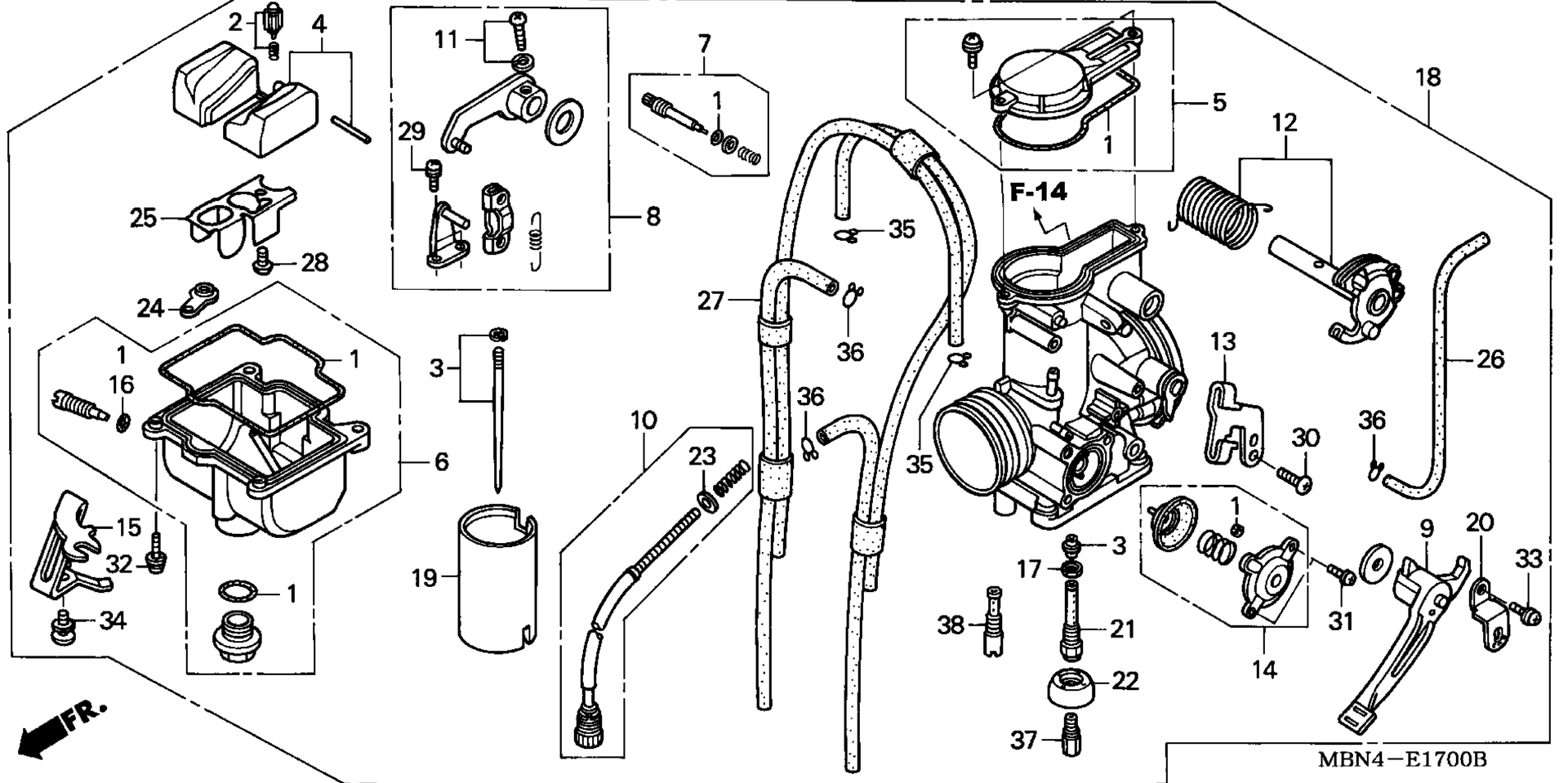

Схема карбюратора для XR650R AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MBN-671
По запросу
2
VALVE SET, FLOAT art. 16011-KA3-741
По запросу
3
NEEDLE SET, JET art. 16012-MBN-771
По запросу
4
FLOAT SET art. 16013-HA2-671
По запросу
5
TOP SET art. 16014-MBN-671
По запросу
6
CHAMBER SET, FLOAT art. 16015-MBN-671
По запросу
7
SCREW SET A art. 16016-KN4-L10
По запросу
8
ARM SET, LINK art. 16018-MBN-672
По запросу
9
LEVER, CHOKE art. 16019-MBN-671
По запросу
10
SCREW SET B art. 16028-MBN-671
По запросу
11
SCREW SET C art. 16029-KCE-670
По запросу
12
LINK SET, THROTTLE art. 16032-MBN-671
По запросу
13
PLATE, STAY art. 16038-MBN-671
По запросу
14
VALVE SET, AIR CUT art. 16048-MBN-671
По запросу
15
PLATE, STAY art. 16068-MBN-671
По запросу
16
O-RING (1.3X4.3) art. 16076-ND5-004
По запросу
17
NUT, HEX. art. 16091-KAE-000
По запросу
18
CARBURETOR ASSY. (PE78B B) art. 16100-MBN-773
По запросу
19
VALVE, THROTTLE art. 16112-MBN-671
По запросу
20
PLATE, SET art. 16119-MBN-671
По запросу
21
HOLDER, NEEDLE JET art. 16165-MBN-641
По запросу
22
HOLDER, JET art. 16168-KA5-004
По запросу
23
WASHER, PLAIN art. 16178-GHB-620
По запросу
24
BINDER art. 16179-HA0-003
По запросу
25
PLATE, BUFFER art. 16185-MBN-671
По запросу
26
TUBE art. 16198-KN5-405
По запросу
27
TUBE, AIR VENT art. 16199-MBN-671
По запросу
28
SCREW, PAN (3X6) art. 93500-03006-0H
По запросу
29
SCREW, PAN (3X8) art. 93500-03008-0H
По запросу
30
SCREW, PAN (5X10) art. 93500-05010-0H
По запросу
31
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
32
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
33
SCREW-WASHER (5X10) art. 93892-05010-18
По запросу
34
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
35
CLIP, TUBE (B7) art. 95002-02079
По запросу
36
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
37
JET, MAIN (#135) art. 99101-357-1350
По запросу
37
JET, MAIN (#132) art. 99101-357-1320
По запросу
37
JET, MAIN (#130) art. 99101-357-1300
По запросу
37
JET, MAIN (#128) art. 99101-357-1280
По запросу
37
JET, MAIN (#152) art. 99101-357-1520
По запросу
37
JET, MAIN (#125) art. 99101-357-1250
По запросу
37
JET, MAIN (#138) art. 99101-357-1380
По запросу
37
JET, MAIN (#140) art. 99101-357-1400
По запросу
37
JET, MAIN (#142) art. 99101-357-1420
По запросу
37
JET, MAIN (#145) art. 99101-357-1450
По запросу
37
JET, MAIN (#148) art. 99101-357-1480
По запросу
37
JET, MAIN (#150) art. 99113-GHB-1500
По запросу
37
JET, MAIN (#122) art. 99101-357-1220
По запросу
37
JET, MAIN (#120) art. 99101-357-1200
По запросу
37
JET, MAIN (#118) art. 99101-357-1180
По запросу
37
JET, MAIN (#115) art. 99101-357-1150
По запросу
37
JET, MAIN (#112) art. 99113-GHB-1120
По запросу
38
JET, SLOW (#60) art. 99103-MAG-0600
По запросу
38
JET, SLOW (#62) art. 99103-MAG-0620
По запросу
38
JET, SLOW (#65) art. 99105-MBN-0650
По запросу
38
JET, SLOW (#68) art. 99105-MBN-0680
По запросу
38
JET, SLOW (#70) art. 99105-MBN-0700
По запросу
