модель 2005 года
- Модель CBR1000RR
- Код модели CBR1000RR A

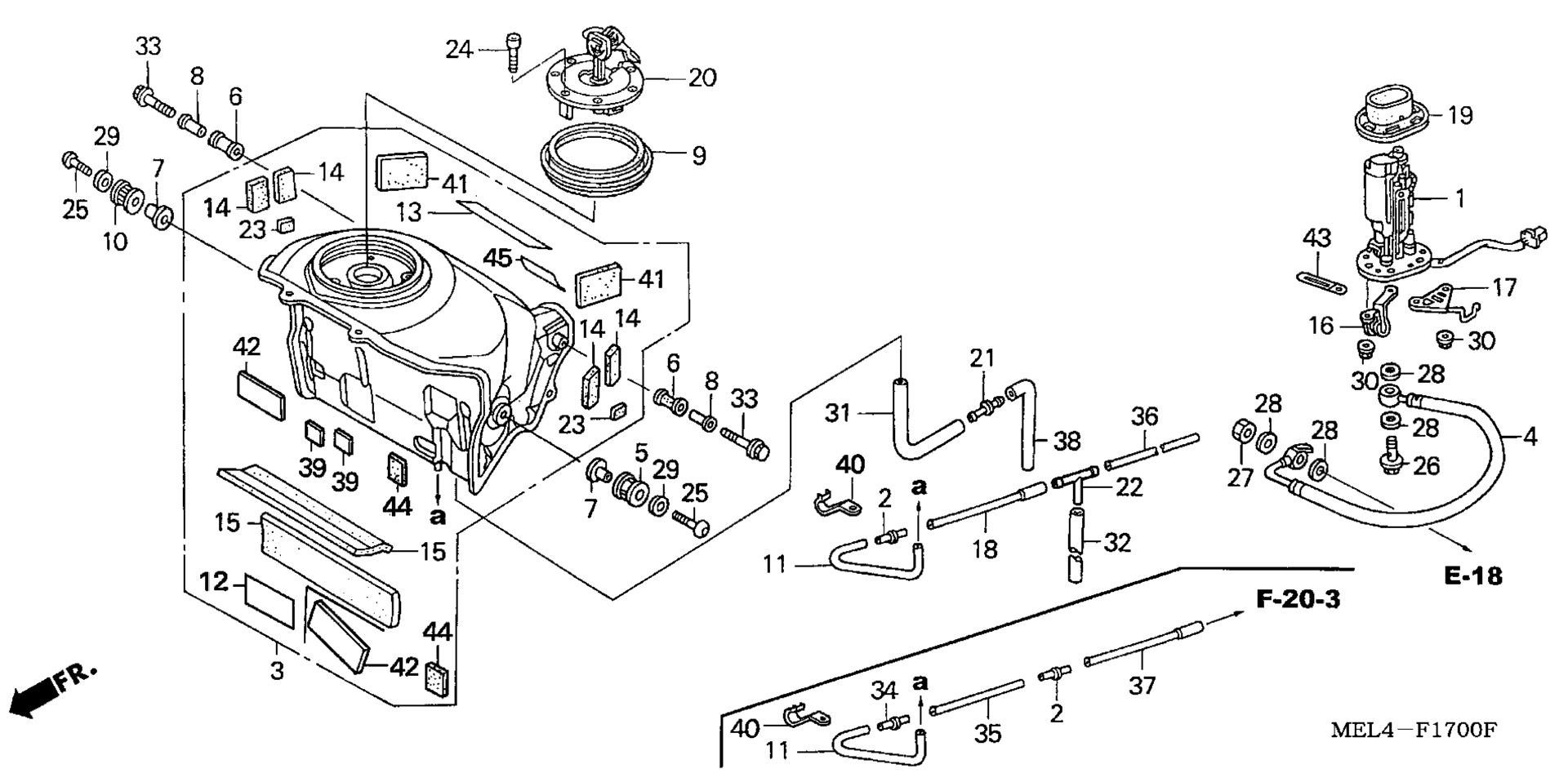

Схема топливного бака / FUEL PUMP (1) для CBR1000RR A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MEL-013
По запросу
2
JOINT (3.5) (TWO-WAY) art. 17414-PC6-660
По запросу
3
TANK SET, FUEL art. 17520-MEL-D21
По запросу
4
HOSE A, FUEL FEED art. 17526-MEL-014
По запросу
5
RUBBER, L. FR. TANK MOUNTING art. 17533-MEL-000
По запросу
6
RUBBER, RR. TANK MOUNTING art. 17534-MEE-000
По запросу
7
COLLAR, FR. TANK SETTING art. 17535-MEL-010
По запросу
8
COLLAR, RR. TANK SETTING art. 17538-MEE-000
По запросу
9
SEAL, FUEL TANK art. 17543-MEE-000
По запросу
10
RUBBER, R. FR. TANK MOUNTING art. 17545-MEL-000
По запросу
11
TUBE A, FUEL TANK BREATHER art. 17555-MEL-000
По запросу
13
FILM B, PROTECTOR art. 17557-MEL-300
По запросу
14
CUSHION B, FUEL TANK art. 17601-MEL-300
По запросу
15
MAT, FUEL TANK art. 17559-MEL-D00
По запросу
16
GUIDE, FUEL BREATHER TUBE art. 17561-MEL-000
По запросу
17
GUIDE, FUEL FEED HOSE art. 17562-MEL-D00
По запросу
18
TUBE B, FUEL TANK BREATHER art. 17565-MEL-D00
По запросу
19
GASKET, BASE art. 17574-MEE-000
По запросу
20
CAP, FUEL FILLER art. 17620-MCJ-753
По запросу
21
JOINT, TUBE art. 19102-KT8-000
По запросу
22
JOINT, AIR FILTER art. 36191-KV3-700
По запросу
23
RUBBER, PROTECTOR art. 81214-MT3-300
По запросу
24
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
25
BOLT, SPROCKET FIXING art. 90128-KL4-000
По запросу
26
BOLT, BANJO (12MM) art. 90136-MEL-000
По запросу
27
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
28
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
29
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
31
BULK HOSE, VACUUM (8X1000) (8X170) art. 95005-80001-50M
По запросу
32
BULK HOSE, VACUUM (4.5X1000) (4.5X450) art. 95005-45001-20M
По запросу
33
BOLT, FLANGE (6X35) art. 95801-06035-00
По запросу
36
TUBE C, FUEL TANK BREATHER art. 17575-MEL-000
По запросу
38
BULK HOSE, VACUUM (8X1000) (8X340) art. 95005-80001-20M
По запросу
39
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
40
CLIP B, TUBE art. 16106-KW7-900
По запросу
41
CUSHION, FUEL TANK art. 17554-MEL-300
По запросу
42
TAPE, PROTECTOR art. 81229-MR5-000
По запросу
43
CLIP (2X60) art. 91410-679-000
По запросу
44
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
45
FILM A, PROTECTOR art. 17556-MEL-300
По запросу
