модель 2005 года
- Модель GL1800
- Код модели GL1800A A

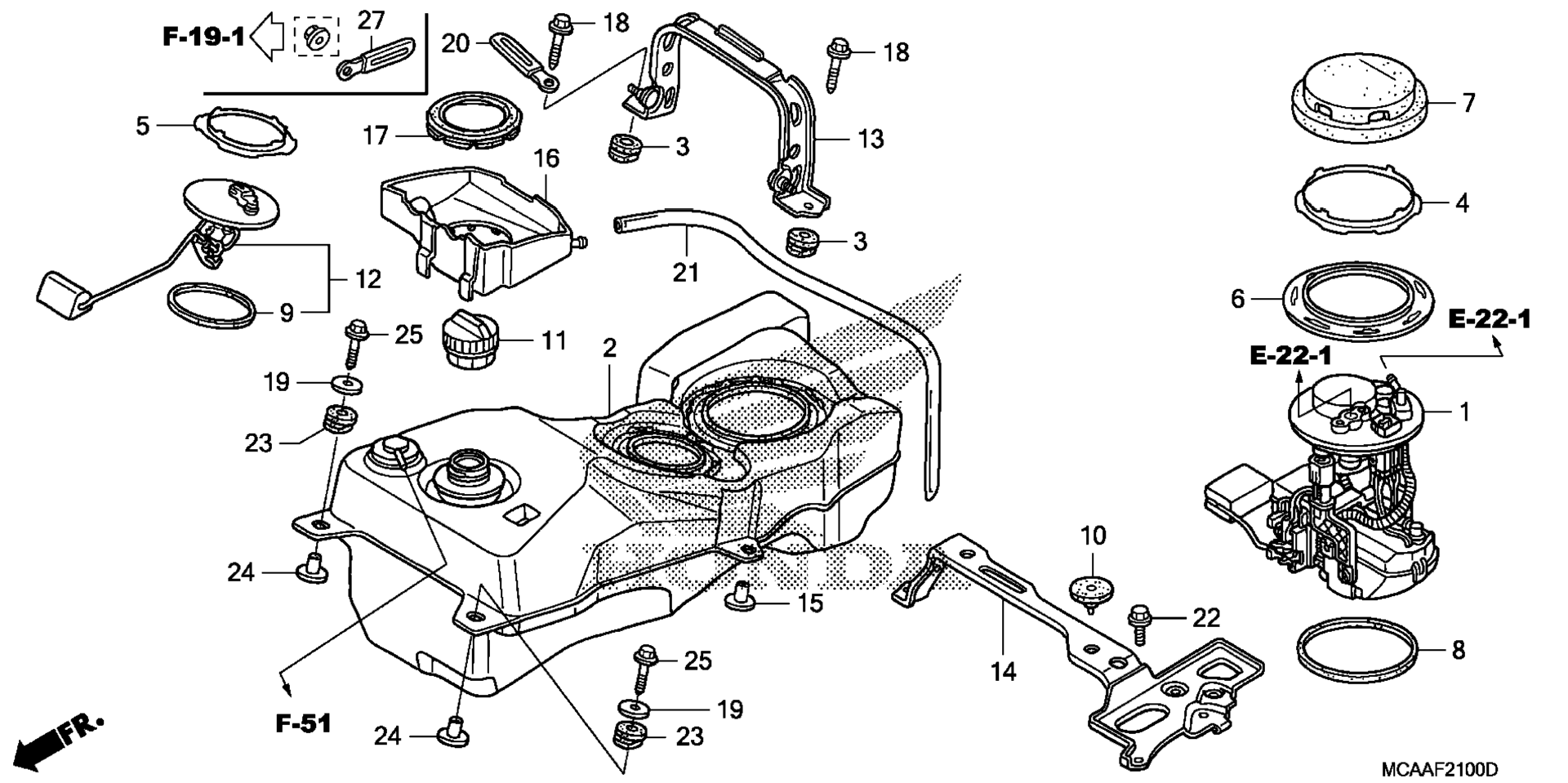

Схема топливного бака для GL1800A A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MCA-013
По запросу
2
TANK, FUEL art. 17510-MCA-S42
По запросу
3
RUBBER, FUEL TANK MOUNTING art. 17515-GBB-000
По запросу
4
LOCKING RING, FUEL PUMP art. 17515-MCA-S41
По запросу
5
LOCKING RING, FUEL UNIT art. 17516-MCA-003
По запросу
6
RING, SPACER art. 17517-MCA-000
По запросу
7
COVER, FUEL PUMP art. 17519-MCA-000
По запросу
8
GASKET, FUEL PUMP art. 17574-MCA-S41
По запросу
9
GASKET, FUEL UNIT art. 17575-MCA-S41
По запросу
10
CUSHION, RR. FUEL TANK art. 17615-MCA-000
По запросу
11
CAP ASSY., FUEL TANK art. 17620-MEH-003
По запросу
12
FUEL UNIT SET art. 37080-MCA-000
По запросу
13
STAY, SHELTER SETTING art. 50250-MCA-010
По запросу
14
STAY, BATTERY SUPPORT art. 50330-MCA-A01
По запросу
15
COLLAR, RR. FENDER art. 80108-KF9-900
По запросу
16
TRAY, FUEL FILLER art. 83502-MCA-A00
По запросу
17
GASKET, FUEL TRAY art. 83503-MCA-A00
По запросу
18
BOLT, SPECIAL NSHF (6X34) art. 90104-MCA-000
По запросу
19
WASHER, TANK SETTING art. 90136-428-870
По запросу
20
CLIP (2X60) art. 91410-679-000
По запросу
21
BULK HOSE, VACUUM (8X1000) (8X840) art. 95005-80001-20M
По запросу
22
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
23
RUBBER, FUEL TANK MOUNTING art. 17515-GBB-000
По запросу
24
COLLAR, RR. FENDER art. 80108-KF9-900
По запросу
25
BOLT, SPECIAL NSHF (6X34) art. 90104-MCA-000
По запросу
