модель 2005 года
- Модель ST 1300
- Код модели ST1300A A

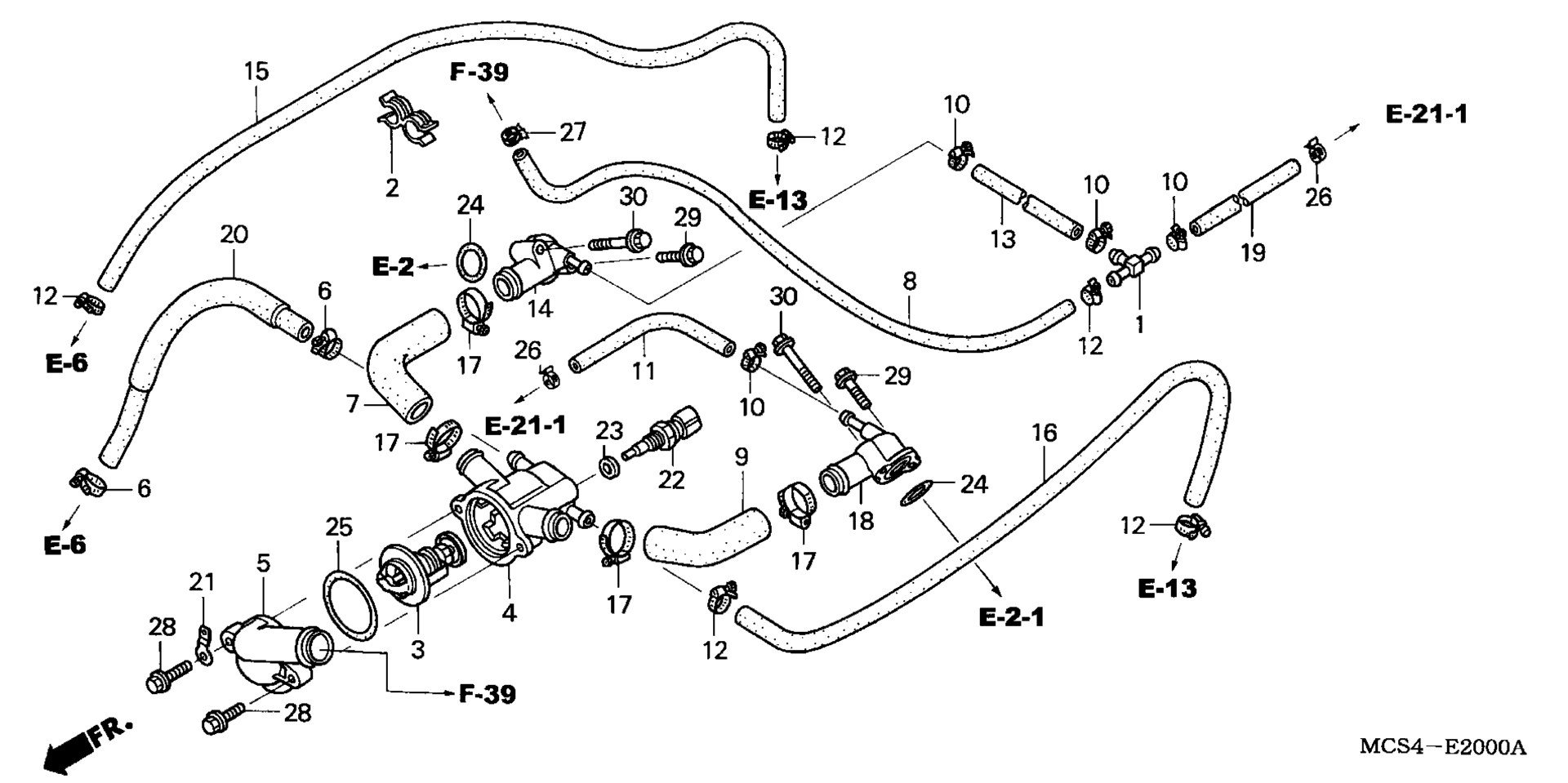

Схема системы охлаждения Pipe для ST1300A A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FUEL TUBE art. 16961-MK7-000
По запросу
2
CLIP, TUBE art. 17450-KY7-740
По запросу
3
THERMOSTAT art. 19300-MBT-003
По запросу
4
CASE, THERMOSTAT art. 19310-MCS-D80
По запросу
5
COVER, THERMOSTAT art. 19315-MCS-010
По запросу
6
CLAMP, HOSE (25MM) art. 19504-KT7-751
По запросу
7
HOSE, R. WATER art. 19504-MCS-010
По запросу
8
HOSE A, WATER art. 19505-MCS-010
По запросу
9
HOSE, L. WATER art. 19506-MCS-010
По запросу
10
CLAMP, RADIATOR HOSE art. 19507-MAT-000
По запросу
11
HOSE B, WATER art. 19507-MCS-000
По запросу
12
CLAMP, BREATHER HOSE art. 19507-MK4-620
По запросу
13
HOSE C, WATER art. 19508-MCS-010
По запросу
14
JOINT, R. WATER art. 19510-MCS-000
По запросу
15
HOSE E, WATER art. 19513-MCS-000
По запросу
16
HOSE F, WATER art. 19512-MCS-000
По запросу
17
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
18
JOINT, L. WATER art. 19520-MCS-000
По запросу
19
HOSE B, IN. MANIFOLD art. 19522-MZ8-H00
По запросу
20
HOSE G, WATER art. 19528-MCS-000
По запросу
21
CONNECTOR, GROUND art. 32152-MB3-000
По запросу
22
SENSOR ASSY., WATER TEMPERATURE art. 37870-MBG-003
По запросу
23
WASHER, SPECIAL (12MM) art. 90454-MC7-000
По запросу
24
O-RING (21.2X2.4) (ARAI) art. 91331-PC9-003
По запросу
24
O-RING (21.2X2.4) art. 91331-MCP-900
По запросу
25
O-RING (43.5X2) art. 91361-MCS-A10
По запросу
25
O-RING (43.5X2) (NOK) art. 91361-SF4-951
По запросу
26
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
27
CLAMP, TUBE (D12.5) art. 95002-41250-08
По запросу
28
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
29
Болт 6х25 Honda art. 96001-06025-00
По запросу
30
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
